SMTCL CNC Вертикальный центр обработки VMC850Q Сверточный центр Фрезерная буровая машина SMTCL CNC фрезерная машина

SMTCL CNC Вертикальный центр обработки VMC850Q Сверточный центр Фрезерная буровая машина SMTCL CNC фрезерная машина

Высокая жесткость вертикальный центр поворота с ЧПУ

Многофункциональная CNC фрезерная буровая машина

Многофункциональный инструмент для обработки станков с ЧПУ

Место происхождения:

Китай

Фирменное наименование:

SMTCL/SYMG

Сертификация:

ISO certification

Номер модели:

VMC850 Q

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Бренд:
SMTCL
Конусность шпинделя::
BT2
Тип::
Вертикальная
Система управления CNC::
FANUC, Сименс
Скорость питания (mm/min)::
1 - 20000 mm/min
Располагать точность (mm)::
0,006
Повторимость (X/Y/Z) (mm)::
0,004
Сила мотора шпинделя (kW)::
7.5/11
Емкость журнала инструмента::
24
Размер ((L*W*H)::
2400x3125x2840mm
Поездка по оси X:
850 мм
Перемещение Y-osи:
500 мм
Поездка по оси Z:
540 мм
Условия оплаты и доставки
Количество мин заказа
1 SET
Цена
negotiable
Упаковывая детали
Деревянный случай, хобот олова, другая мореходная упаковка
Время доставки
45-60 дней
Условия оплаты
L/C, T/T, Western Union
Поставка способности
50 наборов в месяц
Описание продукта

SMTCL CNC Вертикальный центр обработки VMC850Q Сверточный центр Фрезерная буровая машина SMTCL CNC фрезерная машина 0

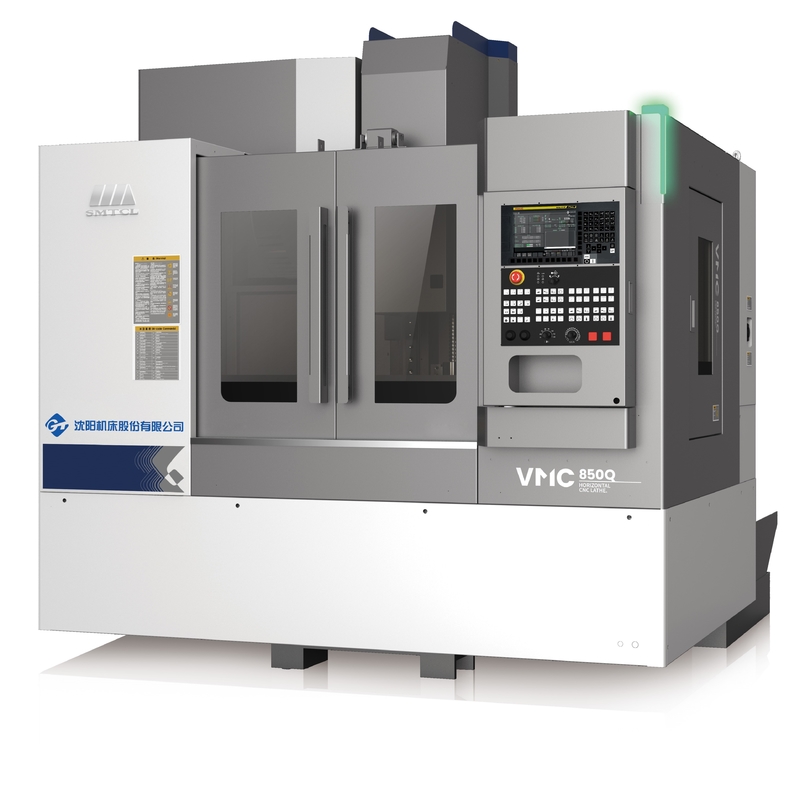

VMC850Q Вертикальный центр обработки
Это новое поколение VMC850Q вертикальный обрабатывающий центр принимает вертикальную схему рамы, перекрестный слайд структуры, высокий жесткий селедный столб, перевернутый трапециевидный шпиндель коробки, низкий центр тяжести,высокая жесткая кровать, трёхосевая роликовая рельса, обеспечивающая хорошую точность работы машины, высокую прочность и превосходную стабильность точности; Структура машины простая и компактная, площадь пола небольшая,способствует сборке автоматической линии; может быть фрезерной поверхности, бурения, бурения, реминга, 2D и 3D поверхностной обработки, нажатия и других процессов интеграции высокоточной обработки.высокая скорость и высокая эффективность, умный и стабильный.
ОБЯЗАНИЯ
SMTCL CNC Вертикальный центр обработки VMC850Q Сверточный центр Фрезерная буровая машина SMTCL CNC фрезерная машина 1

1,Высокая жесткость и высокая стабильность конструкции

* Высокопрочный интегральный литейный ковёр

* Трехосный ролик класса P

* Длинная колонна рысиных костей





2Хорошая точность и сохранность точности

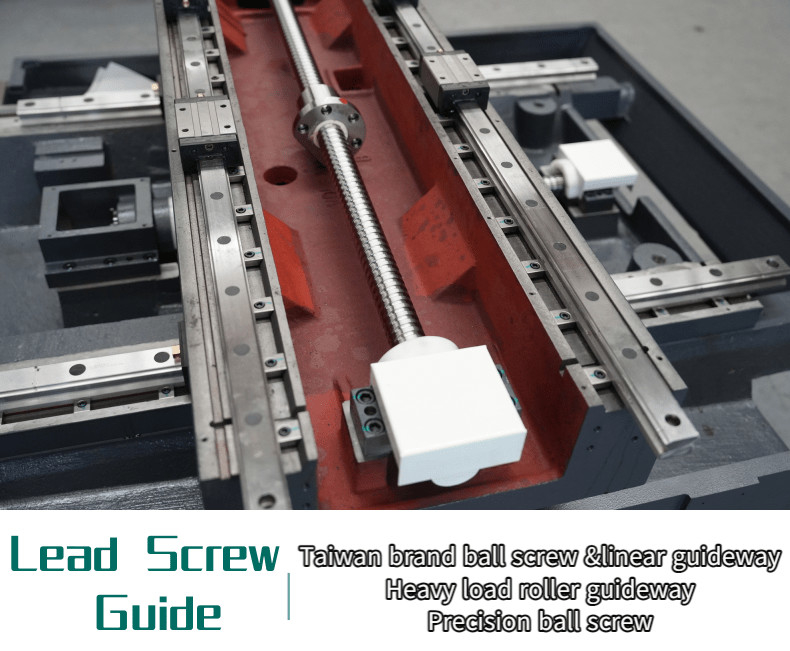

* С3 предварительно затянутый свинцовый винт

* Технология тепловой симметрии

* Технология компенсации ошибок





3Безопасность, охрана окружающей среды, эффективная производительность

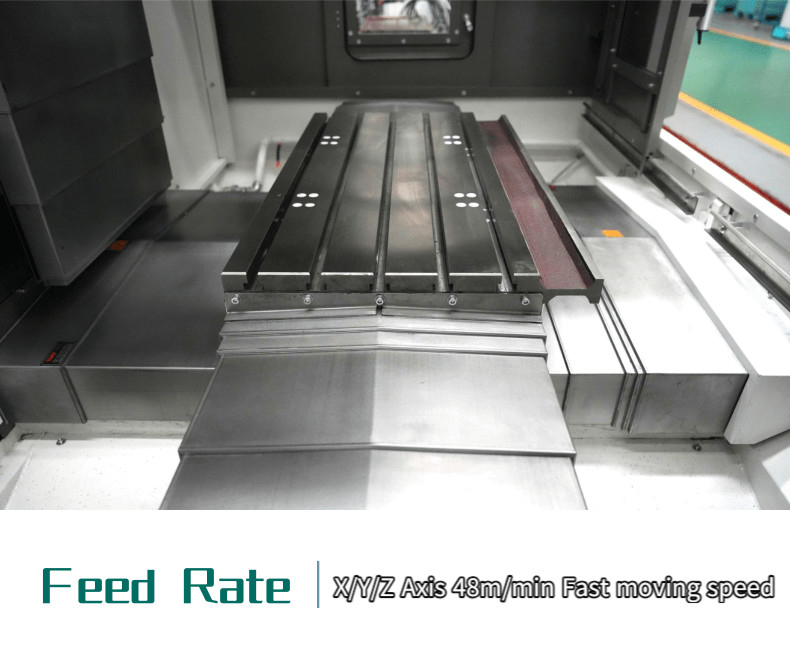

* Трехосная быстрая смена 48 м/мин

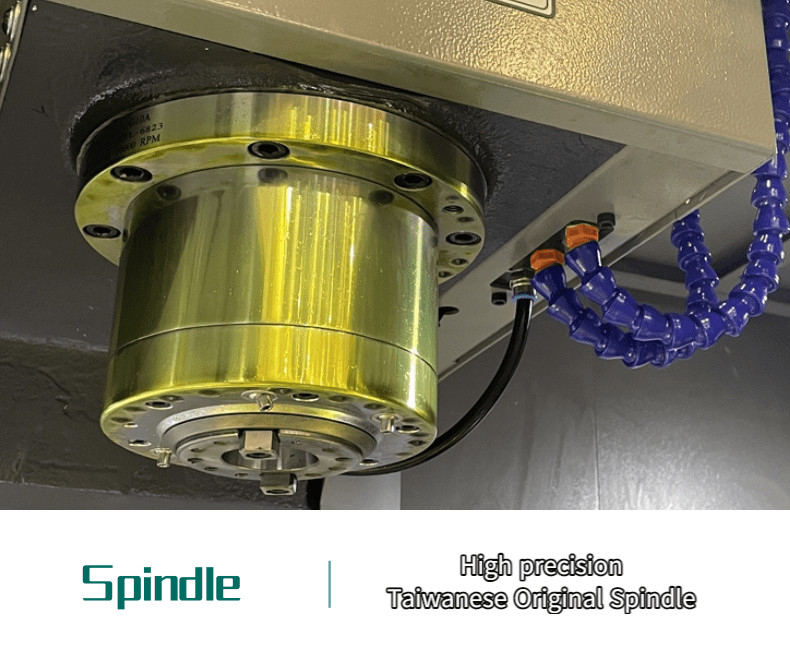

* Прямой шпиндель 12000 оборотов в минуту

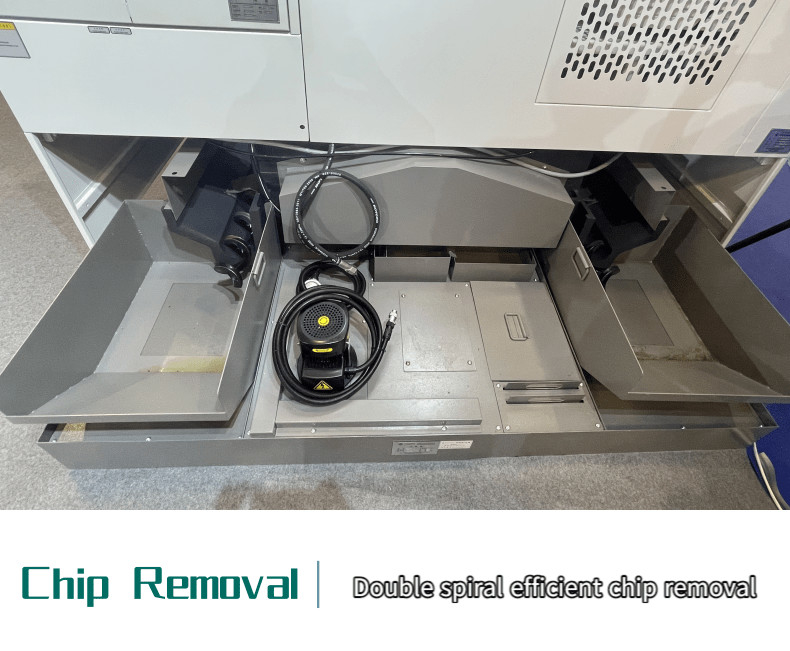

* Двойной спиральный чип-экстрактор

SMTCL CNC Вертикальный центр обработки VMC850Q Сверточный центр Фрезерная буровая машина SMTCL CNC фрезерная машина 2

Спецификация продукта

Основные технические характеристики

Основные технические параметры
Положение
Единица
Спецификации
Мощность
Поездка по оси X
мм
850
Поездка по оси Y
мм
500
Поездка по оси Z
мм
540
Нос шпинделя к поверхности стола
мм
120 - 660
Нос шпинделя к поверхности колонны
мм
640
Рабочий стол
Размер стола (L×W)
мм
1000×500
Максимальная нагрузка на стол
в кг
600
Размер T-слота
мм
18х5
Свинцовый
Скорость вращения шпинделя
обороты в минуту
10000
Конусовая вертикаль спиндала/стол спиндала
мм
7/24 конусный
BT2
Двигатель шпинделя
КВ
7.5/11
Максимальный выходной крутящий момент
N.m.
35.8/70
Тип привода шпинделя

Синхронный зубной ремень
Количество кормов
Быстрое прохождение X,Y,Z
М/мин
48/48/48
Максимальная скорость подачи
М/мин
20

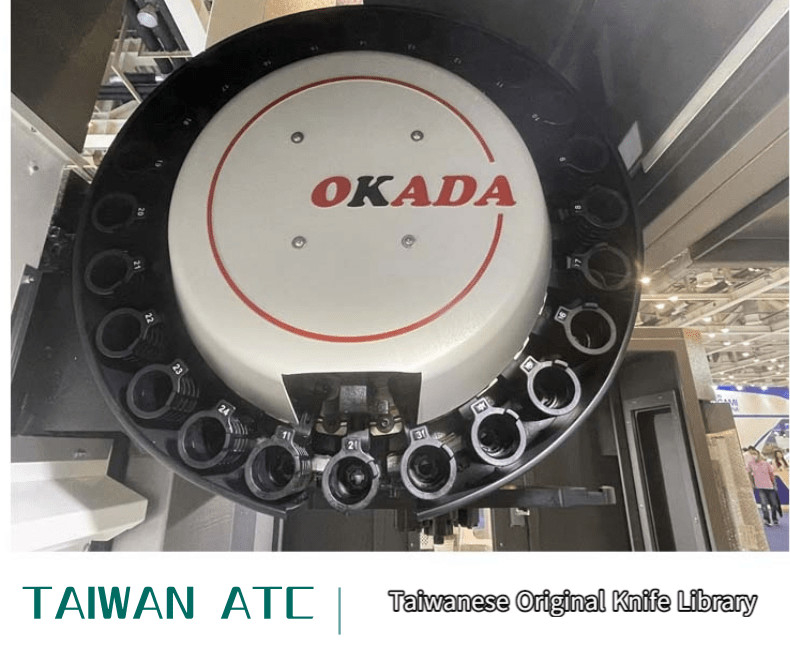

А.Т.С.
Мощность хранения инструментов
pc
Тип руки 24
Максимальный диаметр инструмента
мм
150 ((80)
Максимальная длина инструмента
мм
250
Время смены инструмента ((T-T)
Второй
2.5
Точность
Точность позиционирования X/Y/Z
мм
0.008/0.006/0.006
Позиционирование повторения X/Y/Z
мм
0.005/0.004/0.004
Прочие
Общие размеры ((L×WxH)
мм
2400×3125×2840
Чистая масса машины
в кг
5100
Общая потребность в мощности
КВА
18


Стандартный

1. FANUC OI-MF TYPE ((5)β система управления 2. 10000 вращений в минуту шпиндель, подключенный к ремню 3. 24 дискового манипулятора инструментального магазина 4. Водяной бак + чип для промывки постели 5. Чистый воздушный пистолет, рабочий свет, предупреждающий свет

Необязательно

1. Fanuc Oi-MF TAPE (1)Система2. Fanuc Oi-MF TAPE ((l) αСистема3. Система Siemens 828D CNC 4. Прямое соединение 12000 вращений в минуту механического шпинделя 5. 16000 вращений в минуту, 24000 моторизованного шпинделя 6. 4-я ось вращающего устройства 7. Охлаждение внутри 2MPa, 3MPa,5MPa,7MPa 8. Сепаратор масла и воды 9.Удаление цепных щелчков 10. Оружие с чистой водой 11. Проверка инструментов и запчастей 12.Автоматические двери13Замок безопасности 14. Электрический шкаф и кондиционер

Основная точность

Точность машины реализует стандарт принятия GB/T18400.2-2010 Стандарт принятия точности позиционирования станка и точности повторного позиционирования GB/T18400.4-2010
Инспекционные пункты
Производственный стандарт
Точность обработки
IT6
Точность позиционирования
Ось X (мм)
0.008
Ось Y (мм)
0.006
Ось Z (мм)
0.006
Точность повторного позиционирования
Ось X (мм)
0.005
Ось Y (мм)
0.004
Ось Z (мм)
0.004

Основная конфигурация

Основная конфигурация станка-инструмента и список приобретенных деталей
Положение
Спецификации
Бренд
Примечания

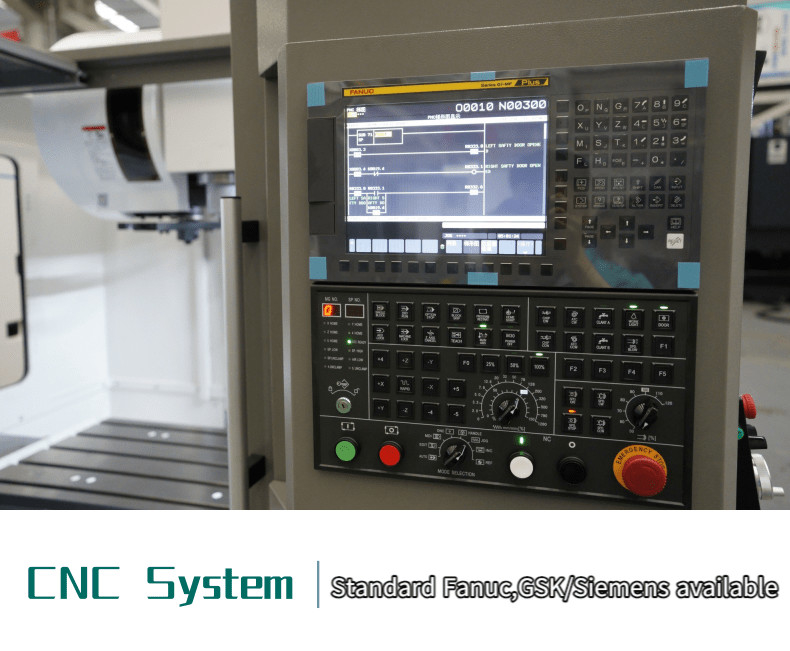

Система с ЧПУ
FANUC Oi-MF PLUS TYPE ((5)
FANUC

Главный двигатель
βiI 8/12000-B
FANUC

Двигатель X-оси
βiSc 12/3000-B
FANUC

Двигатель на оси Y
βiSc 12/3000-B
FANUC

Двигатель Z-оси
βiS 22B/3000-B
FANUC

Свинцовый подшипник X-оси
30х62х15
NSK/FAG/NACHI/NTN

Подшипник на винтовой оси Y
30х62х15
NSK/FAG/NACHI/NTN

Подшипник с винтовым приводом по оси Z
30х62х15
NSK/FAG/NACHI/NTN

Шаровой винт по оси Х
φ40×16,C3
THK/PMI/HIWN

Свинцовый винт по оси Y
φ40×16,C3
THK/PMI/HIWN

Свинцовый винт Z-оси
φ40×16,C3
THK/PMI/HIWN

Путь направления оси X
35
THK/REXROTH/PMI/HIWN

Путь направления оси Y
45
THK/REXROTH/PMI/HIWN

Путь направления оси Z
45
THK/REXROTH/PMI/HIWN

Случай обработки
SMTCL CNC Вертикальный центр обработки VMC850Q Сверточный центр Фрезерная буровая машина SMTCL CNC фрезерная машина 3
SMTCL CNC Вертикальный центр обработки VMC850Q Сверточный центр Фрезерная буровая машина SMTCL CNC фрезерная машина 4
Почему выбирать нас?

◆ Высочайшее качество, требования клиентов на первом месте

◆ 30 лет + история НИОКР, компания основана в 1993 году

◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями

◆ Устойчивая и зрелая система поставок

◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)

◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием

◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство

О нас
SMTCL CNC Вертикальный центр обработки VMC850Q Сверточный центр Фрезерная буровая машина SMTCL CNC фрезерная машина 5
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd находится в Шанхае, Китай. Мы специализируемся на станковой станке с ЧПУ, вертикальном станковом станке, горизонтальном станковом станке, портальном станке, пятиосном станковом станке,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
Наш завод
SMTCL CNC Вертикальный центр обработки VMC850Q Сверточный центр Фрезерная буровая машина SMTCL CNC фрезерная машина 6
Частые вопросы

Вопрос 1.Вы торговая или производственная компания?

Мы производственная компания.

Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.

Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.

Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.

Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой

Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.

Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить механических и электрических инженеров для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.

Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
