Место происхождения:
Китай
Фирменное наименование:
SMTCL
Сертификация:
CE ISO certification
Номер модели:
HTC50E
Документ:
![]()
Описание продукта:

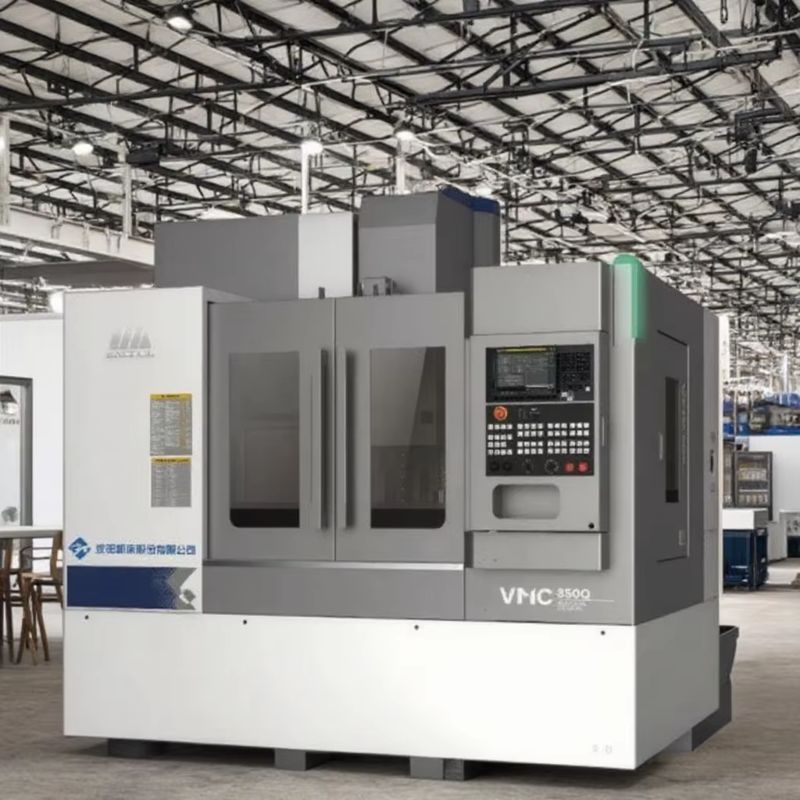

CNC фрезерный центр VMC850Q Вертикальный обрабатывающий центр FANUC контроллер CNC VMC машина
VMC850Q - это высокопроизводительный вертикальный механический центр.с крестообразным внешним скелетным ребром на сторонеС помощью специальной конструкции, которая позволяет эффективно противодействовать тепловым деформациям, с рабочим столом размером 1000х500 мм,способен обрабатывать максимальную массу заготовки 600 кгУкомплектованный 7.5/11 кВт спиндовым мотором, он достигает 10000 оборотов в минуту.Скорость быстрого движения по 3-осной оси составляет 48 м/мин.Он идеально подходит для фрезы, бурения, сверления и нажатия в различных отраслях промышленности, таких как автомобильная и общая техника, гарантируя точность и производительность.
Характеристики продукта:
1,Высокая жесткость и высокая стабильность конструкции
* Высокопрочный интегральный литейный ковёр
* Трехосный ролик класса P
* Длинная колонна рысиных костей
|
Положение
|
Единица |
VMC850Q
|
VMC1000Q | VMC1100Q | |
| Мощность |
Поездка по оси X
|
мм
|
850
|
1000 | 1100 |
|
Поездка по оси Y
|
мм |
500
|
500 | 620 | |
|
Поездка по оси Z
|
мм | 540 | 540 | 600 | |
| Нос шпинделя к поверхности стола | мм | 120 - 660 | 120 - 660 | 120-720 | |
| Нос шпинделя к поверхности колонны | мм | 640 | 640 | 743 | |
| Рабочий стол |
Размер стола (L×W)
|
мм |
1000×500
|
1200×500 | 1300×610 |
|
Максимальная нагрузка на стол
|
в кг |
600
|
600 | 1000 | |
| Размер T-слота | мм | 18х5 | 18х5 | 18х5 | |
| Свинцовый | Скорость вращения шпинделя | обороты в минуту | 10000 | 10000 | 10000 |
| Конусовая вертикаль спиндала/стол спиндала | мм | 7/24 конусный | 7/24 конусный | 7/24 конусный | |
| BT2 | BT2 | BT2 | |||
| Двигатель шпинделя |
КВ
|
7.5/11 | 7.5/11 | "Слушай, что я говорю!" 15/11 | |
| Максимальный выходной крутящий момент | N.m. | 35.8/70 | 35.8/70 | 52.5/95.5 | |
| Тип привода шпинделя |
Синхронный зубной ремень
|
||||
| Инструменты | Модель держателя инструмента |
МАС 403 BT40
|
|||
| Модель с подтяжкой |
MAS 403 P40T-I
|
||||
| Количество кормов | Быстрое прохождение X,Y,Z | м/мин |
48/48/48
|
||
| Моторная мощность на 3 оси ((X/Y/Z) | КВт | 1.8/1.8/3 | 1.8/1.8/3 | 3/3/3 | |
| 3 оси моторный крутящий момент ((X/Y/Z) | N·m | 11/11/20 | 11/11/20 | 20/20/20 | |
| Максимальная скорость подачи | мм/мин |
1-20000
|
|||
|
А.Т.С.
|
Тип | pc |
ATC с роботизированной рукой
|
||
| Режим |
Выбор ближайшего инструмента в обоих направлениях
|
||||
| Мощность | ПК |
24
|
|||
| Максимальная длина инструмента | мм |
300
|
|||
| Максимальная масса инструмента | в кг |
7
|
|||
| Макс слишком дисковый диска.-Полный |
мм
|
80
|
|||
| Макс слишком дисковый диапазон.-Соседний |
мм
|
150
|
|||
| Время смены инструмента ((T-T) | Второй |
2.5
|
|||
| Высота между столом и землей | мм | 900 | 900 | 950 | |
| Прочие | Общие размеры
(L×WxH)
|
мм | 2400х2975х2840
(за исключением конвейера)
|
2700×2975×2840
(за исключением конвейера)
|
2940×3450×3050
(за исключением конвейера)
|
| Чистая масса машины | в кг | 5100 | 5400 | 6200 | |
| Общая потребность в мощности | КВА | 18
|
18 | 25 | |
| Стандартная конфигурация:
1Система управления FANUC OI-MF TYPE (5)
2. 10000 оборотов в минуту шпиндель, ремень подключен 3. 24 дисковый манипулятор 4. резервуар с водой + чип для полоскания кровати 5Чистый воздушный пистолет, рабочий свет, предупреждающий свет |
Селективная конфигурация:
1Система FANUC Oi-MF TAPE
2Система FANUC Oi-MF TAPE 3Системный контроллер Siemens 828D 4Прямое соединение 12000 оборотов в минуту механический шпиндель 5. 16000 оборотов в минуту, 24000 моторизованного шпинделя 6. Пластинка 4-й оси 7. охлаждение внутри 2MPa, 3MPa, 5MPa, 7MPa 8Сепаратор масло-вода 9. Удаление цепных фишек 10Оружие с чистой водой. 11Проверка инструмента и заготовки 12Автоматические двери. 13Замок для безопасности. 14Электрический шкаф и кондиционер |
||||
![]()
Наше обслуживание:
1. Сборка и отладка перед доставкой
2Ответьте в течение 24 часов и продолжите решать проблему.
3. 1 год бесплатного ремонта (только без человеческих повреждений).
4Общее решение для хранения
![]()
