SMTCL 10000rpm FANUC 3-осевой вертикальный обрабатывающий центр VMC850Q 4-осевой CNC фрезер с поворотным столом
Подробная информация о продукции
| Бренд: | СМТКЛ | тип: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| Название продукта: | Вертикальный обрабатывающий центр | Размер стола (L×W): | 1000×500mm |
| Максимальная нагрузка на стол: | 600 кг | перемещение по оси X: | 850 мм |
| Перемещение по оси Y: | 500 мм | перемещение по оси Z: | 540 мм |
| А.Т.С.: | 24 ATC с роботизированной рукой | ||
| Выделить |
Центр 3 осей вертикальный подвергая механической обработке,SMTCL VMC850Q,центр cnc 4 осей вертикальный подвергая механической обработке |
||
Описание продукта

Описание продукта:
1, высокая жесткость и высокая стабильность конструкции
* Высокопрочная цельная литейная станина
* Трехосная роликовая направляющая P-класса.
* Длинная колонна «елочка»

Сторонняя оценка: ведущий уровень производительности




Параметры продукта:
|
Элемент
|
Единица
|
ВМК850Q
|
ВМК1000Q
|
ВМК1100Q
|
|
|
Емкость
|
перемещение по оси X
|
мм
|
850
|
1000
|
1100
|
|
Перемещение по оси Y
|
мм
|
500
|
500
|
620
|
|
|
перемещение по оси Z
|
мм
|
540
|
540
|
600
|
|
|
Торец шпинделя касается поверхности стола
|
мм
|
120-660
|
120-660
|
120-720
|
|
|
Нос шпинделя к поверхности колонны
|
мм
|
640
|
640
|
743
|
|
|
Рабочий стол
|
Размер стола (Д×Ш)
|
мм
|
1000×500
|
1200×500
|
1300×610
|
|
Максимальная нагрузка на стол
|
кг
|
600
|
600
|
1000
|
|
|
Размер Т-образного паза
|
мм
|
18×5
|
18×5
|
18×5
|
|
|
Шпиндель
|
Скорость шпинделя
|
об/мин
|
10000
|
10000
|
10000
|
|
Конус шпинделя/хвостовик шпинделя
|
мм
|
конус 7/24
|
конус 7/24
|
конус 7/24
|
|
|
БТ40
|
БТ40
|
БТ40
|
|||
|
Шпиндельный двигатель
|
кВт
|
7,5/11
|
7,5/11
|
15.11.
|
|
|
Максимальный выходной крутящий момент
|
Нм
|
35,8/70
|
35,8/70
|
52,5/95,5
|
|
|
Тип привода шпинделя
|
|
Синхронный зубчатый ремень
|
|||
|
Инструменты
|
Модель держателя инструмента
|
|
МАС 403 БТ40
|
||
|
Модель с вытяжной шпилькой
|
|
МАС 403 P40T-I
|
|||
|
Скорость подачи
|
X,Y,Z ускоренный ход
|
м/мин
|
48/48/48
|
||
|
Мощность двигателя по 3 осям (X/Y/Z)
|
кВт
|
1,8/1,8/3
|
1,8/1,8/3
|
3/3/3
|
|
|
Крутящий момент двигателя по 3 осям (X/Y/Z)
|
Н·м
|
11.11.20
|
11.11.20
|
20/20/20
|
|
|
Максимальная скорость подачи резания
|
мм/мин
|
1-20000
|
|||
|
УВД
|
Тип
|
ПК
|
УВД с роботизированной рукой
|
||
|
Режим
|
|
Выбор ближайшего инструмента в двух направлениях
|
|||
|
Емкость
|
шт.
|
24
|
|||
|
Максимальная длина инструмента
|
мм
|
300
|
|||
|
Максимальный вес инструмента
|
кг
|
7
|
|||
|
Макс тоже диаметр диска.-Полный
|
мм
|
80
|
|||
|
Макс.диаметр диска.-Смежный
|
мм
|
150
|
|||
|
Время смены инструмента (TT)
|
сек
|
2,5
|
|||
|
Высота от стола до земли
|
мм
|
900
|
900
|
950
|
|
|
Другие
|
Габаритные размеры
(Д×Ш×В)
|
мм
|
2400×2975×2840
(Исключая конвейер для стружки)
|
2700×2975×2840
(Исключая конвейер для стружки)
|
2940×3450×3050
(Исключая конвейер для стружки)
|
|
Вес нетто машины
|
кг
|
5100
|
5400
|
6200
|
|
|
Общая потребляемая мощность
|
КВА
|
18
|
18
|
25
|
|
|
Стандартная конфигурация:

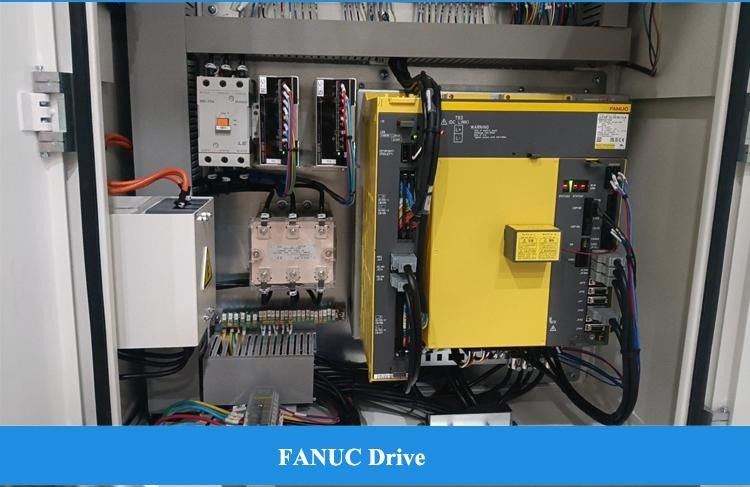

1. Система управления FANUC OI-MF TYPE(5)β.
2. Шпиндель 10000 об/мин, ремень подключен. 3. 24-дисковый инструментальный магазин манипулятора. 4. Резервуар для воды + чип для промывки кровати. 5. Пистолет для очистки воздуха, рабочее освещение, сигнальная лампа. |
Выборочная конфигурация:
1. Система Fanuc Oi-MF TAPE(l)β.
2. Система Fanuc Oi-MF TAPE(l)α. 3. Система ЧПУ Siemens 828D. 4. Прямое подключение, механический шпиндель 12000 об/мин. 5. 16000 об/мин, моторизованный шпиндель 24000. 6. Поворотный стол с 4-й осью 7. Охлаждение внутри: 2 МПа, 3 МПа, 5 МПа, 7 МПа. 8. Водомасляный сепаратор. 9. Устройство для удаления стружки цепи. 10. Пистолет для чистой воды. 11. Проверка инструмента и заготовки. 12. Автоматическая дверь 13. Защитный дверной замок. 14.Электрический шкаф и кондиционер. |
||||
НАША служба:
Убедитесь, что вы получаете высококачественную машину
1. Все детали должны быть проверены
2. Более 100 проверок производственного процесса.
3. Более 200 пунктов проверки.
4. Пример обработки каждой машины
5. 72-часовой пробный запуск перед доставкой
◆ 30 лет + история исследований и разработок, компания была основана в 1993 году.
◆ Высокотехнологичный производитель с исследовательским и проектным потенциалом.
◆ Стабильная и зрелая система поставок
◆ Молодые активные специалисты по продажам и инженеры для мгновенного обслуживания (24 часа онлайн)
◆ Модернизация механизма с учетом эргономики и простоты обслуживания.
◆ Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство.


ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
Вопрос 1. Вы торговая компания или производственная компания?
начиная с даты накладной машины.
Пр-продажи:Индивидуальные решения, планирование и дизайн;Индивидуальное обслуживание
Послепродажное обслуживание: онлайн-обслуживание 7 дней, 24 часа, удаленное руководство установкой, стыковка с системой программного обеспечения клиента.
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
