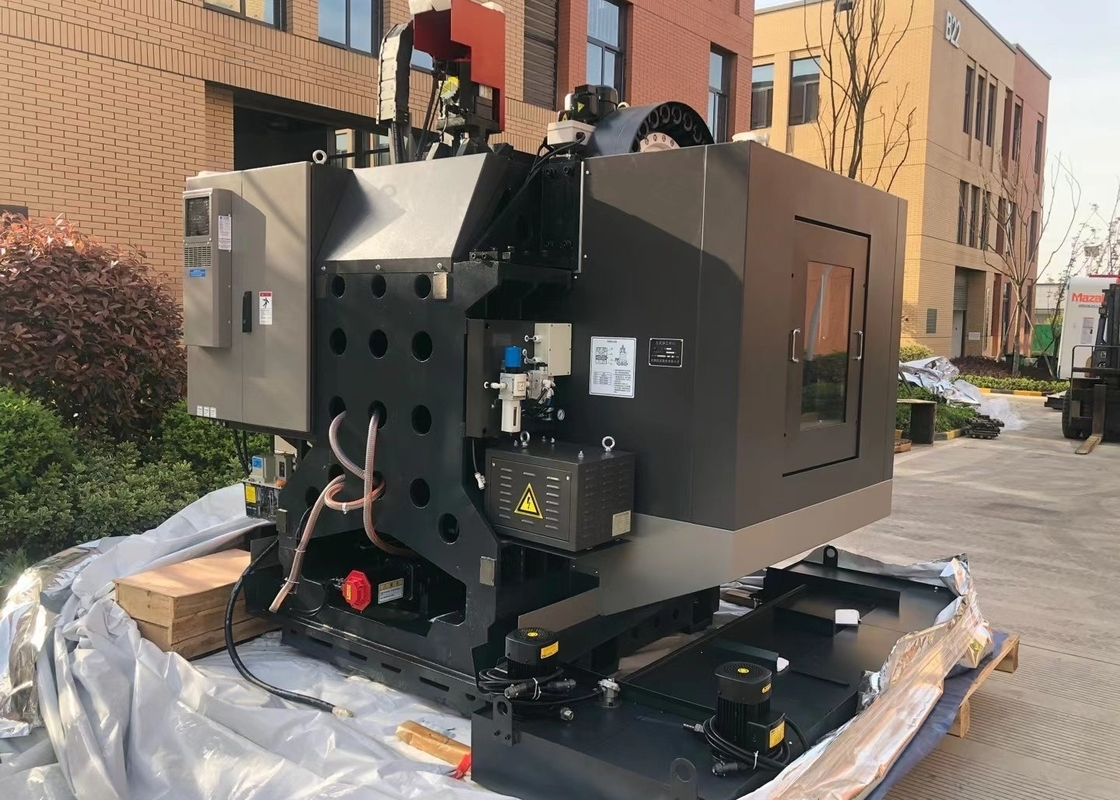

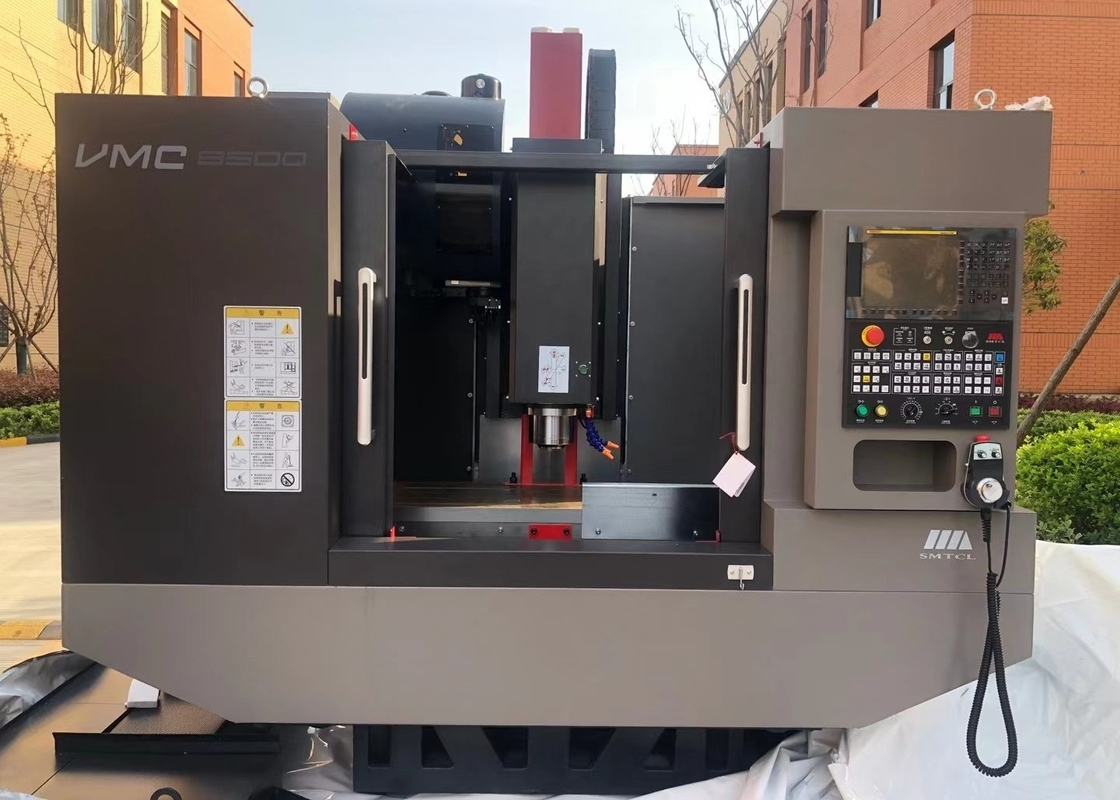

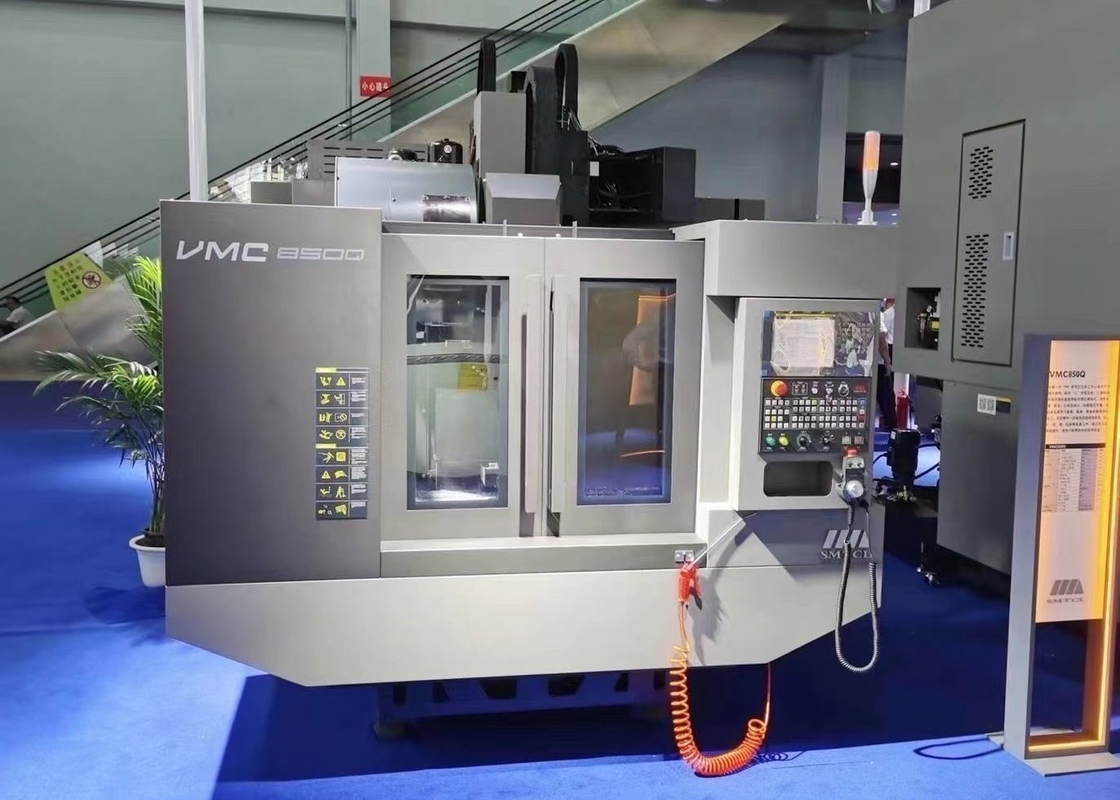

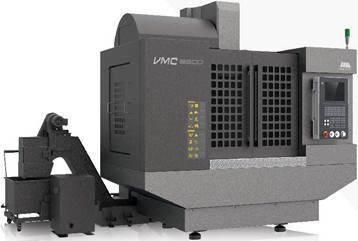

Центр 11kW VMC850Q CNC высокоскоростного металла вертикальный подвергая механической обработке
Подробная информация о продукции
| Название продукта:: | Вертикальный обрабатывающий центр VMC850Q | Размер кровати:: | 1000x500 мм |
|---|---|---|---|
| Максимальная нагрузка на стол:: | 600 кг | Перемещение по оси X/Y/Z:: | 850/500/540 мм |
| Конус шпинделя/хвостовик шпинделя:: | （7:24）， BT40 | Макс. скорость шпинделя:: | 10000р/мин |
| Максимальный выходной крутящий момент:: | 35,8/70 (S215) Нм | Шпиндельный двигатель:: | 7.5/11kW |
| Магазин инструментов и количество:: | 24 манипулятора | Масса:: | 4500 кг |
| Выделить |
Центр CNC VMC850Q вертикальный подвергая механической обработке,Центр CNC металла вертикальный подвергая механической обработке,высокоскоростные вертикальные подвергая механической обработке центры 11kW |
||
Описание продукта
Высокоскоростная цена подвергая механической обработке центра VMC850Q вертикали CNC металла
Этот центр нового поколения VMC850Q вертикальный подвергая механической обработке принимает вертикальный план рамки, структуру поперечного супорта, высокий твердый столбец сельдей, перевернутую трапецоидальную коробку шпинделя, низкий центр притяжения, высокую твердую кровать, трехосный ведущий брус ролика, для обеспечения стабильности точности правильного хода машины, высокопрочных и превосходных точности; Структура машины проста и компактный, зона пола небольшая, благоприятна к собранию автоматической линии; Могут филировать поверхность, сверлить, бурить, reaming, 2D и поверхность 3D процессы обрабатывая, выстукивать и другие интеграции высокоточный подвергать механической обработке. Простые деятельность, быстрый ход и высокая эффективность, умный и стабилизированный.
Основные технические параметры:
| Модель | VMC850Q | ||
| Емкость | Перемещение оси x | mm | 850 |
| Перемещение Y-osи | mm | 500 | |
| Перемещение оси z | mm | 540 | |
| Нос шпинделя для того чтобы поставить поверхность на обсуждение | mm | 120-660 | |
| Нос шпинделя к поверхности столбца | mm | 640 | |
| Worktable | Размер таблицы (L×W) | mm | 1000×500 |
| Максимальная нагрузка на таблице | kg | 600 | |
| размер T-слота | mm | 18×5 | |
| Шпиндель | Скорость шпинделя | rpm | 10000 |
| Конусность шпинделя/хвостовик шпинделя | mm | 7/24 конусностей | |
| BT40 | |||
| Мотор шпинделя | kw | 7.5/11 | |
| Вращающий момент максимального выпуска продукции | N.m | 35.8/70 | |
| Тип дисковода шпинделя | Одновременный пояс зуба | ||
| Скорость подачи | X, y, траверза z быстрая | M/min | 48/48/48 |
| Максимальная режа скорость подачи | M/min | 20 | |
| A.T.C | Емкость запоминающего устройства инструмента | ПК | Подготовьте тип 24 |
| Максимальный диаметр инструмента | mm | 150(80) | |
| Максимальная длина инструмента | mm | 250 | |
| Время изменения инструмента (T-T) | sec | 2,5 | |
| Точность | Располагать точность X/Y/Z | mm | 0.008/0.006/0.006 |
| Повторимость располагая X/Y/Z | mm | 0.005/0.004/0.004 | |
| Другие | Общие размеры (L×WxH) | mm | 2400x2650x2700 |
| Чистый вес машины | kg | 5800 | |
| Полное требование к электической мощности | KVA | 18 | |
Стандарт:
1. ТИП FANUC OI-MF (5) система управления β
2. шпиндель 10000 RPM, соединенный пояс
3. 24 журнала инструмента манипулятора диска
4. Обломок цистерны с водой + кровати топя
5. Чистый воздушный пульверизатор, работая свет, предупредительный световой сигнал
Опционный:
1. Система управления β ЛЕНТЫ Fanuc Oi-MF (l)
2. Система управления α ЛЕНТЫ Fanuc Oi-MF (l)
система CNC 3.Siemens 828D
4. Шпиндель RPM непосредственного отношения 12000 механический
5,16000 RPM, 24000 моторизованный шпиндель
6. 4-ый turntable оси
7. Охлаждающ внутри 2MPa, 3MPa, 5MPa, 7MPa
разделитель 8.Oil-water
9. Цепной перевозчик обломока
водяной пистолет 10.Clean
11. Осмотр инструмента и workpiece
автоматическая дверь 12
13. Замок безопасности
14. Электрический шкаф и кондиционирование воздуха
Преимущества структуры:
Простая структура и превосходное представление
Винт руководства: пре-нарисованный
Трехосный винт руководства принимает метод установки фиксированных 2 концов, и с винтом шарика высокой точности большого диаметра 40, самый лучший ответ скорости и точность располагать могут быть получены путем пре-протягивая обработка.
Ведущий брус b: ролик
Ведущий брус ролика линейный выбран для 3 осей для увеличения величины наибольшей допускаемой нагрузки на опору и для увеличения общих ригидности и надежности механического инструмента. Линейный проводник небольшая вибрация на высокой скорости и не не вползал на малой скорости для обеспечения подвергая механической обработке точности.
Шпиндель c: 10000 RPM
Шпиндель 10000 RPM высокоскоростной, нося импортированные особенные подшипники P4, с высокой точностью, высокая ригидность; Главный вал проходил тест коррекции динамической уравновешенности перед выходить фабрика.
Headstock d: высокая ригидность
Высокий дизайн коробки шпинделя структуры ригидности, улучшает сопротивление к резанию механического инструмента и эффектно уменьшить вибрацию шпинделя, для обеспечения подвергая механической обработке точности и поверхностного финиша частей.
Штендер e: шевронный тип
Классический «человеческий» тип структура, твердый и стабилизированный, эффектно поддерживает обрабатывая смещение емкости стабильности и нагрузк-подшипника на высокой скорости.
Кровать f: большой уклон
Большая кровать угла наклона, эффектно повысить удаление твердых частиц. Интерьер кровати принимает типа коробк дизайн структуры, который силен и надежен, эффектно улучшающ ригидность и стабильность продукта.
Обработка случая:
