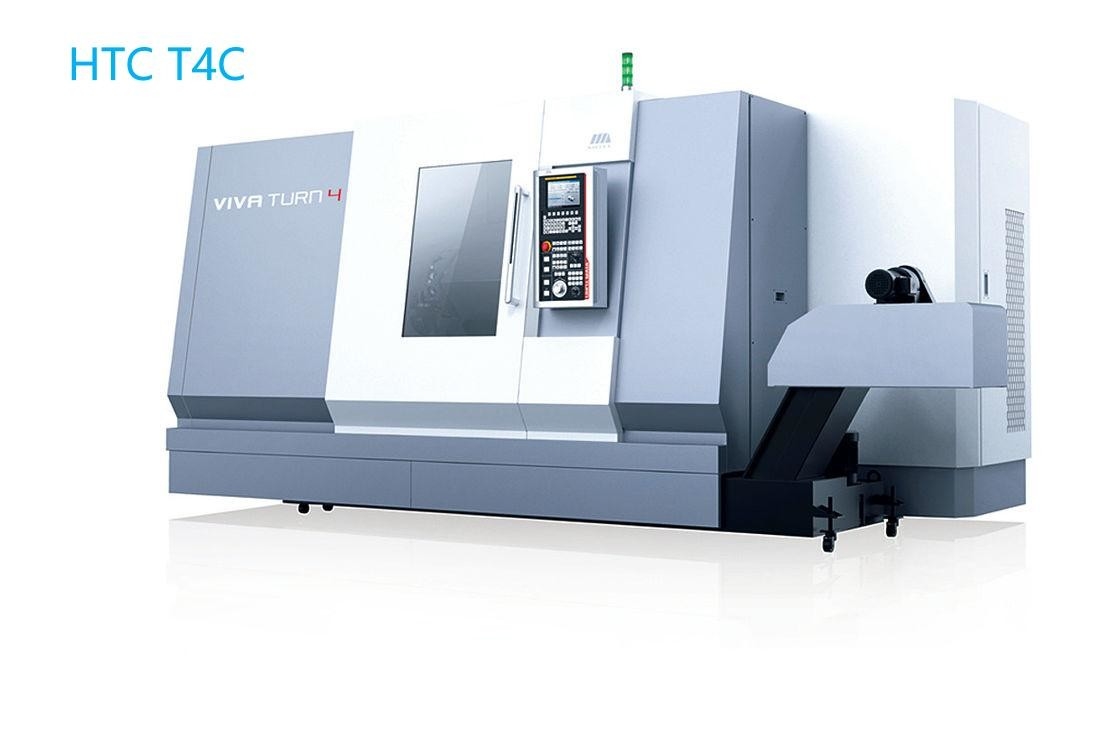

Горизонтальное 45 градусов наклонное ложе CNC поворотный стан 3000 р/мин Металлические рабочие станки T4C

Горизонтальное 45 градусов наклонное ложе CNC поворотный стан 3000 р/мин Металлические рабочие станки T4C

Горизонтальное наклонное постельное станковое обрабатывающее станки с ЧПУ

45-градусное наклонное ложе CNC-вертовой станки

Металлообрабатывающий CNC-токарный стан

Место происхождения:

Китай

Сертификация:

ISO certification

Номер модели:

HTC T4C

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Product name:
HTCT4C Horizontal Slant Bed CNC Lathe
Maximum diameter of swing over bed::
∅720/∅720/∅720/∅720mm
Maximun cutting length::
500/1000/1500/2500mm
Maximum cutting diameter::
500mm
Maximum turning diameter on the slide::
500mm
Spindle hole diameter::
80mm
Maximum diameter of through bar ::
65mm
Spindle speed range ::
35〜3000r/min
Standard chuck diameter::
10inch
Standard tool turret type::
horizontal tool turret 12 stations
Условия оплаты и доставки
Количество мин заказа
1 набор
Цена
Подлежит обсуждению
Упаковывая детали
Деревянный случай, хобот олова, другая мореходная упаковка
Время доставки
30-40days
Условия оплаты
T/T, L/C, западное соединение
Поставка способности
50 наборов в месяц
Описание продукта

Китайская фабрика по обработке металлов HTCT4C горизонтальная наклонная кровать с ЧПУ

описание продукта

45-градусное высокожесткое интегральное наклонное поле имеет стабильную производительность, обеспечивающую точность обработки и срок службы.модульная комбинация, легкая реализация трехосевой, четыреосевой конфигурации и функций.



Основные технические параметры

Позиции Единица T4C
Максимальный диаметр катушки над кроватью мм 720/720/720/720/720
Максимальная длина резки мм 500/1000/1500/2500
Максимальный диаметр резки мм 500
Максимальный диаметр поворота на слайде мм 500
Нос спиндаля   А2-8
Диаметр отверстия шпинделя мм 80
Максимальный диаметр проходного ствола мм 65
Диапазон скоростей шпинда r/min/Nm 35 ~ 3000
Главный двигатель 15 минут / непрерывность КВт 22/30
Стандартный диаметр циркулятора дюйм 10
Скорость скоростного движения по оси X/Z м/мин 30/30,30/30,30/20,30/12
Поездка по оси Х мм 280
Поездка по оси Z мм 570/1070/1570/2570
Конусовая вертикаль хвостового шпинделя Моховые 5#
Удар хвостового тела мм 450/850/1200/2200
Удар рукава хвостового хвоста мм 150
(Спецификация 1000/1500/2500)
Стандартный тип башни инструмента   горизонтальная башня инструмента 12 станций
Размер инструмента Внешний инструмент мм 25х25
Диаметр свертывающей стойки мм ¥40
Точность обработки   IT6
Точность позиционирования Ось X мм 0.01
Ось Z мм 0.015/0.015/0.02/0.035
Точность повторения позиции Ось X мм 0.005
Ось Z мм 0.007/0.007/0.013/0.02
Максимальная рабочая нагрузка Тип диска в кг 200
Части вала в кг 600;800
Машины в кг 6000/7500/9500/12000
Машинный инструмент Длина × ширина × высота мм 3550х2140х2150
4550х2140х2150
4700х2250х2250
5900х2250х2250



Преимущества структуры

Высокая жесткость   Высокая точность





Горизонтальное 45 градусов наклонное ложе CNC поворотный стан 3000 р/мин Металлические рабочие станки T4C 0

Применение в промышленности



Горизонтальное 45 градусов наклонное ложе CNC поворотный стан 3000 р/мин Металлические рабочие станки T4C 1
