Горизонтальный центр поворота с ЧПУ с 12 станциями наклонный кровать
Подробная информация о продукции
| Наименование продукта: | HTCT4Cm Slant Bed CNC-оборотный центр | Максимальный диаметр катушки над кроватью:: | ∅720/∅720/∅720/∅720мм |
|---|---|---|---|
| Максимальная длина резки:: | 450/950/1500/2500 мм | Максимальный диаметр резки:: | 420 мм |
| Максимальный диаметр поворота на слайде:: | 500 мм | Диаметр отверстия шпинделя:: | 80 мм |
| Максимальный диаметр проходного ствола:: | 65 мм | Диапазон скоростей шпинделя:: | 35〜3000 об/мин |
| Главный двигатель 15 минут / непрерывно:: | 22/30kw | Стандартный тип башни инструмента:: | Горизонтально приводящая башня инструмента 12 станций |
| Выделить |
Центр обработки с помощью ЧПУ,12 станций ЦНС-оборотный центр,Горизонтальный центр поворота |
||
Описание продукта

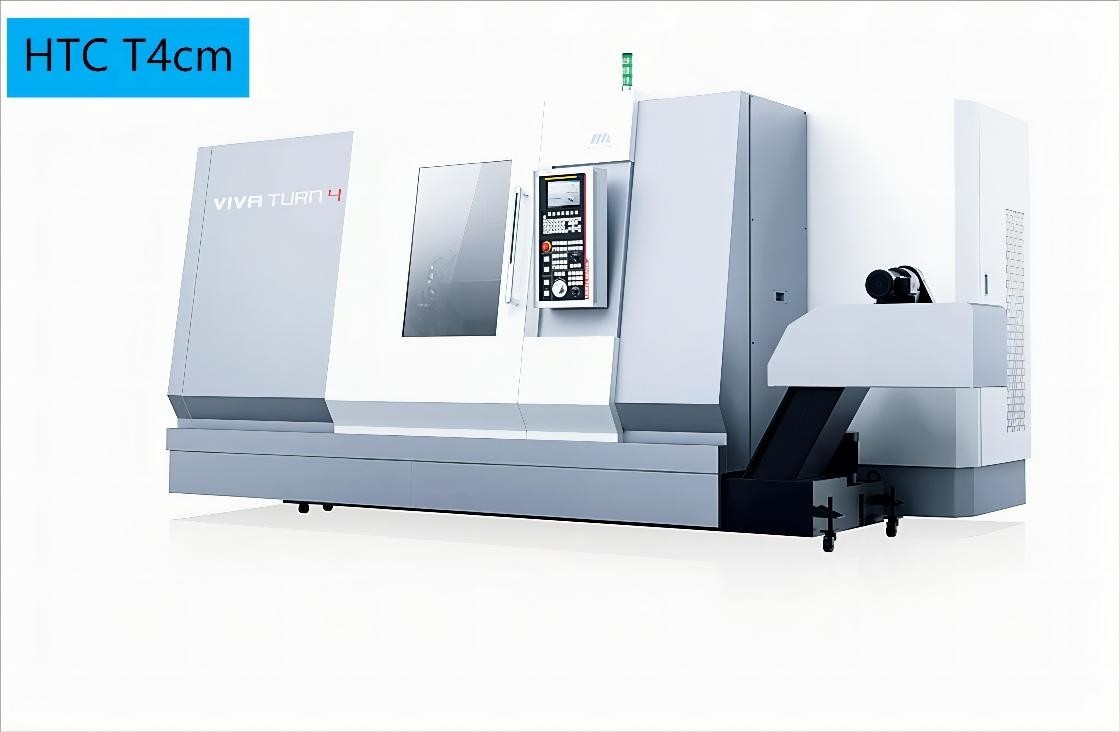

Горизонтальная приводная инструментальная револьверная головка на 12 позиций HTCT4Cm Токарный станок с ЧПУ с наклонной станиной
Описание продукта
Токарный станок с ЧПУ T4Cm - это совершенно новый продукт, разработанный и произведенный на основе немецкой местной конструкции, в сочетании с многолетним опытом нашего завода в проектировании горизонтальных токарных станков с ЧПУ, соответствующий рыночным потребностям и потребностям развития. Продукт обладает сверхвысокой точностью и стабильностью, высокожесткой конструкцией и мощным шпинделем с высоким крутящим моментом, что позволяет удовлетворить потребности в тяжелой резке, позволяя клиентам получать высокую эффективность и низкие затраты.
Основные технические параметры
| Элементы | Единица измерения | T4Cm | |
| Максимальный диаметр обработки над станиной | мм | ∅720/∅720/∅720/∅720 | |
| Максимальная длина обработки | мм | 450/950/1500/2500 | |
| Максимальный диаметр обработки | мм | 420 | |
| Максимальный диаметр точения на суппорте | мм | 500 | |
| Носок шпинделя | A2-8 | ||
| Диаметр отверстия шпинделя | мм | 80 | |
| Максимальный диаметр проходного прутка | мм | 65 | |
| Диапазон скоростей шпинделя | об/мин/Нм | 35〜3000 | |
| Главный двигатель 15 минут / непрерывно | кВт | 22/30 | |
| Стандартный диаметр патрона | дюйм | 10 | |
| Скорость быстрого перемещения по осям X/Z | м/мин | 30/30,30/30,30/20,30/12 | |
| Ход по оси X | мм | 280 | |
| Ход по оси Z | мм | 570/1070/1570/2570 | |
| Конус пиноли задней бабки | Морзе | 5# | |
| Ход корпуса задней бабки | мм | 450/850/1200/2200 | |
| Ход гильзы задней бабки | мм | 150 (1000/1500/2500 спецификация) |
|
| Тип стандартной инструментальной револьверной головки | горизонтальная приводная инструментальная револьверная головка на 12 позиций | ||
| Размер инструмента | Наружный инструмент | мм | 25x25 |
| Диаметр расточного резца | мм | ∅40 | |
| Точность обработки | IT6 | ||
| Точность позиционирования | Ось X | мм | 0.01 |
| Ось Z | мм | 0.015/0.015/0.02/0.035 | |
| Ось C | мм | 48'' | |
| Точность повторного позиционирования | Ось X | мм | 0.005 |
| Ось Z | мм | 0.007/0.007/0.013/0.02 | |
| Ось C | мм | 24'' | |
| Макс. нагрузка на заготовку | Дисковый тип | кг | 200 |
| Детали вала | кг | 600;800 | |
| Вес станка | кг | 6000/7500/9500/12000 | |
| Длина × ширина × высота станка | мм | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
FAQ
В: Почему стоит выбрать наш станок?
О: 1. Высокое качество по конкурентоспособной цене
2. 20-летний опыт экспорта
3. Сертификаты CE, ISO
4. 24-ЧАСОВОЕ ОНЛАЙН-ОБСЛУЖИВАНИЕ (Телефон, Skype, WhatsApp)
6. 12 месяцев гарантии качества
В: Можем ли мы начать с небольшого количества? Каков минимальный объем заказа?
О: Мы можем принять заказы любого количества. Минимальный объем заказа - 1 единица
В: Есть ли у вас контроль качества или какие-либо стандарты безопасности?
О: Да, мы создали очень строгий отдел контроля качества, чтобы гарантировать хорошее качество.
В: Как мы можем научиться управлять станком?
О: Доступны обучающее видео по эксплуатации и инструкции, даже инженер.
