Место происхождения:
Китай
Фирменное наименование:
SMTCL
Сертификация:
ISO certification
Номер модели:
V4C/V4S
Видео
Видео

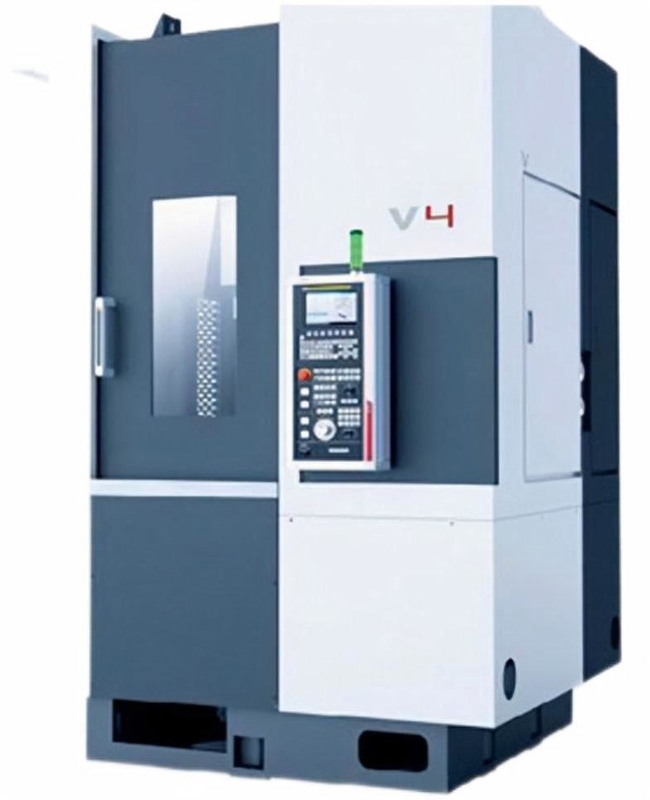

Токарный станок CNC точности V4C/V4S поставщика высокий вертикальный
Внедрение продукции

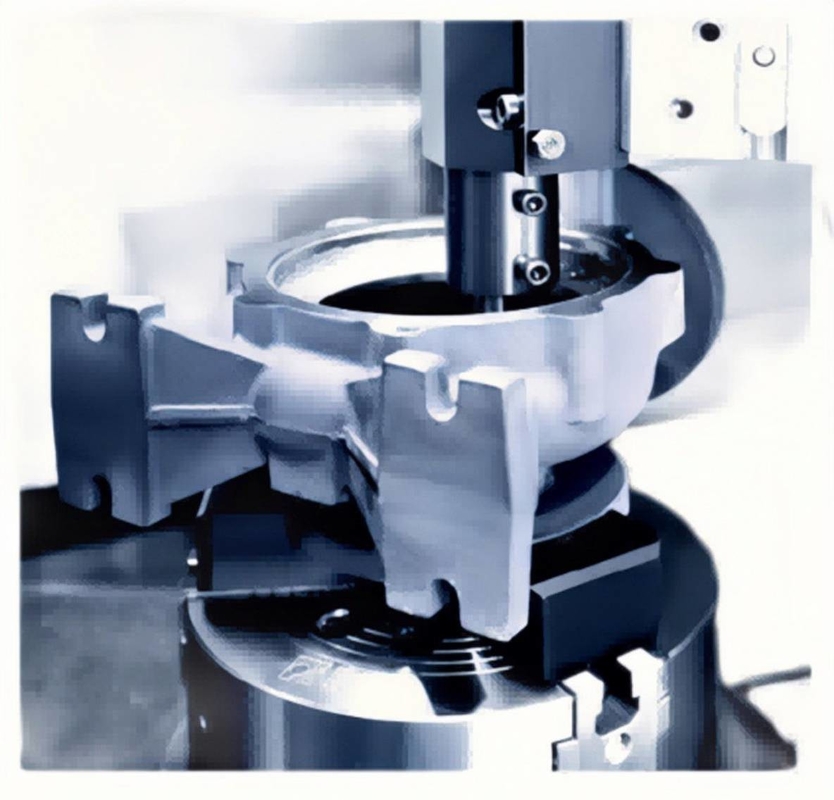

Идеальные единство высокого обрабатывая представления и небольшой площади пола, соответствующие для обработки автозапчастей как эпицентры деятельности, тормозные шайбы, маховики etc. и мягкое и крепко поворачивать подшипников, поворачивать вместо молоть смогли быть осуществлены. Двойные инструменты для вверх и вниз поверхностей поворачивать дисков тормоза смогли быть осуществлены в то же время в случае что оборудован вспомогательный вал, улучшая обрабатывая уровень эффективности и точности весьма.
Основные технические параметры
| Детали | Блок | V4C | V4S | ||
| Максимальный диаметр качания | mm | Ø600 | Ø720 | ||
| Максимальная режа высота | mm | 500 | 690 | ||
| Максимальный режа диаметр | mm | Ø500 | Ø600 | ||
| Форма носа шпинделя | A2-8 | A2-11 | |||
| Ряд скорости шпинделя | r/min | 50-2400 | 50-1000 | ||
| выход главного мотора | Kw | 15/18.5 | 18.5/26 | ||
| вращающий момент max.output шпинделя | Nm | мотор 549β motor/716α | 1113 | ||
| диаметр цыпленка | дюйм | 12" | 15" | ||
| речной порог X-оси траверсирует скорость | m/min | 18 | 18 | ||
| речной порог Z-оси траверсирует скорость | m/min | 18 | 18 | ||
| ход X-оси | mm | 300 | 300 | ||
| ход Z-оси | mm | 500 | 650 | ||
| Тип Torret | Горизонтальная станция 8 | Горизонтальная станция 8 | |||
| Размер инструмента | mm | 25x25/Ø40 | 25x25/Ø40 | ||
| Подвергая механической обработке точность | IT6 | IT6 | |||
| шероховатость поверхности workpiece | μm | Ra1.6 | Ra1.6 | ||
| Располагать точность | Ось x | mm | 0,008 | 0,008 | |
| Ось z | mm | 0,008 | 0,008 | ||
| Повторите точность положения | Ось x | mm | 0,005 | 0,005 | |
| Ось z | mm | 0,005 | 0,005 | ||
| Max.load Тип диска (включая цыплята и струбцины) |
kg | 350 | 400 | ||
| Вес машины | основной корпус | kg | 6000 | 7500 | |
| Общие размеры | Высота × ширины × длины | mm | 3220x1780x2880 | 3220x1780x3060 | |
Преимущество машины
ход 1.Large и большой режа ряд
| V2C | V2S | V4C | V4S | V6C | V6S | |
| Максимальный диаметр качания | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| Максимальный поворачивая диаметр | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
Повышение функции FANUC
Точность шпинделя ↗ 55% Максимальный RPM шпинделя ↗ 11%
Максимальный поворачивая диаметр ↗ 14% Максимальный поворачивая диаметр ↗ 10%
Быстрая траверза x оси ↗ 100% Быстрая траверза оси z ↗ 33%
Располагать точность x оси ↗ 33% Располагать точность оси z ↗ 25%
Механизм независимого типа водопад обломока топя
Большой порт вытыхания для централизованной обработки обломока и смазочно-охлаждающей жидкости утюга
Обеспечьте различные processability, форму и план резцов для обеспечения идеального режа влияния.
Питаясь система: управленный мотором сервопривода, x ось и ось z сразу соединены с винтом шарика через гибкое сцепление. Винт шарика установлен с одним концом для фиксировать и другим концом для поддержки для избежания удлиненности винта должной к повышению температуры в деятельности которая может причинить продольную деформацию и достигнуть высокую ригидность, быстрый ход, высокую стойкость и длинную жизнь.
Основная структура передачи: главный мотор можно поместить сразу на теле токарного станка, которое может обеспечить лучшую обрабатывая ригидность.
| Различные режа конвейерные ленты | |||||
| Цепной тип | Тип шабера | Магнитный шабер | Двойной цепной тип | ||
|
подвергая механической обработке материалы | Стальной, медный, алюминиевый, углерод и другой металл и не мета |
Алюминий, литое железо, etc. | Сталь, литое железо | Сталь, углерод, и другие металл и неметалл |
| Заднее удаление обломока | Работать окружающая среда |
Применимый ко всем видам обломоков как крены, шишки, и блоки |
Применимый для непрерывный транспортировать выключателей и обломоков |
Применимый для транспортировать стали и литого железа с обломоками длина меньше чем 150 mm во влажной обработке |
Применимый для транспортировать металла или неметалла шишки который труден быть discharged обычным цепным типом транспортером обломока и к ситуации большое количество обломоков |
|
Система баланса азота уменьшает удар движения оси z Сравненный с предыдущей гидравлической системой баланса, система баланса азота имеет следующие преимущества: Необходимо никакое внешнее силовое оборудование, сохраняя энергия; Приспособьтесь к быстрый ровно подниматься и понижать в быстром ходе; без шума; улучшите баланс веса и исправьте недостаток гидравлической системы; Драматически повысьте точность и гладкость в обработке, исключите микро- вибрацию, и расширьте жизнь винта и мотора. |
|||
Область применения
|
|
|
|
| Снабжение жилищем редуктора | Эпицентр деятельности | Костяшка | |
|
|
|
|
| Маховик | Тормозная шайба | Кольцо скольжения |
