Место происхождения:
Китай
Фирменное наименование:
SMTCL
Сертификация:
ISO certification
Номер модели:
V6C/ V6S
Видео
Видео

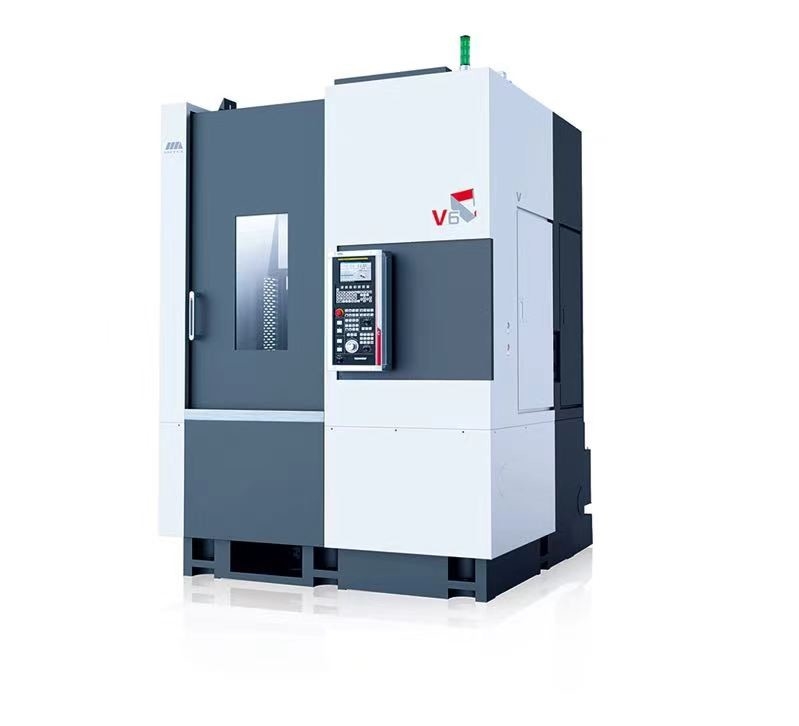

Высокая точность и высокий токарный станок CNC ригидности V6C/V6S вертикальный
Внедрение продукции

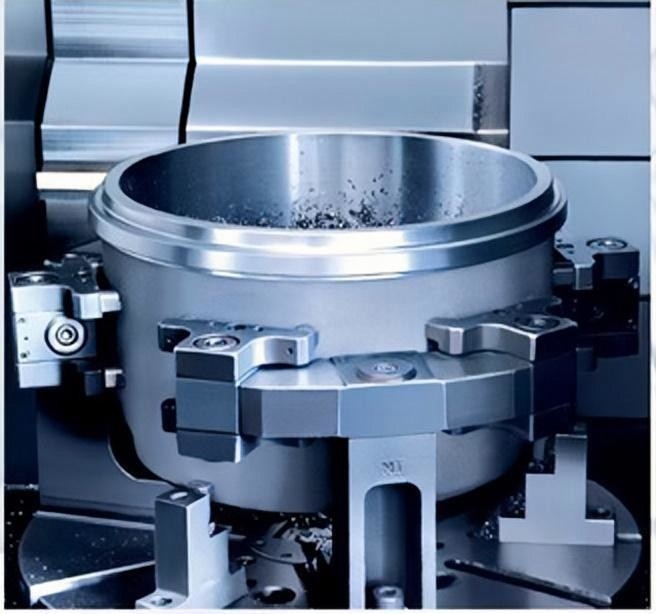

типа Коробк структура с проведением превосходной вибрации поглощая, более большими подвергая механической обработке зоной, соответствующими для обработки тормозных барабанов, эпицентров деятельности колеса, снабжений жилищем редуктора и других автозапчастей, колес лифта, цепных колес конструкции, клапанов, снабжений жилищем мотора, etc.; также применимый для мягкого и крепко поворачивать подшипников которые могут заменить молоть. Легкая установка разнообразие особенных приспособлений облегчает может осуществить обработку в форме особенн снабжений жилищем и частей.
Основные технические параметры
| Детали | Блок | V6C | V6S | ||
| Максимальный диаметр качания | mm | Ø860 | Ø1000 | ||
| Максимальная режа высота | mm | 700 | 800 | ||
| Максимальный режа диаметр | mm | Ø800 | Ø900 | ||
| Форма носа шпинделя | A2-11 | A2-15 | |||
| Ряд скорости шпинделя | r/min | 80-1100 | 50-800 | ||
| выход главного мотора | Kw | 22 | 37/45 | ||
| вращающий момент max.output шпинделя | Nm | 1311 | 2000 | ||
| диаметр цыпленка | дюйм | 21" | 24" | ||
| речной порог X-оси траверсирует скорость | m/min | 16 | 10 | ||
| речной порог Z-оси траверсирует скорость | m/min | 16 | 12 | ||
| ход X-оси | mm | 440 | 800 | ||
| ход Z-оси | mm | 720 | 850 | ||
| Тип Torret | Горизонтальная станция 8 | Горизонтальная станция 6 | |||
| Размер инструмента | mm | 32x32/Ø50 | 32x32/Ø50 | ||
| Подвергая механической обработке точность | IT6-IT7 | IT6-IT7 | |||
| шероховатость поверхности workpiece | μm | Ra1.6 | Ra1.6 | ||
| Располагать точность | Ось x | mm | 0,018 | 0,018 | |
| Ось z | mm | 0,02 | 0,02 | ||
| Повторите точность положения | Ось x | mm | 0,006 | 0,0075 | |
| Ось z | mm | 0,008 | 0,015 | ||
| Max.load Тип диска (включая цыплята и струбцины) |
kg | 600 | 800 | ||
| Вес машины | основной корпус | kg | 10500 | 15000 | |
| Общие размеры | Высота × ширины × длины | mm | 3400x2200x3300 | 3940x2795x3671 | |
Преимущество машины
ход 1.Large и большой режа ряд
| V2C | V2S | V4C | V4S | V6C | V6S | |
| Максимальный диаметр качания | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| Максимальный поворачивая диаметр | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
Повышение функции FANUC
Точность шпинделя ↗ 55% Максимальный RPM шпинделя ↗ 11%
Максимальный поворачивая диаметр ↗ 14% Максимальный поворачивая диаметр ↗ 10%
Быстрая траверза x оси ↗ 100% Быстрая траверза оси z ↗ 33%
Располагать точность x оси ↗ 33% Располагать точность оси z ↗ 25%
Механизм независимого типа водопад обломока топя
Большой порт вытыхания для централизованной обработки обломока и смазочно-охлаждающей жидкости утюга
Обеспечьте различные processability, форму и план резцов для обеспечения идеального режа влияния.
Питаясь система: управленный мотором сервопривода, x ось и ось z сразу соединены с винтом шарика через гибкое сцепление. Винт шарика установлен с одним концом для фиксировать и другим концом для поддержки для избежания удлиненности винта должной к повышению температуры в деятельности которая может причинить продольную деформацию и достигнуть высокую ригидность, быстрый ход, высокую стойкость и длинную жизнь.
Основная структура передачи: главный мотор можно поместить сразу на теле токарного станка, которое может обеспечить лучшую обрабатывая ригидность.
| Различные режа конвейерные ленты | |||||
| Цепной тип | Тип шабера | Магнитный шабер | Двойной цепной тип | ||
|
подвергая механической обработке материалы | Стальной, медный, алюминиевый, углерод и другой металл и не мета |
Алюминий, литое железо, etc. | Сталь, литое железо | Сталь, углерод, и другие металл и неметалл |
| Заднее удаление обломока | Работать окружающая среда |
Применимый ко всем видам обломоков как крены, шишки, и блоки |
Применимый для непрерывный транспортировать выключателей и обломоков |
Применимый для транспортировать стали и литого железа с обломоками длина меньше чем 150 mm во влажной обработке |
Применимый для транспортировать металла или неметалла шишки который труден быть discharged обычным цепным типом транспортером обломока и к ситуации большое количество обломоков |
|
Система баланса азота уменьшает удар движения оси z Сравненный с предыдущей гидравлической системой баланса, система баланса азота имеет следующие преимущества: Необходимо никакое внешнее силовое оборудование, сохраняя энергия; Приспособьтесь к быстрый ровно подниматься и понижать в быстром ходе; без шума; улучшите баланс веса и исправьте недостаток гидравлической системы; Драматически повысьте точность и гладкость в обработке, исключите микро- вибрацию, и расширьте жизнь винта и мотора. |
|||
Область применения
|
|
|
|
| Костяшка | Дифференциальное снабжение жилищем | Снабжение жилищем редуктора | |
|
|
|
|
| Спица | Алюминиевые эпицентры деятельности колеса | Шкив |
