SMTCL CNC токарный станц с автоматической загрузкой и разгрузкой HTC30Hm 12-станционная силовая башня горизонтальный центр поворота
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | HTC 30Hm |
|---|---|---|---|
| ЧПУ или нет: | ЧПУ | Ключевое слово: | Горизонтальный центр поворота |
| Длина Max.Cutting: | 450 мм | Макс. диаметр резки.: | 250 мм |
| Макс. диаметр плавательного бассейна над кроватью: | 420 мм | перемещение по оси X: | 140 мм |
| перемещение по оси Z: | 500 мм | Скорость шпинделя: | 4500 оборотов/мин |
| Выделить |
HTC30Hm горизонтальный центр поворота,12 станции Горизонтальный центр поворота,SMTCL горизонтальный центр поворота |
||
Описание продукта

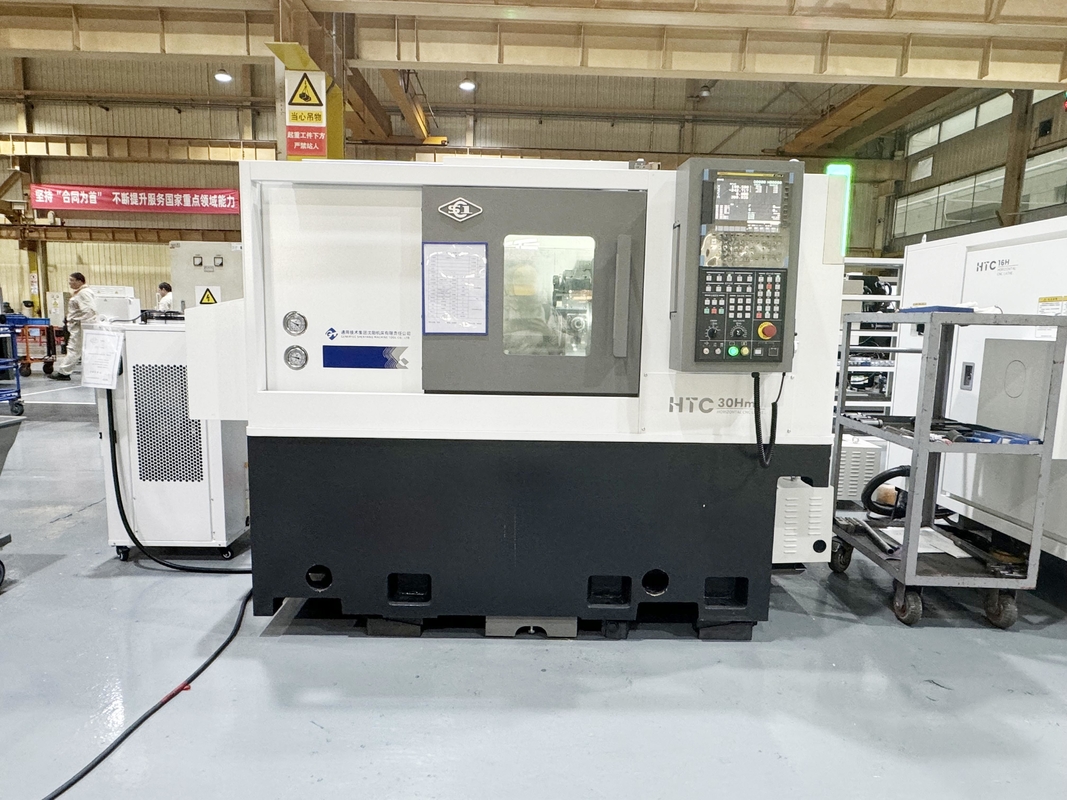

Токарно-фрезерный обрабатывающий центр HTC30Hm от Shenyang Machine Tool имеет цельную наклонную станину и оснащен шпинделем с большим пролетом и высокой жесткостью, демонстрируя превосходные характеристики резания. Его конструкция предварительного натяжения ходового винта является научной, обеспечивая высокую точность обработки и хорошую стабильность. Он может выполнять различные операции токарной обработки и комплексной обработки деталей типа вал и диск. Он применим в таких отраслях, как автомобилестроение и производство подшипников. Кроме того, его автоматизированный обрабатывающий блок может повысить эффективность производства и снизить затраты на рабочую силу.
- Высокоэффективный приводной револьверный держатель инструмента
- Раздельная сервоприводная задняя бабка
- Высокая скорость быстрого перемещения двух осей
- Опциональная конфигурация оси Y для комплексной обработки по нескольким последовательностям
- Высокоточный предварительно натянутый винт
- Технология компенсации ошибок
- Квантификация технологических стандартов
- Строгие стандарты инспекции
- Станина станка и другие ключевые отливки из высококачественного чугуна

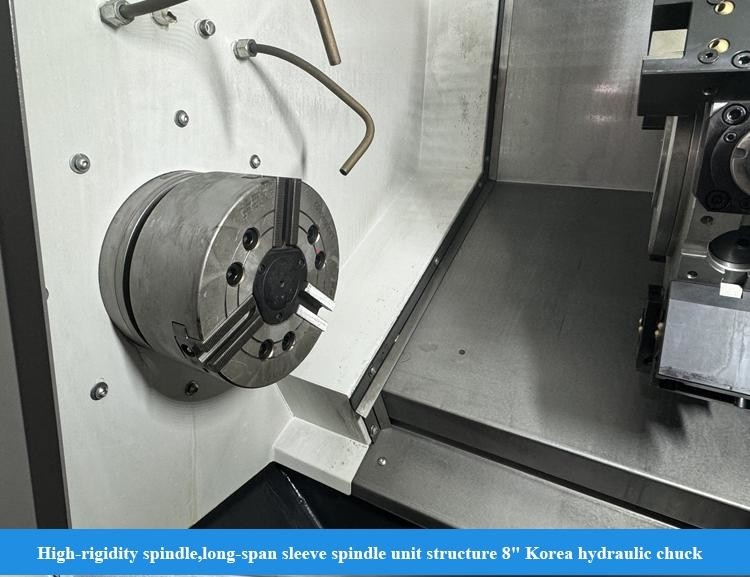

- Шпиндельный узел с большим пролетом
- Седло с дугообразной защитой от изгиба
- Задняя бабка с компактной конструкцией шпинделя
Серводвигатель напрямую соединен с шарико-винтовой парой через муфту, что сокращает промежуточные звенья и обеспечивает передачу без зазоров. Направляющие оси X и Z используют импортные линейные роликовые направляющие для обеспечения высокой жесткости, хороших динамических характеристик и точности, увеличения скорости работы и повышения эффективности производства.

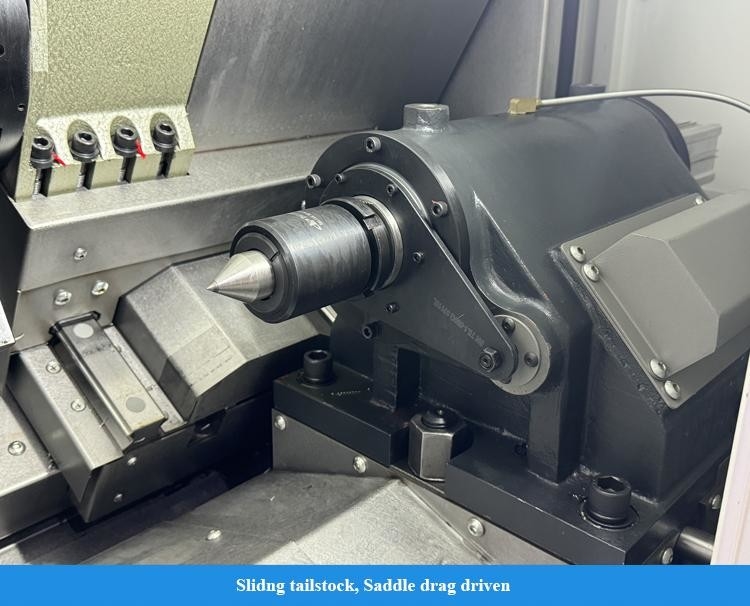

Задняя бабка может перемещаться с помощью опционального сервопривода, который может точно контролировать и гибко регулировать скорость перемещения задней бабки и усилие зажима в соответствии с требованиями обработки, позволяя задней бабке быстро приближаться к заготовке и затягивать без ударов, а также обеспечивать обратную связь в реальном времени о положении затяжки. Повышает эффективность смены производства. Он имеет верхнюю и нижнюю раздельную заднюю бабку, что облегчает регулировку точности и повышает эффективность обслуживания.
Ось X имеет двойную фиксированную опорную конструкцию и использует предварительно натянутый винт для эффективной компенсации деформации предварительного натяжения и деформации, вызванной повышением температуры. Он работает со специальной уплотнительной структурой для снижения температуры винта, тем самым достигая высокой точности и высокой стабильности подачи станка
Опциональная конфигурация оси Y в сочетании с приводной револьверной головкой BMT, высокоточной структурой оси C и различными приводными держателями инструмента позволяет выполнять комплексную обработку поверхностей за одну установку.

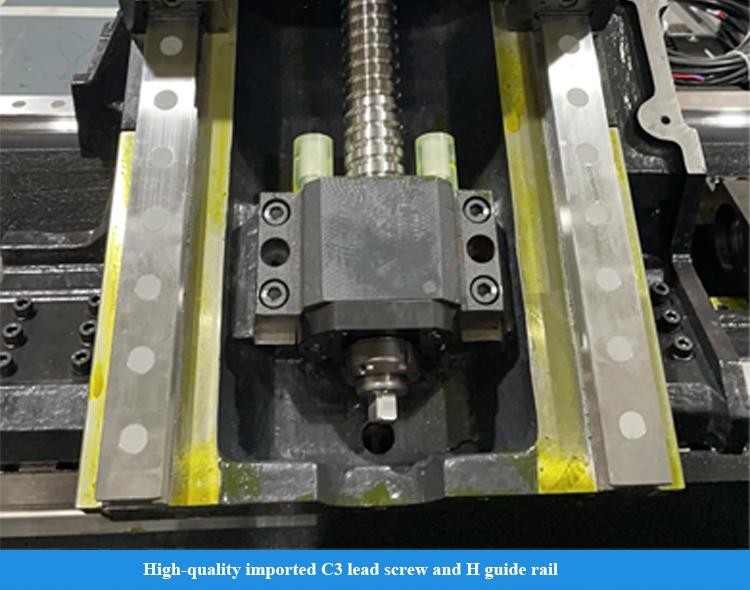

Используется высококачественный импортный винт класса C3 и направляющая класса H, напрямую приводимые в движение серводвигателем для достижения превосходной точности работы.
Радиус направляющих разумно увеличен, оптимизирована структура системы движения, а основная часть седла станины выполнена в виде дуги для обеспечения общей жесткости важных компонентов.

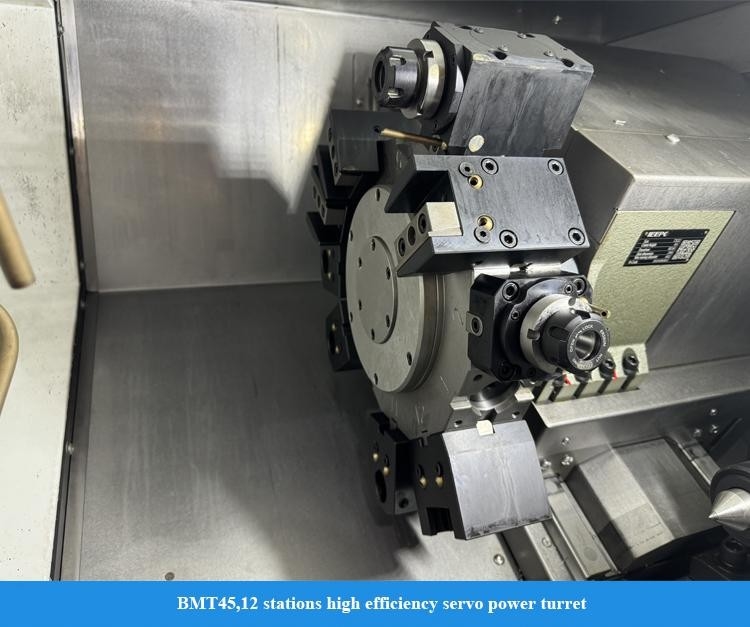

Стандартный интерфейс BMT, высокожесткое соединение; инструмент приводится в движение через интерфейс DIN1809, который обеспечивает надежную передачу и низкий уровень отказов; приводной двигатель установлен сбоку и имеет компактную конструкцию; он оснащен высокоточной осью C и тормозным устройством для обеспечения высокоэффективной комплексной обработки токарной, фрезерной и сверлильной обработкой.
Опциональный держатель инструмента с внутренним охлаждением и выход воды из центра инструмента обеспечивают эффективное удаление стружки при обработке внутренних отверстий и гарантируют качество обработки
Материал заготовки: HT200
Модель инструмента: фреза с квадратным хвостовиком Φ20
Состояние охлаждения: водяное охлаждение
Возможность сверления приводным инструментом
Материал заготовки: HT200
Модель инструмента: спиральное сверло Φ16
Состояние охлаждения: водяное охлаждение
| Проект | Единица измерения | HTC 30Hm |
|---|---|---|
| Макс. диаметр резания. | мм | Φ250 |
| Макс. длина резания | мм | 450 |
| Макс. диаметр вращения над станиной | мм | Φ420 |
| Макс. диаметр вращения на суппорте | мм | Φ280 |
| Шпиндель | ||
| Модель торца шпинделя | A2-6 | |
| Внутренний диаметр переднего подшипника. | мм | 100 |
| Конусность и размер отверстия шпинделя | 1:20;Φ70 | |
| Диаметр отверстия шпинделя | Φ65 | |
| Макс. диаметр прутка. | мм | Φ50 |
| Диаметр стандартной оправки | дюйм | 8 |
| Диапазон скорости шпинделя | об/мин | 4500 |
| Номинальный крутящий момент шпинделя | Н·м | 110(769 об/мин) |
| Макс. крутящий момент шпинделя | Н·м | 180(576 об/мин) |
| Выходная мощность главного двигателя непрерывно/15 мин. | кВт | 9/11 |
| Ось X/Z | ||
| Быстрое перемещение оси X/Z | м/мин | 30 |
| Ход по оси X | мм | 140 |
| Ход по оси Z | мм | 500 |
| Задняя бабка | ||
| Ход задней бабки | мм | 500 |
| Метод привода задней бабки | Перетаскивание суппортом | |
| Ход пиноли задней бабки | мм | 100 |
| Диаметр пиноли задней бабки. | мм | Φ100 |
| Конусность конусного отверстия задней бабки | Морзе | MT-5 |
| Револьверная головка | ||
| Тип револьверной головки | Горизонтальная 12-станционная приводная револьверная головка | |
| Высота центров | мм | 100 |
| Точность повторного позиционирования индексации револьверной головки | сек. | ±1.6 |
| Размер инструмента | мм | 25 |
| Возможность выбора инструмента поблизости | да | |
| Интерфейс приводного держателя инструмента | BMT45 | |
| Макс. производительность сверления | мм | 14×0.15 |
| Макс. производительность фрезерования | мм | 12×8×45 |
| Макс. производительность нарезания резьбы | мм | M10×1.5 |
| Другое | ||
| Расстояние от центра шпинделя до пола | мм | 926 |
| Собственный вес станка | кг | 3500 |
| Габаритные размеры (ДxШxВ) | мм | 2295×1680×1650 |
| Примечание: Параметры, приведенные в таблице, носят справочный характер. В случае каких-либо изменений обращайтесь к фактическому продукту. | ||
Гарантируем получение высококачественной машины
- Каждая деталь должна быть проверена
- Более 100 процессов контроля производства
- Более 200 пунктов проверки
- Обработка образцов каждой машины
- 72 часа испытаний перед поставкой
- Высочайшее качество, запросы клиентов превыше всего
- 30+ лет истории исследований и разработок, компания основана в 1993 году
- Высокотехнологичный производитель с научно-исследовательским потенциалом
- Стабильная и отлаженная система поставок
- Молодые активные менеджеры по продажам и инженеры для оперативного обслуживания (24 часа онлайн)
- Модернизация механизма в соответствии с эргономикой и простотой обслуживания
- Наш принцип проектирования: простота обслуживания и установки, низкая стоимость обслуживания, не влияющая на производство
