Место происхождения:
Китай
Сертификация:
CE ISO
Номер модели:
CDE6150A/CDE6250A
Видео
Видео

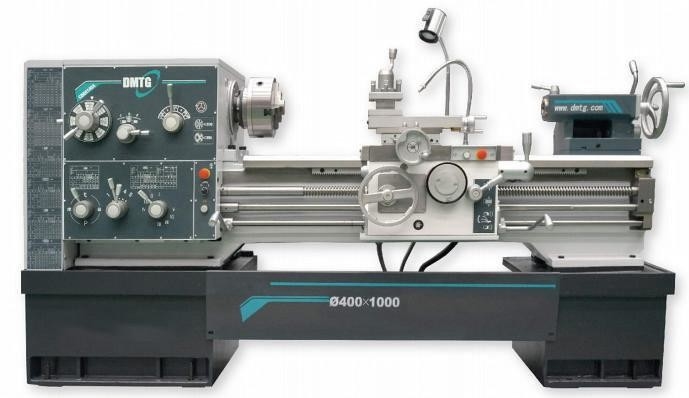

Машины токарного станка серии CDE6150A/CDE6250A CDE-A токарный станок ручной обычный ручной для металла
Детали продукта
| Стандартные конфигурации | Опционные конфигурации | |||
| цыпленок 3-Jaw | столб инструмента 4-way | цыпленок 4-Jaw | Предохранитель цыпленка | |
| Устойчивые остатки (≥1500mm-Standard <1500mm-option> | Предохранитель столба инструмента | Задний брызговик | ||
| Следовать остатками (≥1500mm-Standard <1500mm-option> | Центр tailstock | Лицевая плита | Шкала потока | |
| Стандартный набор инструментов | Плита привода | Конусност-поворачивая приложение | ||
| DRO | Анкерные болты | |||
| Центр шпинделя и разбивочный рукав | Регулируемые пусковые площадки | |||
Конфигурация продукта
| Модель продукта | БЛОК | CDE6140A | CDE6240A | CDE6150A | CDE6250A | CDE6166A | CDE6266A | |
| спецификация | ||||||||
| Максимальный диаметр качания над кроватью | mm | Ø400 | Ø500 | Ø660 | ||||
| Диаметр Max.swing над поперечным супортом | mm | Ø220 | Ø290 | Ø430 | ||||
| Диаметр Max.swing в зазоре | mm | — | Ø700 | — | Ø760 | — | Ø910 | |
| Длина в зазоре | mm | — | 260 | — | 260 | — | 260 | |
| Максимальная длина workpiece | mm | 750/1000/1500/2000/3000 | ||||||
| Максимальная режа длина | mm | 700/950/1450/1950/2950 | ||||||
| Шпиндель | ||||||||
| нос шпинделя | C6 | |||||||
| Скважина шпинделя | mm | Ø52 (позволяемый диаметр ≤Ø50 бара) | ||||||
| Конусность скважины шпинделя | MT No.6 | |||||||
| Вращающий момент Max.Spindle | Nm | 1586 | ||||||
| Ряды скорости шпинделя | rpm | 11-1400 (22 скорости) | ||||||
| Высота центра шпинделя | mm | 220 | 250 | 325 | ||||
| Сила мотора шпинделя | 7.5kw/1440rpm (50HZ) выбирают: 5.5kw/1150rpm (60HZ) | |||||||
| Tailstock | ||||||||
| Диаметр quill tailstock | mm | Ø75 | ||||||
| Перемещение quill tailstock | mm | 150 | ||||||
| Конусность quill tailstock | MT No.5 | |||||||
| Feeds&Threads (метрический винт *inch винта) | ||||||||
| Продольная подача | 0,035 63 скоростей) *0.0013 〜 〜 2.842mm/r (0.1057in/r (63 скорости) | |||||||
| Кольцевая система подачи топлива | 0,009 | 0,804 mm/r *0.0003 | 0.0304in/r | |||||||
| Метрические резьбы | mm | 0,5 66 виды) *0.5 〜 〜 240 (160 (43 вида) | ||||||
| Модульные потоки | mm | 0,25 57 виды) *0.25 〜 〜 120 (80 (38 видов) | ||||||
| Потоки дюйма | TPI | 80 〜 〜 1/4 (49 видов) *80 1/4 (47 видов) | ||||||
| Потоки диаметрального модуля | DP | 160 〜 〜 7/16 (50 видов) *160 7/16 (48 видов) | ||||||
| Столб инструмента | ||||||||
| Размер хвостовика Max.tool | mm | 25X25 | ||||||
| Перемещение верхнего скольжения | mm | 150 | ||||||
| Угол шарнирного соединения верхнего скольжения | ±45° | |||||||
| Max.Travel столба инструмента | X-ось | mm | 348 | 373 | ||||
| Z-ось | mm | 700/950/1450/1950/2950 | ||||||
| размеры машины (L*W*H) |
mm | 2400X1198X1264 (750) 2650X1198X 1264(1000) 3150X1198X 1264(1500) 3650X1198X 1264(2000) 4650X1198X 1264(3000) |
2400X1198X1294 (750) 2650X1198X 1294(1000) 3150X1198X 1294(1500) 3650X1198X 1294(2000) 4650X1198X 1294(3000) |
2400X1223X1369 (750) 2650X1223X 1369(1000) 3150X1223X 1369(1500) 3650X1223X 1369(2000) 4650X1223X 1369(3000) | ||||
| Вес машины | CDE61 | kg | 1970/2020/2100/2260/2550 | 2020/2070/2150/2310/2600 | 2085/2135/2215/2375/2665 | |||
| CDE62 | 1990/2040/2120/2280/2570 | 2040/2090/2170/2330/2620 | 2105/2155/2235/2395/2685 | |||||
PACKING&SHIPPING
