Место происхождения:
Китай
Фирменное наименование:
HD M&E
Сертификация:
ISO certification
Номер модели:
X5025B

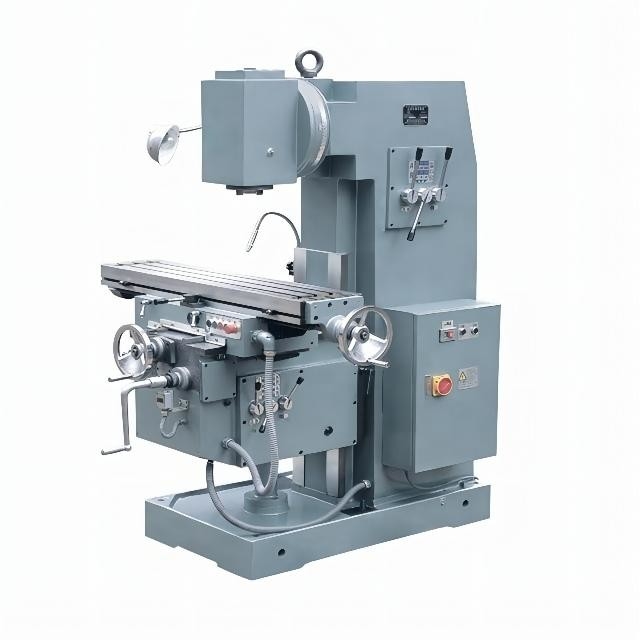

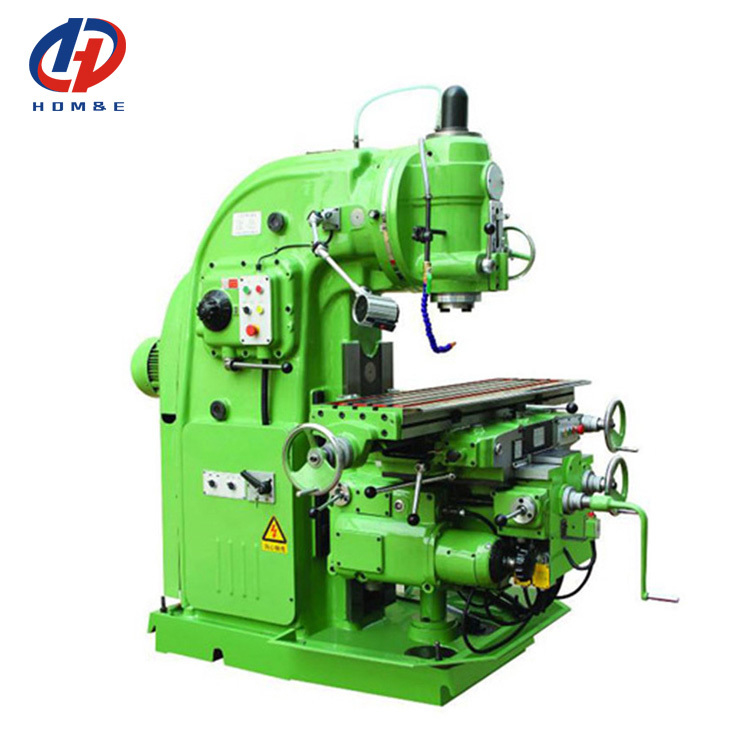

Филировальная машина вертикальной типа колен филировальной машины X5025B сверля и для продажи
Представление продукта
Филировальная машина X5025B вертикальная типа колен станок для различных операций могущие понадобиться в широком диапазоне. Установленный со стороной, цилиндрический, стороной, наклоном и сформированными филируя резцами, машина соответствующая для обработки различных частей работы. Оборудованный с опционными аксессуарами, машина может быть применима к разносторонней обработке. Коробка передач шпинделя смазана насосом циклоиды для того чтобы убеждаться что шестерни можно охладить & смазать хорошо. Все питаясь пары винта guideway & шарика централизация смазанная ручным выталкивателем масла.
Конфигурация продукта
| Главные specifictions | Блок | X5025B | X5032B |

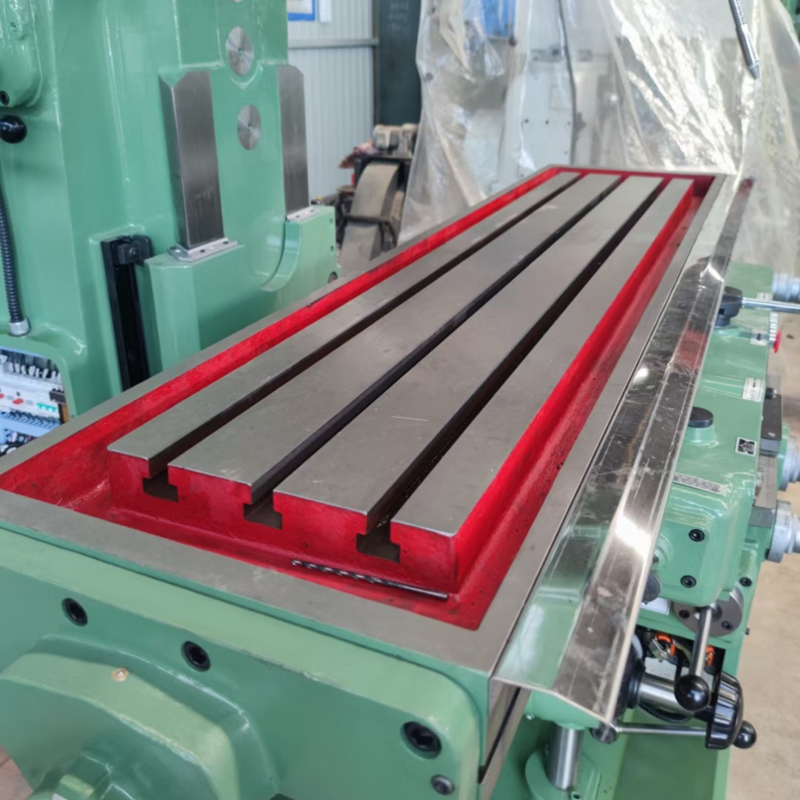

| Размер Worktable | mm | 250×1100 | 320×1320 |
| Слоты t (N×W×D) | mm | 3×14×63 | 3×18×80 |
| Максимальный подшипник нагрузки worktable | Kg | 250 | 500 |
| Продольное перемещение (руководство/сила) x | mm | 720 | 800/780 |
| Перекрестное перемещение (руководство/сила) y | mm | 270 | 300/280 |
| вертикальное перемещение (руководство/сила) z | mm | 410 | 410/400 |

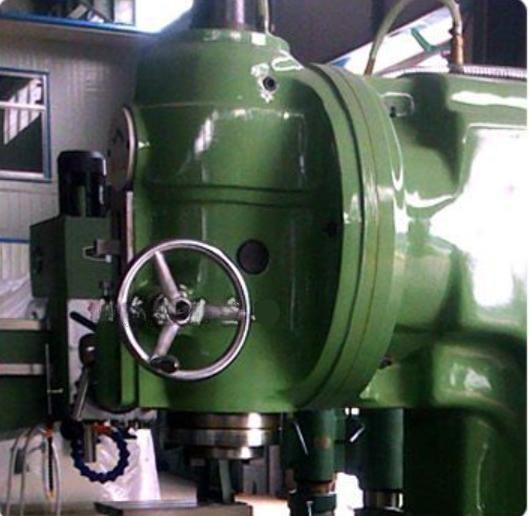

| Угол Max.rotary вертикальной филируя головы | ±45° | ±45° | |
| Диаметр беседки | mm | Ф22, Ф27 | Ф32 Ф40 |
| Расстояние от центра шпинделя к вертикальному пути проводника | mm | 290 | 380 |
| Расстояние от центра worktable к вертикальному пути проводника | mm | 160-430 | 235 | 535 |
| Расстояние от носа шпинделя к поверхности worktable | mm | 60 | 470 | 60 | 460 |
| Конусность отверстия шпинделя | 7:24 НЕТ: 40 | 7:24 No.50 | |
| Перемещение quill шпинделя | mm | / | 75 |
| Шаги скорости шпинделя | шаги | 12 | 18 |
| Ряд скорости шпинделя | r/min | 35 | 1600 | 30 | 1500 |
| Шаги скорости питания | шаги | 12 | 18 |
|
Ряд скорости питания (X/Y/Z) |
mm/ минута |
12 | 560 12 | 560 5 | 226 |
15 | 750 15 | 750 5,7 | 280 |
| Быстрый ряд скорости питания (X/Y/Z) |
mm/ минута |
1780/1780/720 | 2250/2250/844 |
| Сила главного мотора | Kw | 4 | 7,5 |
| Сила мотора питания | Kw | 0,75 | 1,5 |
| Размер машины | mm | 1670/1350/1800 | 2307/1707/2096 |
| Размер пакета | mm | 1660/1570/2180 | 2200/1770/2270 |
| Вес машины | Kg | 1800 | 3200 |
| Частота напряжения тока | V/Hz | 380/50 | 380/50 |

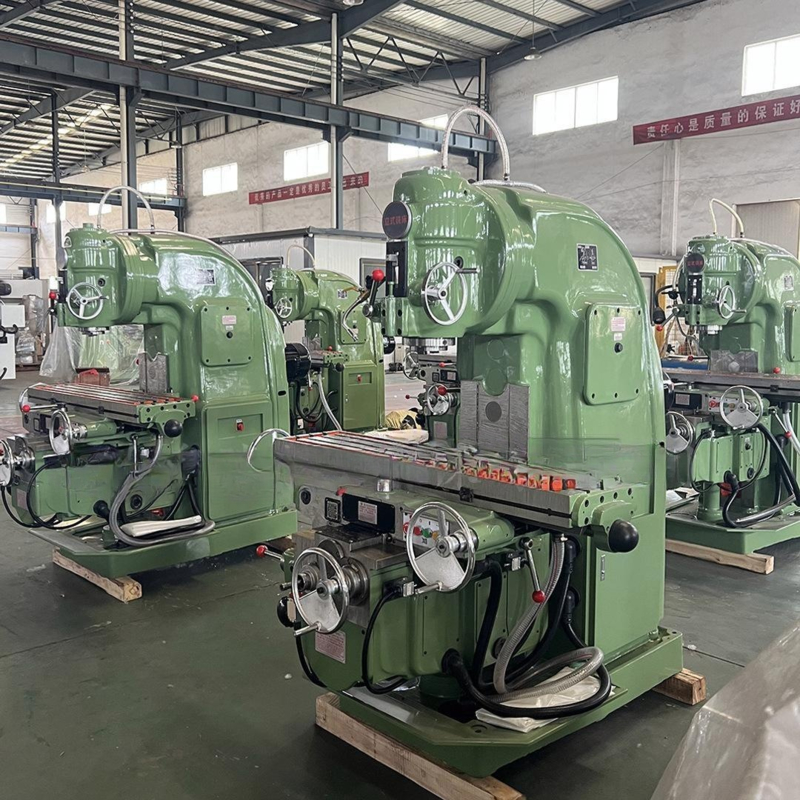

Выставка
