Место происхождения:
Китай
Сертификация:
ISO certification
Номер модели:
V10B
Видео
Видео

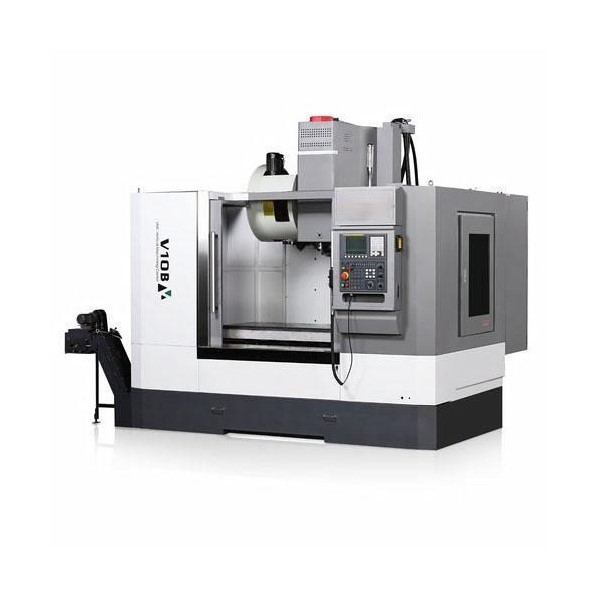

Высокоскоростной центр филировальной машины cnc металла точности V10B вертикальный подвергая механической обработке
Внедрение продукции
V10B непосредственн-соединило шпиндель высокоскоростной подвергая механической обработке центр принимает вертикальный план рамки, столбец зафиксирован на кровати, коробка шпинделя двигает вверх и вниз вдоль столбца (направления z), сползая место двигает продольно вдоль кровати (направления y), и таблица двигает горизонтально вдоль структуры сползая места (X-направления). Линейные проводники использованы для всех 3 осей, и сползать трение заменен путем свертывая трение, которое делает двигая скорость более быстрой и достигает высокоскоростных и высокоточных требований. Оно может осуществить филировать, сверлить, reaming, бурить, процессы reaming, выстукивать и другое. Оно главным образом использован в войсках, минировании, автомобиле, прессформе, аппаратуре и других механических обрабатывающих промышленностях. Его можно использовать для обработки различное высокоточного, мульти-процесс, части со сложными формами. Соответствующее для продукции небольших и средних серий и множественных разнообразий, и может также вписать линию автоматического производства.
Преимущества продукта
Основные технические параметры:
| ДЕТАЛЬ | БЛОК | V10P | V10B | V11B |
| Размер Worktable | mm | 520*1200 | 600*1200 | 610*1300 |
| размер T-слота | mm | 5*18*100 | 5-18*100 | 5-18*100 |
| Носить Max.load worktable | kg | 500 | 800 | 900 |
| перемещение X/Y/Z 3 осей | mm | 1000/520/535 | 1000/620/630 | 1100/610/630 |
| Расстояние от фронта столбца к центру шпинделя | mm | 582 | 667 | 667 |
| Расстояние от носа шпинделя поверхности столешницы | mm | 100-635 | 110-740 | 110-740 |
| Конусность отверстия шпинделя | BT40 | BT40 | BT40 | |
| Сила шпинделя | kW | 7.5/11 | 11/15 | 11/15 |
| Максимальная скорость шпинделя | rpm | 12000 | 12000 | 12000 |
| Максимальная скорость питания | mm/min | 12000 | 10000 | 10000 |
| Быстрая скорость питания | m/min | 48/48/32 | 36/36/32 | 36/36/32 |
| Емкость журнала инструмента | T | BT40-24T | BT40-24T | BT40-24T |
| Время изменения инструмента | S | 2,5 | 2,5 | 2,5 |
| Располагать точность | mm | 0,008 | 0,008 | 0,008 |
| Перемещать точность | mm | 0,005 | 0,005 | 0,005 |
| Размер машины | mm | 2460*2355*2860 | 3150*2400*2800 | 3150*2400*2800 |
| Вес машины | kg | 5800 | 6800 | 7200 |
