Место происхождения:
Китай
Сертификация:
ISO certification
Номер модели:
VDW50
Видео
Видео

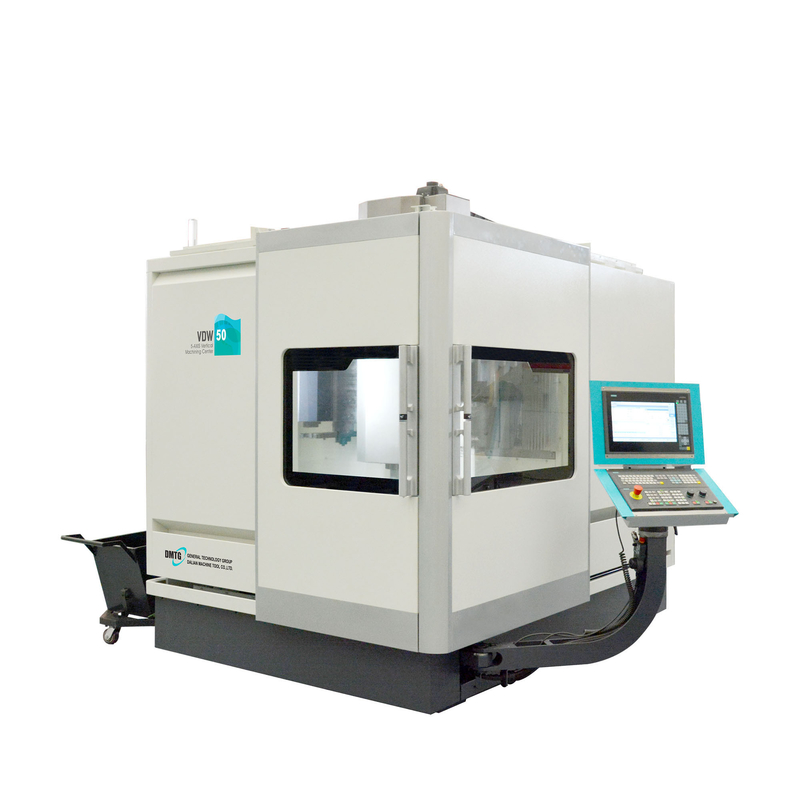

Быстрый ход CNC подвергая механической обработке центра оси VDW50 5 вертикальный подвергая механической обработке разбивочный
| Деталь | Блок | VDW50 |
| Размер Worktable | mm | 500 |
| Max.load | kg | 300 (0°), 200 (0-90°) |
| Зажимать зону | mm | 600*460 |
| T-слоты (расстояние numbers*wigth*center) | 8*14*45° | |
| Индицирование таблицы (ось axis*C b) | 175° (left110°~right65°) *360° | |
| Вращая скорость (ось B/C) | rpm | 17,75 |
| Перемещение оси X/Y/Z | mm | 500/450/400 |
| Тип пути проводника оси X/Y/Z | Линейный guideway | |
| Расстояние от носа шпинделя, который нужно поставить на обсуждение | mm | 150-600 |
| Траверза оси X/Y/Z быстрая | m/min | 30/30/30 (выбирайте: 36/36/36) |
| Ось X/Y/Z режа feedrate | m/min | 0-20 |

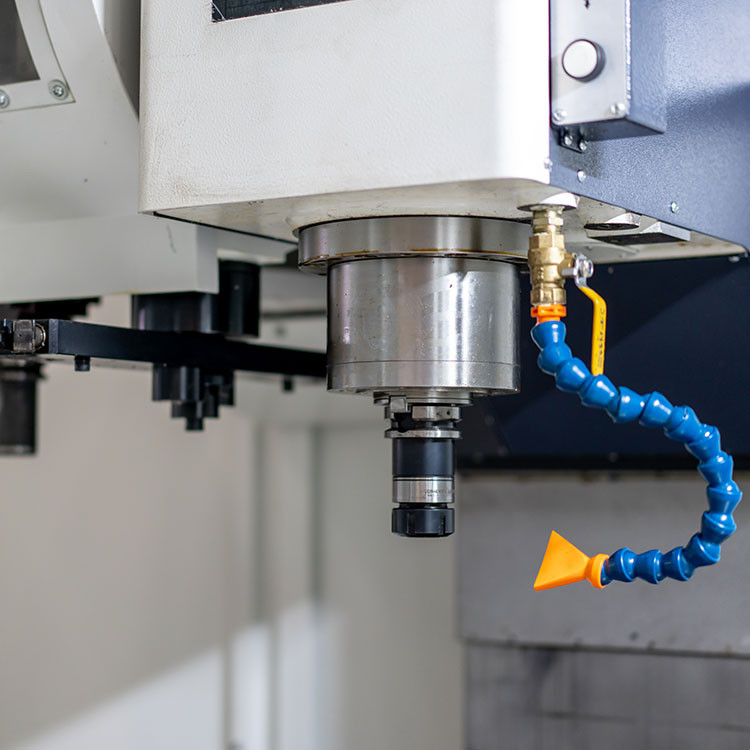

| Тип шпинделя | Шпиндель безредукторной передачи | |
| Сила мотора шпинделя | kw | 7 (Ps1)/15 (Pmax) |
| Вращающий момент мотора шпинделя | N.m | 45 (Ms1)/95 (Mmax) |
| Скорость Max.spindle | rpm | 12000 |
| Емкость журнала инструмента | рука 24T | |
| Тип хвостовика инструмента | HSK-A63 | |
| Максимальный вес инструмента | kg | 8 |
| Diamater Max.tool (без смежных инструментов) | mm | 75 |
| Длина Max.tool | mm | 300 |
| Выстукивая ряд (сталь) | M3-M24 | |
| Диаметр Max.drilling (стальной) | 36 | |
| Ось X/Y/Z располагая точность | mm | 0.008/0.008/0.008 |
| Точность повторимости оси X/Y/Z | mm | 0.005/0.005/0.005 |
| Ось B/C располагая точность | дюйм | 10", 8" |
| Точность повторимости оси B/C | дюйм | 4", 3" |
| Регулятор CNC | СИМЕНС SINUMERIK 840Dsl, HEIDENHAIN iTNC640 | |
| Размеры машины (L/W/H) | mm | 5242*4650*3260 |
| Вес машины | kg | 8000 |
Стандартные конфигурации
●Винт шарика и линейный guideway
●типа Цеп транспортер обломока и тележка обломока
●Кондиционер
●типа Рук ATC 24T
●Дуновение воздуха шпинделя
●Твердый выстукивать
Опционный
●типа рук ATC 40T
●шпиндель безредукторной передачи 15000rpm
●хладоагент 2Mpa через хладоагент spindle/7Mpa через шпиндель
●линейный масштаб 3 (Heidenhain)
