Место происхождения:
Китай
Фирменное наименование:
SMTCL/SYMG
Сертификация:
ISO certification
Номер модели:
HTC50E/1000
Видео
Видео

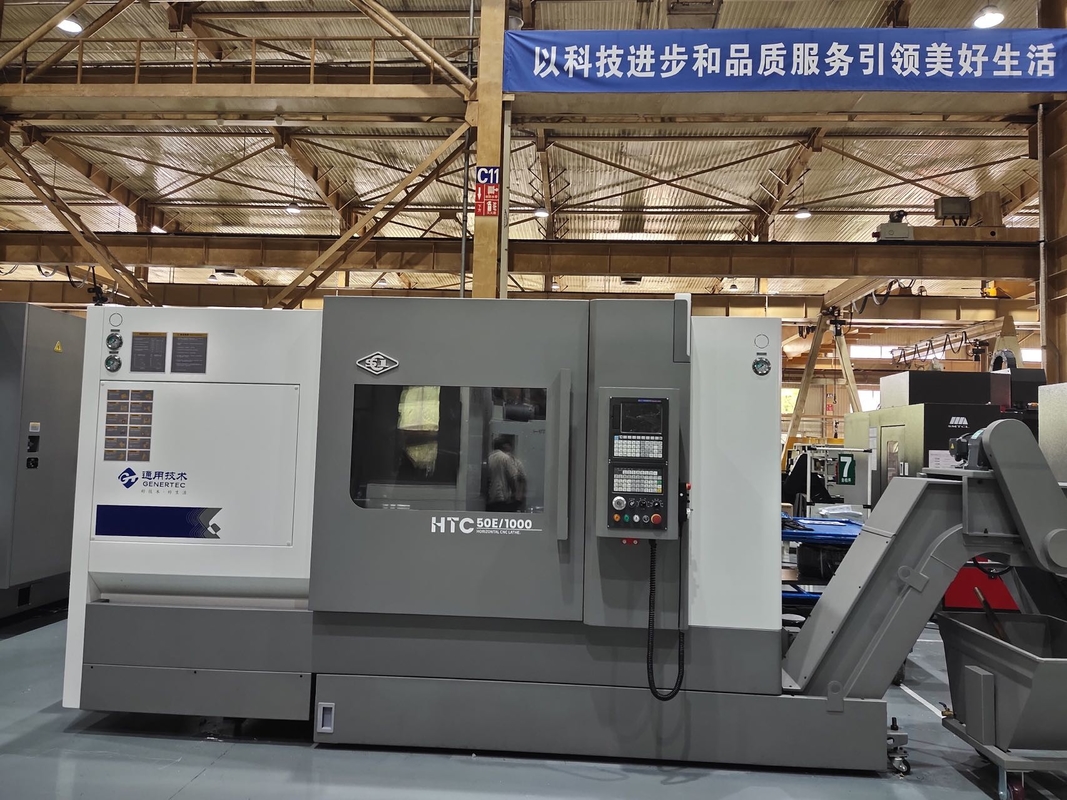

Шпиндель машины GSK FANUC A2-8 токарного станка CNC кровати скоса SMTCL SYMG HTC50E/1000 горизонтальный
Характеристики инструмента I.Machine
кровать ригидности 1.High объединенная
Эта серия механических инструментов принимает 45° наклоняет объединенную кровать, сила более стабилизирована режа. Выдвинутая пядь рельса tailstock и седловины значительно улучшает ригидность седловины и tailstock кровати.
2. высокоскоростная, высокая ригидность и шпиндель высокой точности
Объединенный размер структуры шпинделя оптимизирован для встречи высоких ригидности и быстрого хода. Через осторожное собрание, шпиндель достигает самой идеальной точности, с характеристиками низкого повышения температуры, небольшой деформации при нагреве и высокой точности.
tailstock ригидности 3.High
Tailstock принимает структуру шпинделя внутреннего рукава небольшую, с характеристиками хорошей точности вращения и высокая жесткость, положение всего тела tailstock может быть грубыми отрегулированная через седловину кровати.
система подачи ригидности 4.High
Для того чтобы компенсировать удлиненность винта руководства причиненную ростом работая температуры, обеспечить располагая точность винта руководства и ригидность системы винта шарика, винт руководства пре-протягиван и пре-затягиван согласно некоторое количество термальной удлиненности перед собранием, для того чтобы исключить влияние повышения температуры на точности
твердая башенка сервопривода 5.High
Башенка станции сервопривода 12 принята. Башенка режим управляемый сервоприводом гидравлический запирая, с остатками инструмента, безмолвным, высокоскоростным, большим вращающим моментом и быстрой скоростью изменения инструмента. Запирая цилиндр масла внутри башенки соответствуется точному вогнутому выпуклому позиционеру зуба, который имеет высокую точность изменения и располагать инструмента, и может преобразовать резец вперед и назад, и может выдержать тяжелое вырезывание.
конфигурация проводника 6.Slide
Структура рельса серии HTC50 опционная сползая, более высокая ригидность, соответствующая для тяжелого.
Параметры II.The основные технические
| Детали | Блок | HTC50E | |
| Максимальный диаметр качания над кроватью | mm | 700/670/670 | |
| Максимальная режа длина | mm | 1000/1500/2000 | |
| Максимальный режа диаметр | mm | Вал Ø 500/Disc Ø550 | |
| Максимальный поворачивая диаметр на скольжении | mm | Ø 500 | |
| Нос шпинделя | A2-8 | ||
| Диаметр отверстия шпинделя | mm | 80 | |
| Ряд скорости шпинделя | r/min/Nm | 50 〜 3500/344 GSK | |
| Главный мотор 30 минуты/непрерывных | kW | 30/22 | |
| Стандартный диаметр цыпленка | дюйм | 10 | |
| Скорость X/Z-axis быстроподвижная | m/min | 24/24 | |
| перемещение X-оси | mm | 320 | |
| перемещение Z-оси | mm | 1050/1550/2050 | |
| Диаметр quill tailstock | mm | Ø 120 | |
| Перемещение рукава Tailstock | mm | 150 | |
| Перемещение Tailstock | mm | 800/1300/1800 | |
| Конусность рукава Tailstock | Morse | 5# | |
| Стандартный тип башенки инструмента | горизонтальная башенка сервопривода 12 станций | ||
| Размер инструмента | Внешний инструмент | mm | 25x25 |
| Диаметр оправки для расточки | mm | Ø40/Ø32/Ø25/Ø16 | |
| Может ножевая головка выбрать самый близкий резец | консервная банка | ||
| Максимальный подшипник нагрузки | Тип диска | kg | 200 |
| Тип вала | kg | 800 | |
| Вес машины | kg | 7000/8500/10000 | |
| Высота × ширины × длины машины | mm | 3700x2210x2200 4300x2210x2200 4900x2210x2200 |
|
Точность III.Main
| Детали осмотра | Стандарт фабрики | |
| Подвергая механической обработке точность | IT6 | |
| Округлость workpiece | 0.0025mm | |
| Подвергая механической обработке последовательность диаметра workpiece | 0.016mm/300mm | |
| Плоскостность Workpiece | 0.020mm/Ф300mm | |
| Шероховатость поверхности, который подвергли механической обработке workpiece | Ra1.25μm | |
| располагать точность | Ось x | 0.010mm |
| Ось z | 0.012mm | |
| 0.015mm | ||
| 0.020mm | ||
| 0.025mm | ||
| 0.030mm | ||
| Повторите располагать точность | Ось x | 0.005mm |
| Ось z | 0.006mm | |
| 0.007mm | ||
| 0.010mm | ||
| 0.013mm | ||
| 0.016mm | ||
Конфигурация IV.Standard и основной купленный список частей
| Имя аксессуаров | Спецификация и модель | Изготовитель | Примечания |
| Численная система управления | GSK988TA | GSK | |
| Главный мотор | ZJY265-22 | GSK | |
|
мотор X-оси (с тормозом) |
130SJT-MZ150 | GSK | |
| мотор Z-оси | 130SJT-M150 | GSK | |
| Подшипник шпинделя | 120X180X46 | Импортированный | |
| 120X180X54 | |||
| 110X170X45 | |||
| винт руководства X-оси | 40x10 (diaФ40, водят 10) | Отечественный | |
| винт руководства Z-оси | 50x12 (diaФ50, водят 12) | Отечественный | |
| Форма ведущего бруса | Проводник шарика линейный | Отечественный | |
| подшипник винта X-оси | 30x62x30 (2 группы) | Импортированный | |
| подшипник винта Z-оси | 40x90x40 (2 группы) | Импортированный | |
| Гидравлический цыпленок | 10 (среднее твердое тело) | Тайвань или Корея | |
| Tailstock | Ручной tailstock запирая без рукава | Собрание в нашей фабрике | Ручная базовая платина запирая и запирая на задвижку |
| Башенка | башенка сервопривода 12 станций | IEEPO | 100 разбивочных высот |
| Транспортер обломока | Отечественный |
