VMC850 SMTCL SYMG VMC CNC Вертикальный обрабатывающий центр Машины цепи Система FANUC

VMC850 SMTCL SYMG VMC CNC Вертикальный обрабатывающий центр Машины цепи Система FANUC

Вертикальная станковая станка с ЧПУ 20000 мм/мин

Центр вертикальной обработки с помощью ЦСК системы FANUC

Центр вертикальной обработки VMC CNC

Место происхождения:

Китай

Фирменное наименование:

SMTCL/SYMG

Сертификация:

ISO certification

Номер модели:

VMC850 Q

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Конусность шпинделя::
BT40
Тип::
вертикаль
Система управления CNC::
FANUC, Сименс
Скорость питания (mm/min)::
1 - 20000 mm/min
Располагать точность (mm)::
0,006
Повторимость (X/Y/Z) (mm)::
0,004
Сила мотора шпинделя (kW)::
7.5/11
Емкость журнала инструмента::
24
Размер (L*W*H)::
2400x3125x2840mm
Марка::
SYMG, SMTCL
Условия оплаты и доставки
Количество мин заказа
1 набор
Цена
Подлежит обсуждению
Упаковывая детали
Деревянный случай, хобот олова, другая мореходная упаковка
Время доставки
45-60 дней
Условия оплаты
L/C, T/T, западное соединение
Поставка способности
50 наборов в месяц
Описание продукта

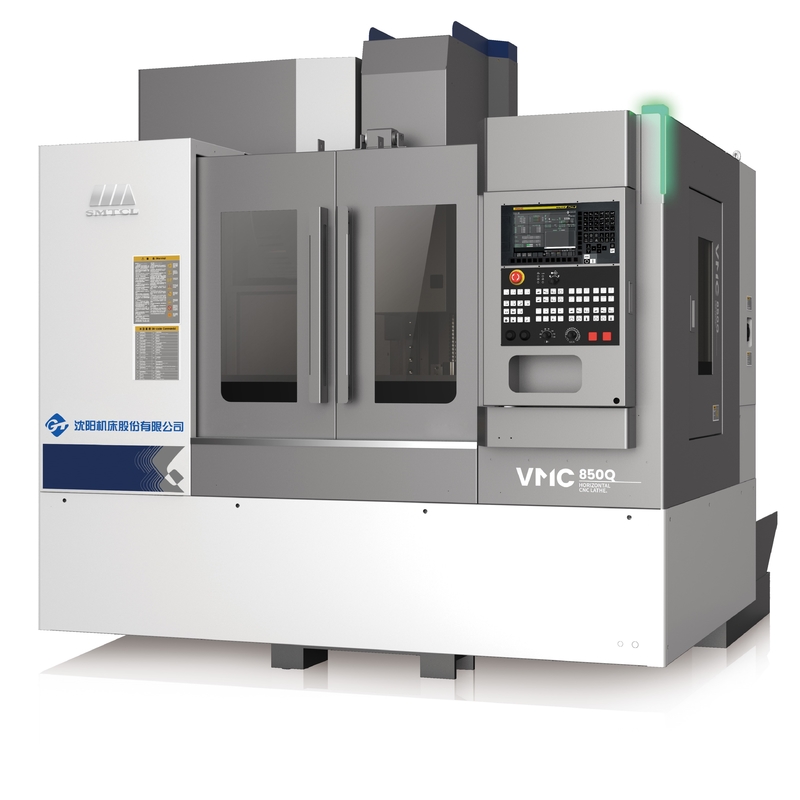

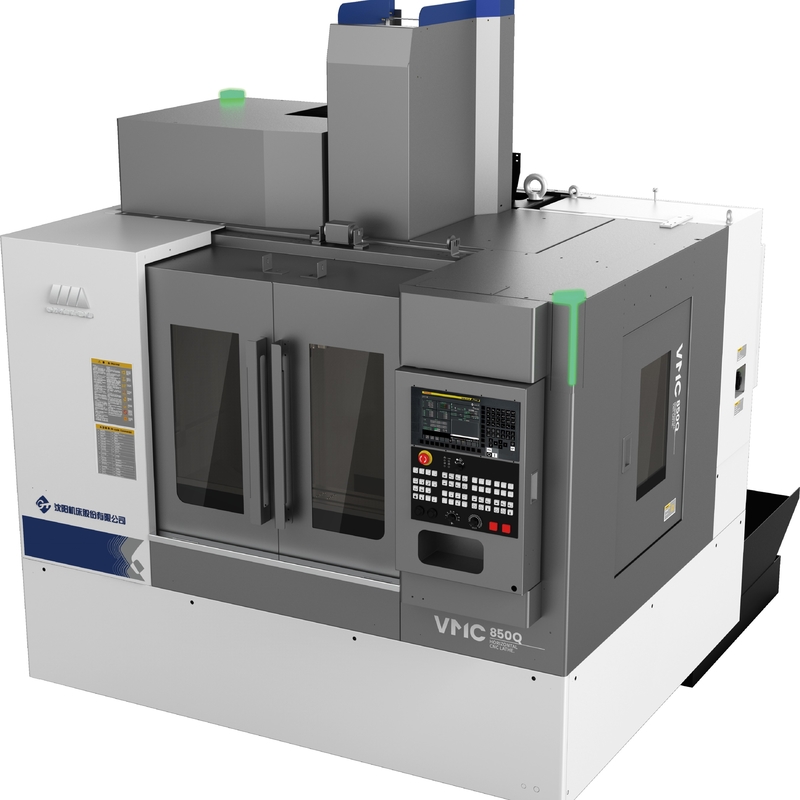

VMC850Q Вертикальный центр обработки

ОБЯЗАНИЯ
VMC850 SMTCL SYMG VMC CNC Вертикальный обрабатывающий центр Машины цепи Система FANUC 0
Простая конструкция и отличная производительность
Свинцовый винт: предварительно затянут

B Рулевая рельса: ролик

С. Спиндель: 10000 оборотов в минуту

D Нагрузка: высокая жесткость

Столб E: тип рысиной кости

F Полотно: большой уклон

VMC850 SMTCL SYMG VMC CNC Вертикальный обрабатывающий центр Машины цепи Система FANUC 1
Свинцовый винт: предварительно вытянут Трёхосный свинцовый винт использует метод установки с фиксированными двумя концами и с 40 высокоточным шаровым винтом большого диаметра,наилучшая скорость реагирования и точность позиционирования могут быть получены путем предварительной обработки растяжкой.
VMC850 SMTCL SYMG VMC CNC Вертикальный обрабатывающий центр Машины цепи Система FANUC 2
B Рулевая рельса: ролик Линейная рулевая рельса выбрана для трех осей для увеличения несущей способности и повышения общей жесткости и надежности станка.Линейное руководство имеет небольшие вибрации при высокой скорости и без ползания при низкой скорости, чтобы обеспечить точность обработки.

VMC850 SMTCL SYMG VMC CNC Вертикальный обрабатывающий центр Машины цепи Система FANUC 3
С. Спиндель: 10000 оборотов в минуту 10000 оборотов в минуту высокоскоростной шпиндель с импортированными специальными подшипниками P4, с высокой точностью, высокой жесткостью;Главный вал прошел тест динамической коррекции баланса перед выходом из завода.

VMC850 SMTCL SYMG VMC CNC Вертикальный обрабатывающий центр Машины цепи Система FANUC 4
D головной материал: высокая жесткость высокая жесткость конструкции коробки шпинделя, улучшить сопротивление резки станка-инструмента и эффективно уменьшить вибрацию шпинделя,для обеспечения точности обработки и поверхности деталей.

VMC850 SMTCL SYMG VMC CNC Вертикальный обрабатывающий центр Машины цепи Система FANUC 5
E-столпец: тип рысиной кости Классическая структура типа "человека", твердая и стабильная, эффективно поддерживает стабильность обработки и несущую способность при высокой скорости перемещения.

VMC850 SMTCL SYMG VMC CNC Вертикальный обрабатывающий центр Машины цепи Система FANUC 6
F кровать: большой наклон Большой угол наклона кровать, эффективно способствует удалению мусора.эффективное улучшение жесткости и стабильности продукта.

VMC850 SMTCL SYMG VMC CNC Вертикальный обрабатывающий центр Машины цепи Система FANUC 7
VMC850 SMTCL SYMG VMC CNC Вертикальный обрабатывающий центр Машины цепи Система FANUC 8
Спецификация продукта

Основные технические характеристики

Основные технические параметры
Положение
Единица
Спецификации
Мощность
Поездка по оси X
мм
850
Поездка по оси Y
мм
500
Поездка по оси Z
мм
540
Нос шпинделя к поверхности стола
мм
120 - 660
Нос шпинделя к поверхности колонны
мм
640
Рабочий стол
Размер стола (L×W)
мм
1000×500
Максимальная нагрузка на стол
в кг
600
Размер T-слота
мм
18х5
Свинцовый
Скорость вращения шпинделя
обороты в минуту
10000
Конусовая вертикаль спиндала/стол спиндала
мм
7/24 конусный
BT2
Двигатель шпинделя
КВ
7.5/11
Максимальный выходной крутящий момент
N.m.
35.8/70
Тип привода шпинделя

Синхронный зубной ремень
Количество кормов
Быстрое прохождение X,Y,Z
М/мин
48/48/48
Максимальная скорость подачи
М/мин
20
А.Т.С.
Мощность хранения инструментов
pc
Тип руки 24
Максимальный диаметр инструмента
мм
150(80)
Максимальная длина инструмента
мм
250
Время смены инструмента ((T-T)
Второй
2.5
Точность
Точность позиционирования X/Y/Z
мм
0.008/0.006/0.006
Позиционирование повторения X/Y/Z
мм
0.005/0.004/0.004
Прочие
Общие размеры ((L×WxH)
мм
2400×3125×2840
Чистая масса машины
в кг
5100
Общая потребность в мощности
КВА
18


Стандартный

1. FANUC OI-MF TYPE ((5)β система управления 2. 10000 вращений в минуту шпиндель, подключенный к ремню 3. 24 дискового манипулятора инструментального магазина 4. Водяной бак + чип для промывки постели 5. Чистый воздушный пистолет, рабочий свет, предупреждающий свет

Необязательно

1. Fanuc Oi-MF TAPE (1)Система2. Fanuc Oi-MF TAPE ((l) αСистема3. Система Siemens 828D CNC 4. Прямое соединение 12000 вращений в минуту механического шпинделя 5. 16000 вращений в минуту, 24000 моторизованного шпинделя 6. 4-я ось вращающего устройства 7. Охлаждение внутри 2MPa, 3MPa,5MPa,7MPa 8. Сепаратор масло-вода 9.Удаление цепных щелчков 10. Оружие с чистой водой 11. Проверка инструментов и запчастей 12.Автоматические двери13Замок безопасности 14. Электрический шкаф и кондиционер

Основная точность

Точность машины реализует стандарт принятия GB/T18400.2-2010 Стандарт принятия точности позиционирования станка и точности повторного позиционирования GB/T18400.4-2010
Инспекционные пункты
Производственный стандарт
Точность обработки
IT6
Точность позиционирования
Ось X (мм)
0.008
Ось Y (мм)
0.006
Ось Z (мм)
0.006
Точность повторного позиционирования
Ось X (мм)
0.005
Ось Y (мм)
0.004
Ось Z (мм)
0.004

Основная конфигурация

Основная конфигурация станка-инструмента и список приобретенных деталей
Положение
Спецификации
Бренд
Примечания
Система с ЧПУ
FANUC Oi-MF PLUS TYPE ((5)
FANUC

Главный двигатель
βiI 8/12000-B
FANUC

Двигатель X-оси
βiSc 12/3000-B
FANUC

Двигатель на оси Y
βiSc 12/3000-B
FANUC

Двигатель Z-оси
βiS 22B/3000-B
FANUC

Свинцовый подшипник X-оси
30х62х15
NSK/FAG/NACHI/NTN

Подшипник на винтовой оси Y
30х62х15
NSK/FAG/NACHI/NTN

Подшипник с винтовым приводом по оси Z
30х62х15
NSK/FAG/NACHI/NTN

Шаровой винт по оси Х
φ40×16,C3
THK/PMI/HIWN

Свинцовый винт по оси Y
φ40×16,C3
THK/PMI/HIWN

Свинцовый винт Z-оси
φ40×16,C3
THK/PMI/HIWN

Путь направления оси X
35
THK/REXROTH/PMI/HIWN

Путь направления оси Y
45
THK/REXROTH/PMI/HIWN

Путь направления оси Z
45
THK/REXROTH/PMI/HIWN

Случай обработки
VMC850 SMTCL SYMG VMC CNC Вертикальный обрабатывающий центр Машины цепи Система FANUC 9
VMC850 SMTCL SYMG VMC CNC Вертикальный обрабатывающий центр Машины цепи Система FANUC 10

VMC850 SMTCL SYMG VMC CNC Вертикальный обрабатывающий центр Машины цепи Система FANUC 11
VMC850 SMTCL SYMG VMC CNC Вертикальный обрабатывающий центр Машины цепи Система FANUC 12

Вопрос 1: Как я могу получить предложение?
Ответ: Оставьте заказ с требованиями к покупке, и мы ответим вам как можно скорее.
Q2: Можете ли вы предоставить настраиваемую машину или SPM (машину специального назначения)?
О: Да, мы предоставляем решения для наших клиентов, чтобы повысить эффективность.
Вопрос 3: Каковы ваши гарантийные условия?
Ответ: Мы поставляем замену дефектных деталей в течение 12 месяцев, начиная с даты налога машины.
Вопрос 4: Почему вы выбрали вашу компанию?
Ответ: Продукция от разработки, проектирования, производства, сборки всего производственного процесса осуществляется между заводами с полной производственной цепочкой, которая является вашей самой надежной гарантией.И большинство брендов CNC может быть выбрано в соответствии с потребностями пользователей.
Q5: Стандартные аксессуары включены в цену?
О: Да, все наши цены включают стандартные аксессуары.
Q6: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
О: Мы можем предоставить этот вид услуг. Когда машины прибывают на место установки покупателя, мы можем своевременно отправить инженеров-механиков и инженеров-электриков для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
Q7: Как я могу выбрать наиболее подходящие машины?
О: Пожалуйста, перечислите ваши спецификации или рисунок продукции, мы выберем наиболее подходящие машины для вас.
Вопрос 8: Каковы основные продукты вашей компании?
A: Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный центр обработки, обычный вертикальный стан, буровая машина, радиальная буровая машина и т. Д.
Вопрос 9: Каковы условия оплаты?
A:T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
