SMTCL 10000rpm FANUC CNC Вертикальный центр обработки VMC850Q CNC фрезерная машина с 4-ой поворотной панелью
Подробная информация о продукции
| перемещение по оси Z: | 540 мм | Бренд: | СМТКЛ |
|---|---|---|---|
| Конус шпинделя:: | БТ40 | Тип:: | Вертикальный |
| Система управления ЧПУ:: | ФАНУК, Сименс | Скорость подачи (мм/мин):: | 1 - 20000 мм/мин |
| Точность позиционирования (мм):: | 0,006 | Повторяемость (X/Y/Z) (мм):: | 0,004 |
| Мощность двигателя шпинделя (кВт):: | 7,5/11 | Емкость магазина инструментов:: | 24 |
| Размер (л*ш*ч):: | 2400x3125x2840 мм | перемещение по оси X: | 850 мм |
| Перемещение по оси Y: | 500 мм | ||
| Выделить |
Высокая жесткость вертикальный центр поворота с ЧПУ,Многофункциональная CNC фрезерная буровая машина,Многофункциональный инструмент для обработки станков с ЧПУ |
||
Описание продукта

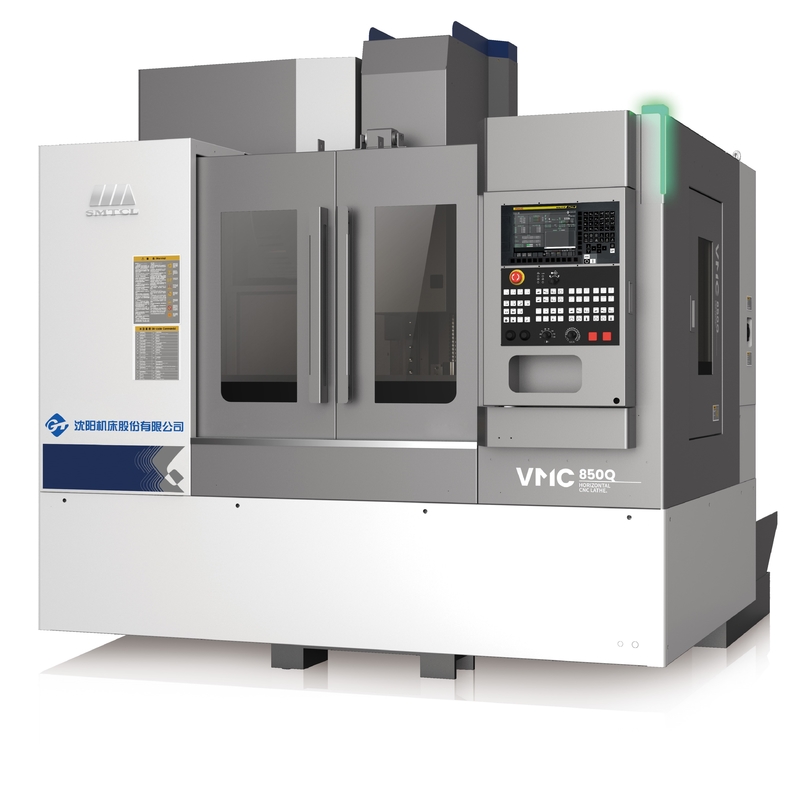

SMTCL 10000 об/мин FANUC CNC Вертикально-фрезерный обрабатывающий центр VMC850Q CNC фрезерный станок с 4-осевым поворотным столом
Вертикально-фрезерный обрабатывающий центр VMC850Q нового поколения имеет вертикальную компоновку рамы, поперечную структуру скольжения, высокожесткую колонну типа «елочка», перевернутую трапециевидную шпиндельную коробку, низкий центр тяжести, высокожесткую станину, трехкоординатные роликовые направляющие для обеспечения хорошей точности работы станка, высокой прочности и отличной стабильности точности; Конструкция станка проста и компактна, площадь основания мала, что способствует сборке автоматической линии; Может выполнять фрезерование поверхностей, сверление, растачивание, развертывание, обработку 2D и 3D поверхностей, нарезание резьбы и другие процессы высокоточной обработки. Простота эксплуатации, высокая скорость и высокая эффективность, интеллектуальность и стабильность.
Особенности продукта:
1, Высокая жесткость и высокая стабильность конструкции
- Высокопрочная цельнолитая станина
- Трехкоординатные роликовые направляющие класса P
- Колонна типа «елочка» с большим пролетом
2, Хорошая точность и сохранение точности
- Предварительно натянутый ходовой винт C3
- Технология тепловой симметрии
- Технология компенсации ошибок
3, Безопасность, защита окружающей среды, высокая производительность
- Трехкоординатное быстрое перемещение 48 м/мин
- Шпиндель с прямым приводом 12000 об/мин
- Двухспиральный стружкоотвод станины
Детали продукта:
Основные технические параметры
| Наименование | Ед. изм. | Спецификации | |
| Емкость | Перемещение по оси X | мм | 850 |
| Перемещение по оси Y | мм | 500 | |
| Перемещение по оси Z | мм | 540 | |
| Расстояние от торца шпинделя до поверхности стола | мм | 120-660 | |
| Расстояние от торца шпинделя до поверхности колонны | мм | 640 | |
| Рабочий стол | Размер стола (Д×Ш) | мм | 1000×500 |
| Максимальная нагрузка на стол | кг | 600 | |
| Размер Т-образного паза | мм | 18×5 | |
| Шпиндель | Скорость вращения шпинделя | об/мин | 10000 |
| Конус шпинделя/хвостовик шпинделя | мм | 7/24 конус | |
| BT40 | |||
| Двигатель шпинделя | кВт | 7.5/11 | |
| Максимальный выходной крутящий момент | Н.м | 35.8/70 | |
| Тип привода шпинделя | Зубчатый ремень | ||
| Скорость подачи | X, Y, Z быстрое перемещение | М/мин | 48/48/48 |
| Максимальная скорость резания | М/мин | 20 | |
| A.T.C | Емкость магазина инструментов | шт. | Манипулятор рычажного типа 24 |
| Максимальный диаметр инструмента | мм | 150(80) | |
| Максимальная длина инструмента | мм | 250 | |
| Время смены инструмента (T-T) | сек | 2.5 | |
| Точность | Точность позиционирования X/Y/Z | мм | 0.008/0.006/0.006 |
| Точность повторного позиционирования X/Y/Z | мм | 0.005/0.004/0.004 | |
| Прочее | Габаритные размеры (Д×Ш×В) | мм | 2400×3125×2840 |
| Вес нетто станка | кг | 5100 | |
| Общая потребляемая мощность | кВА | 18 | |
- Система управления FANUC OI-MF TYPE(5)β
- Шпиндель 10000 об/мин, ременной привод
- Магазин инструментов на 24 диска
- Бак для воды + промывка станины от стружки
- Пистолет для чистого воздуха, рабочий свет, сигнальная лампа
- Система Fanuc Oi-MF TAPE(l)β
- Система Fanuc Oi-MF TAPE(l)α
- Система Siemens 828D CNC
- Механический шпиндель с прямым приводом 12000 об/мин
- Моторизованный шпиндель 16000 об/мин, 24000 об/мин
- 4-осевой поворотный стол
- Охлаждение внутри 2МПа, 3МПа, 5МПа, 7МПа
- Масловодоотделитель
- Цепной стружкоотвод
- Пистолет для чистой воды
- Проверка инструмента и заготовки
- автоматическая дверь
- Замок безопасности двери
- Шкаф электрооборудования и кондиционер
Точность станка соответствует стандарту приемки GB/T18400.2-2010 Стандарт приемки точности позиционирования и точности повторного позиционирования станков GB/T18400.4-2010
| Проверяемые параметры | Заводской стандарт | |
| Точность обработки | IT6 | |
| Точность позиционирования | Ось X (мм) | 0.008 |
| Ось Y (мм) | 0.006 | |
| Ось Z (мм) | 0.006 | |
| Точность повторного позиционирования | Ось X (мм) | 0.005 |
| Ось Y (мм) | 0.004 | |
| Ось Z (мм) | 0.004 | |
Основная конфигурация станка и список закупленных деталей
| Наименование | Спецификации | Бренд | Примечания |

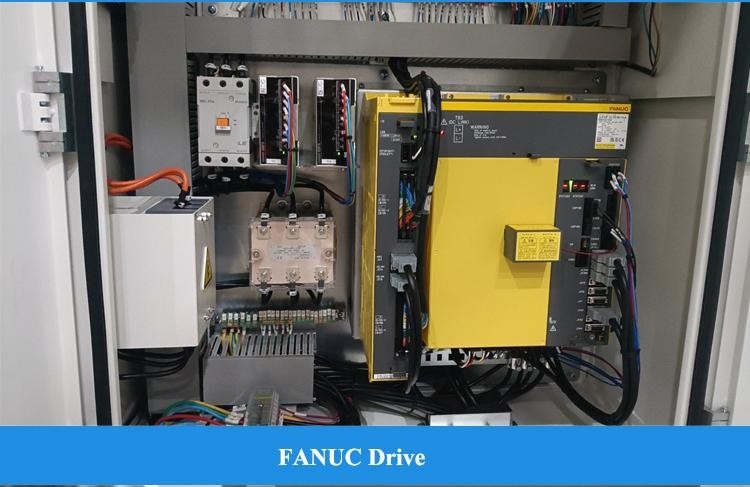

| Система ЧПУ | FANUC Oi-MF PLUS TYPE(5) | FANUC | |
| Основной двигатель | βiI 8/12000-B | FANUC | |
| Двигатель оси X | βiSc 12/3000-B | FANUC | |
| Двигатель оси Y | βiSc 12/3000-B | FANUC | |
| Двигатель оси Z | βiS 22B/3000-B | FANUC | |
| Подшипник винта оси X | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Подшипник винта оси Y | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Подшипник винта оси Z | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Шариковый винт оси X | φ40×16,C3 | THK/PMI/HIWN | |
| Шариковый винт оси Y | φ40×16,C3 | THK/PMI/HIWN | |
| Шариковый винт оси Z | φ40×16,C3 | THK/PMI/HIWN | |
| Направляющая ось X | 35 | THK/REXROTH/PMI/HIWN | |
| Направляющая ось Y | 45 | THK/REXROTH/PMI/HIWN | |
| Направляющая ось Z | 45 | THK/REXROTH/PMI/HIWN |
Почему выбирают нас:
- Высочайшее качество, запросы клиентов превыше всего
- 30+ лет истории исследований и разработок, компания основана в 1993 году
- Высокотехнологичный производитель с возможностями исследований и проектирования
- Стабильная и отлаженная система поставок
- Молодые активные менеджеры по продажам и инженеры для оперативного обслуживания (24 часа онлайн)
- Модернизация механизма в соответствии с эргономикой и простотой обслуживания
- Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
О нас:
Добро пожаловать в гости!
Shanghai HD M&E Tech Co., Ltd расположена в Шанхае, Китай. Мы специализируемся на токарных станках с ЧПУ, вертикально-фрезерных обрабатывающих центрах, горизонтально-фрезерных обрабатывающих центрах, портальных обрабатывающих центрах, пятикоординатных обрабатывающих центрах, токарно-фрезерных центрах и различных других станках с ЧПУ. У нас более 200 видов станков. Качество и технологии продукции достигли международного передового уровня.
Наш завод имеет более 80-летнюю историю производства станков. Первый токарный станок, сверлильный станок и расточный станок были произведены здесь. Мы являемся одним из лидеров китайской станкостроительной промышленности и крупнейшим производителем станков в Китае. Продукция станкостроения охватывает автомобильную, авиационную, новую энергетику, строительную технику, судостроение, насосы и клапаны, подшипники, 3C электронику, пресс-формы и другие отрасли. Наша миссия — предоставлять станки с передовыми технологиями, высоким качеством и хорошим обслуживанием нашим клиентам по всему миру!
Наш завод:
Часто задаваемые вопросы:
В1. Вы торговая компания или производственная компания?
Мы производственная компания.
В2. Какова основная продукция вашей компании?
Мы специализируемся на всех видах станков, таких как токарные станки с ЧПУ, фрезерные станки с ЧПУ, вертикально-фрезерные обрабатывающие центры, обычные токарные станки, сверлильные станки, радиально-сверлильные станки и т. д.
В3. Можете ли вы предоставить индивидуальный станок или SPM (специальный станок)?
Да, мы предоставляем интеллектуальные решения с ЧПУ для наших клиентов с целью повышения эффективности.
В4: Каковы ваши гарантийные условия?
Мы предоставим замену деталей, которые окажутся дефектными, в течение 12 месяцев,
начиная с даты коносамента на станок.
В5. Какие услуги предоставляются?
Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: Круглосуточная онлайн-служба 7 дней в неделю, удаленное руководство по установке, интеграция с системой программного обеспечения клиента
В6: Почему стоит выбрать вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса осуществляется
между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
В7: Может ли ваша компания отправить технический персонал в нашу компанию и руководить нашими работниками за рубежом?
Мы можем предоставить такой вид услуг. Когда станки прибудут на место установки покупателя, мы можем своевременно направить инженеров-механиков и электриков для установки в соответствии с графиком покупателя. Все это может быть рассчитано и указано в контракте. Продавец будет сотрудничать с покупателем в оформлении визы и подготовке к установке перед выездом за границу.
В8: Каковы условия оплаты?
T/T 30% первоначальный взнос при заказе, 70% остаток платежа перед отгрузкой. безотзывный аккредитив по предъявлении
