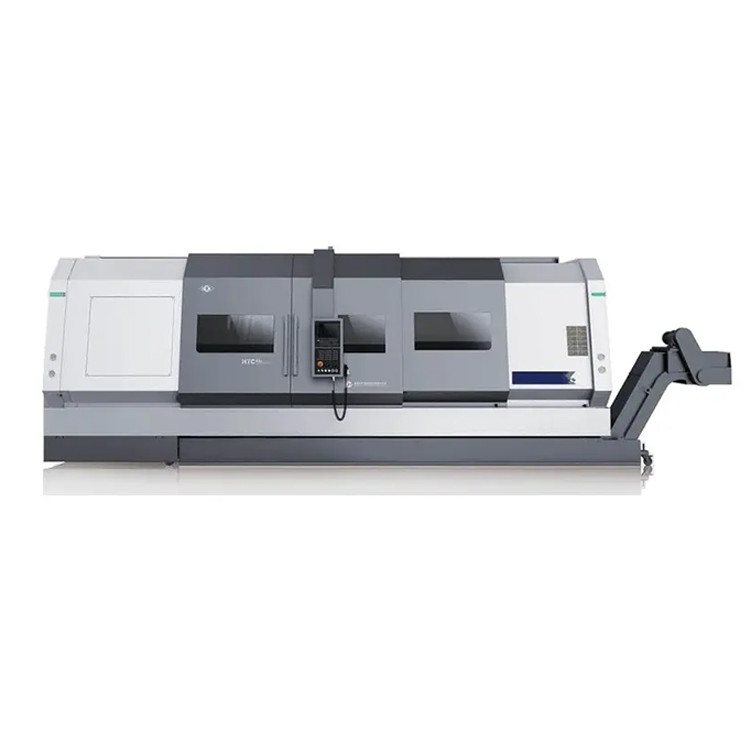

Горизонтальный станковод с ЧПУ HTC50nm Система Fanuc Склонное ложе ЦПУ
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | HTC 50nm |
|---|---|---|---|

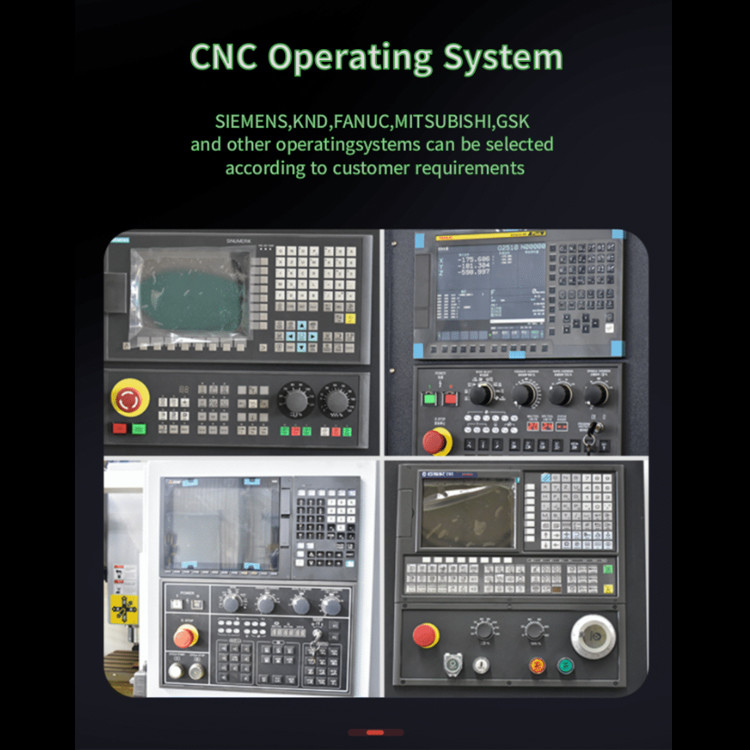

| Система управления с ЧПУ: | GSK/FANUC/SIEMENS | CNC или нет: | ЧПУ |
| Ключевое слово: | поворачивая центр | Приложение: | Работа с металлами различного назначения |
| Максимальное качание над кроватью: | Φ650 | Максимальное качание над экипажом: | Φ500 |
| Максимальный режа диаметр: | Φ500 | Максимум. длина резки: | 500/1000/1500/2000/2500 |
| Диаметр расточки шпинделя: | Φ80 | ||
| Выделить |
Горизонтальный центр поворота станка с ЧПУ,Металлический горизонтальный CNC-токарный станк с наклонной кроватью,Филировальная машина системы CNC Fanuc |
||
Описание продукта
Описание продукта:

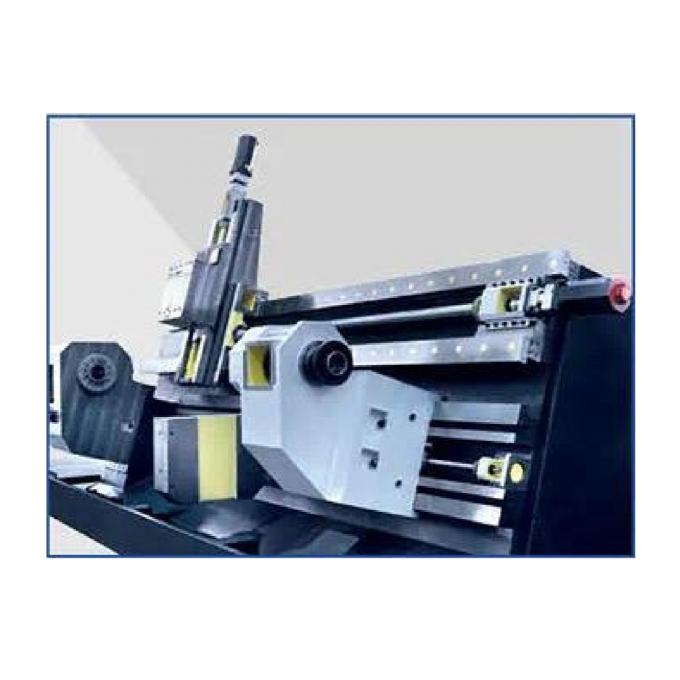

Особенности продукта:
методом, что эффективно устраняет вибрацию во время работы станка и резки, повышает надежность и легкость
обслуживания, что позволяет клиентам получать долговечное и стабильное качество обработки.
|
Элемент
|
ЕДИНИЦА
|
HTC 50nm
|
|
Макс. поворот над станиной
|
мм
|
Φ650
|
|
Макс. поворот над суппортом
|
мм
|
Φ500
|
|
Макс. диаметр резания (диск/вал)
|
мм
|
Φ500
|
|
Макс. длина резания
|
мм
|
500/1000/1500/2000/2500
|
|
Диаметр отверстия шпинделя
|
мм
|
Φ80
|
|
Форма носа шпинделя
|
|
A2-8
|
|
Макс. диаметр проходного прутка
|
мм
|
Φ65
|
|
Мощность главного двигателя (непрерывная / 30 мин)
|
кВт
|
22/30
|
|
Диапазон скорости шпинделя / Макс. выходной крутящий момент
|
об/мин
|
35~3000 / 860
|
|
Диаметр патрона
|
дюйм
|
10”
|
|
Макс. ход по оси X
|
мм
|
270
|
|
Макс. ход по оси Z
|
мм
|
600/1100/1600/2100/2600
|
|
Скорость быстрого перемещения (ось X / Z)
|
м/мин
|
12/12
|
|

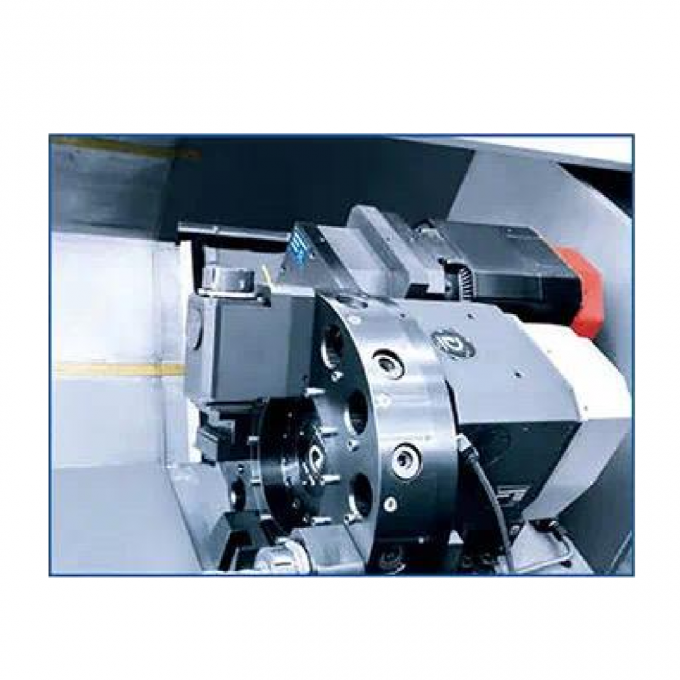

Форма инструментальной револьверной головки
|
|
Горизонтальная 12-позиционная револьверная головка
|
|
Размер хвостовика инструмента
|
мм
|
25X25/Φ50
|
|
Точность позиционирования (ось X)
|
мм
|
0.01
|
|
Точность позиционирования (ось Z)
|
мм
|
0.015/0.015/0.020/0.025/0.035
|
|
Точность позиционирования (ось C)
|
|
40”
|
|
Точность повторного позиционирования (ось X)
|
мм
|
0.005
|
|
Точность повторного позиционирования (ось Z)
|
мм
|
0.007/0.007/0.010/0.013/0.020
|
|
Точность повторного позиционирования (ось C)
|
|
28”
|
|
Точность обработки
|
|
IT6
|
|
Макс. вес дисковой заготовки
|
кг
|
200
|
|
Макс. вес валовой заготовки
|
кг
|
800
|
|
Вес станка
|
кг
|
5500/7500/9000/11000/12500
|
|
Габаритные размеры станка (ДхШхВ)
|
мм
|
4050x2286x2260; 4550x2286x2260; 5050x2286x2260;
5500x2286x2260; 6050x2286x2260
|

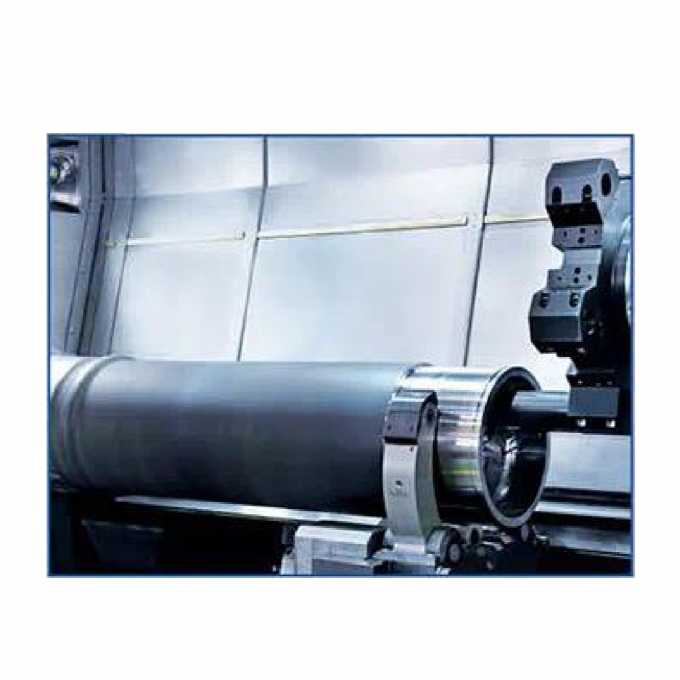

Применение в промышленности:

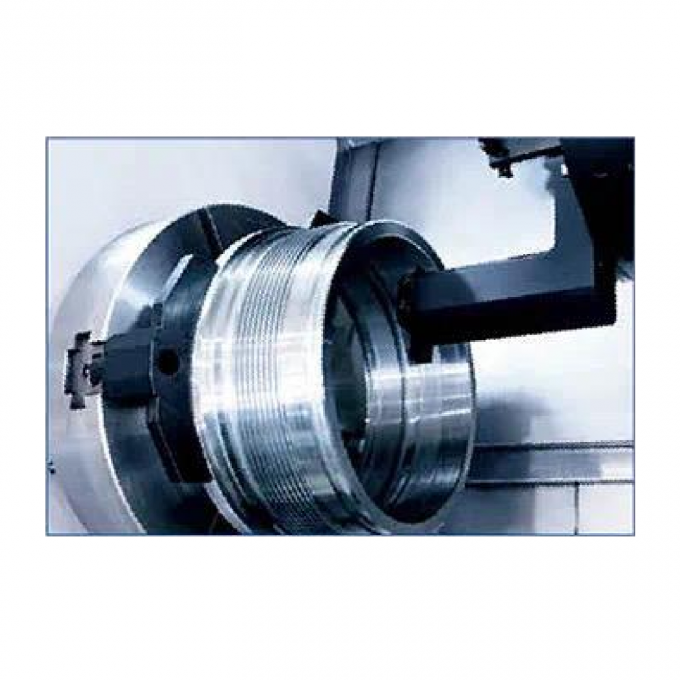

Пример заготовки: направляющая втулка

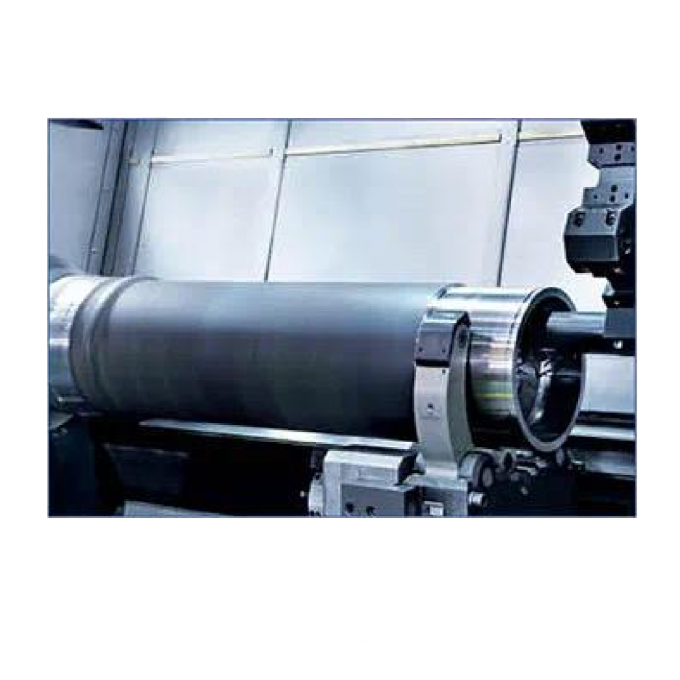

Пример заготовки: средний цилиндр 500

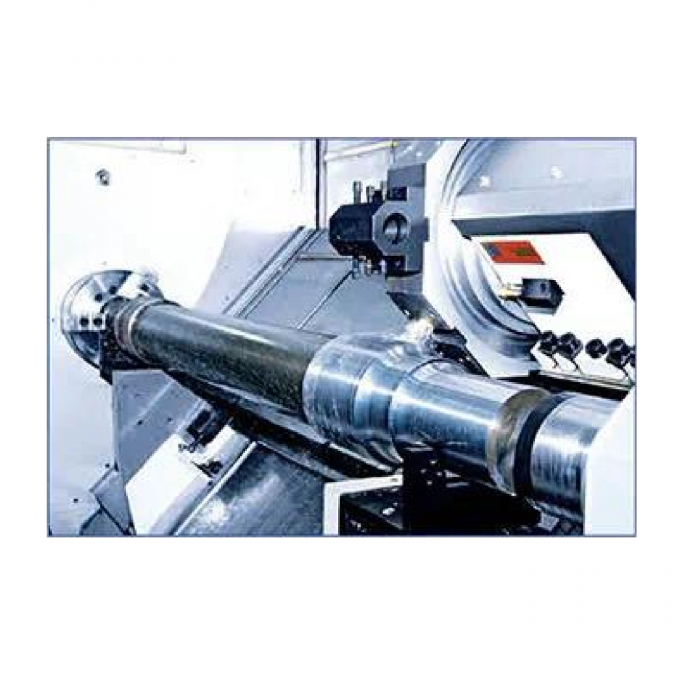

Пример заготовки: приводной вал

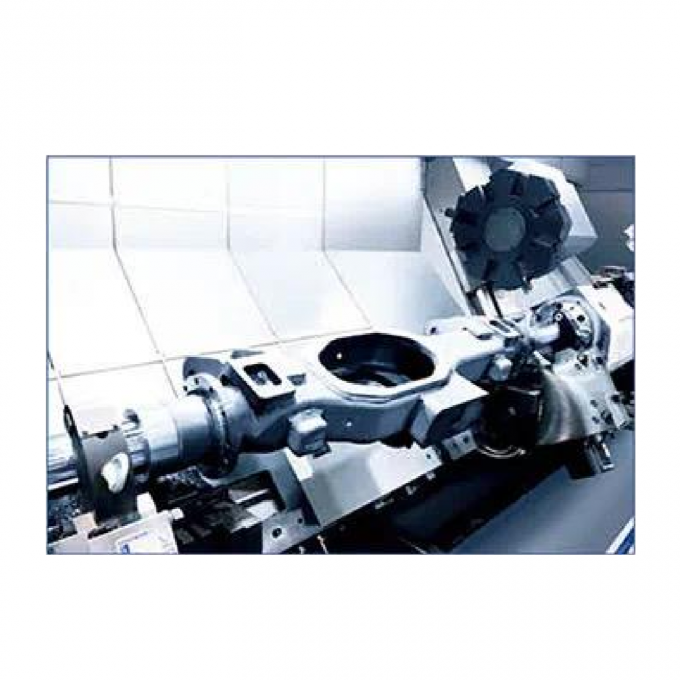

Пример заготовки: ось RE2B
НАШ СЕРВИС:
Гарантируем получение высококачественного станка
1. Каждая деталь должна быть проверена
2. Контроль более 100 производственных процессов
3. Более 200 пунктов контроля
4. Обработка образцов каждого станка
5. 72-часовой пробный запуск перед поставкой
◆ 30+ лет истории исследований и разработок, компания основана в 1993 году
◆ Высокотехнологичный производитель с возможностями исследований и проектирования
◆ Стабильная и зрелая система поставок
◆ Молодые активные продажи и инженеры для мгновенного обслуживания (онлайн 24 часа)
◆ Модернизация механизма в соответствии с эргономикой и простотой обслуживания
◆ Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
FAQ:
Q1. Вы торговая компания или производственная компания?
начиная с даты коносамента станка.
Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
