Токарный станок с ЧПУ для обработки металла HTC63n Heavy Duty Horizontal Lathe Milling Machine

Токарный станок с ЧПУ для обработки металла HTC63n Heavy Duty Horizontal Lathe Milling Machine

Центр CNC кровати скоса поворачивая

3-осевой центр обработки металлов с помощью ЧПУ

Тяжелая горизонтальная фрезерная машина

Место происхождения:

Китай

Фирменное наименование:

SMTCL

Сертификация:

CE ISO certification

Номер модели:

HTC63n

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Фирменное наименование:
SMTCL
Номер модели:
HTC63n

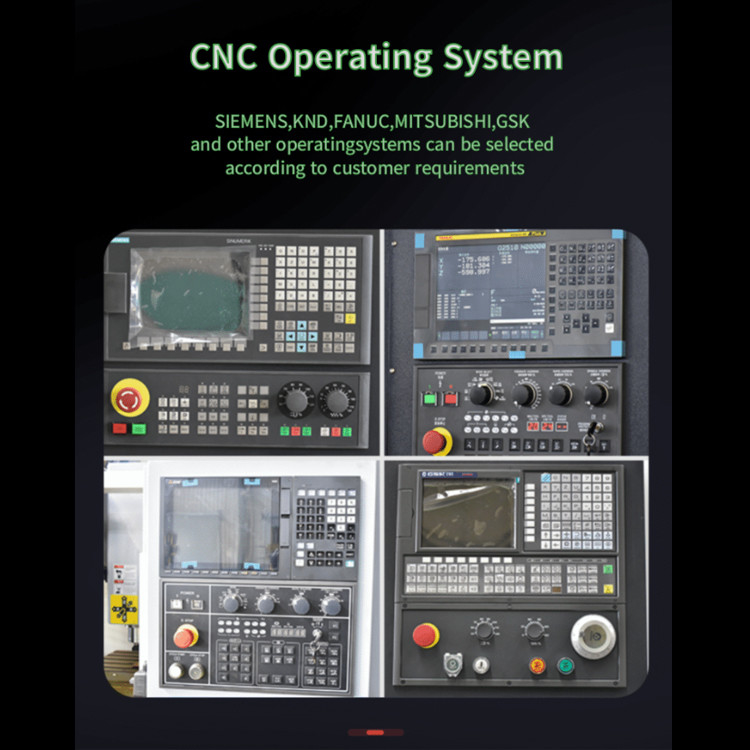

Система управления с ЧПУ:
GSK/FANUC/SIEMENS
CNC или нет:
ЧПУ
Ключевое слово:
поворачивая центр
Приложение:
Работа с металлами различного назначения
Максимальное качание над кроватью:
Φ1000/Φ1000/Φ970/Φ950
Максимальное качание над экипажом:
Φ630
Максимальный диаметр резки (диск/остров):
Φ750/Φ630
Максимум. длина резки:
1400/1900/2900/3900
Диаметр расточки шпинделя:
Φ100 /Φ130
Условия оплаты и доставки
Количество мин заказа
1
Упаковывая детали
Деревянный случай, хобот олова, другая мореходная упаковка
Время доставки
45-60 дней
Условия оплаты
T/T, L/C, западное соединение
Поставка способности
50 наборов в месяц
Описание продукта

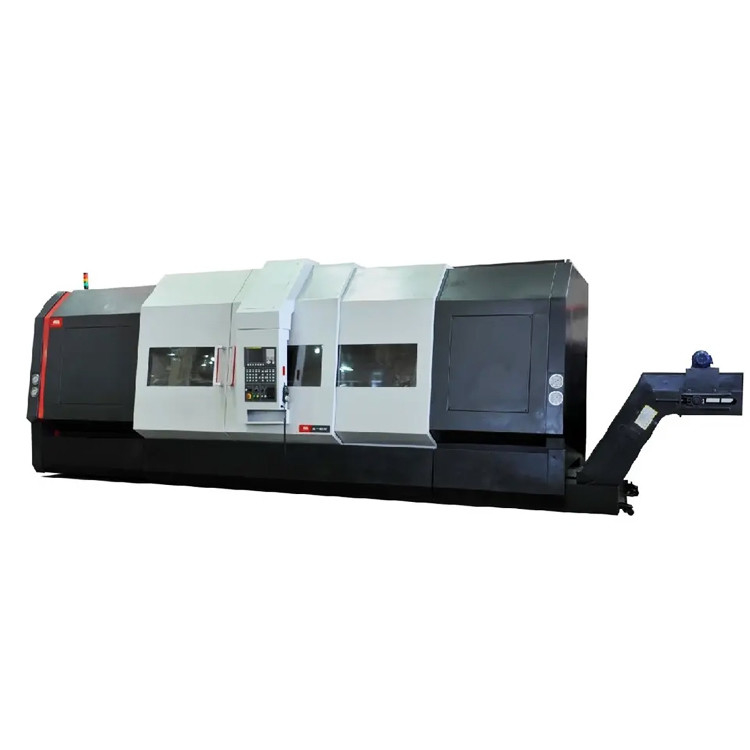

Токарный станок с ЧПУ для обработки металла HTC63n Heavy Duty Horizontal Lathe Milling Machine 0

Описание продукта:

Наклонный токарный станок с ЧПУ для обработки металла HTC63n, сверхмощный горизонтальный токарно-фрезерный станок

Серия HTC63nm/nyТокарные станки с ЧПУ в основном используются для резки внутренней и внешней цилиндрической поверхности деталей валов или дисков, внутренней и внешней конической поверхности под любым углом конуса, сложной вращающейся внутренней и внешней поверхности, а также цилиндрических резьб, которые могут использоваться для нарезания канавок, сверления, развертывания, растачивания и расточки.

Особенности продукта:

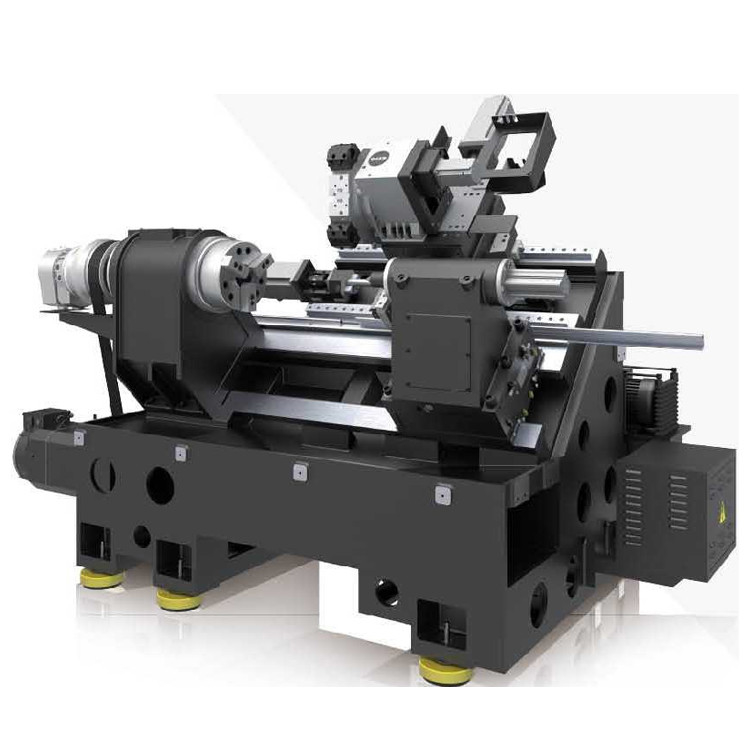

Токарный станок с ЧПУ для обработки металла HTC63n Heavy Duty Horizontal Lathe Milling Machine 1
A: Высокая жесткость
Он использует наклонную станину 45° и 75° с высокой жесткостью, а все отливки оптимизированы методом конечных элементов.
методом, что эффективно устраняет вибрацию во время работы станка и резки, повышает надежность и упрощает
обслуживание, позволяя клиентам получать долговечное и стабильное качество обработки.
Токарный станок с ЧПУ для обработки металла HTC63n Heavy Duty Horizontal Lathe Milling Machine 2
B: Высокая точность

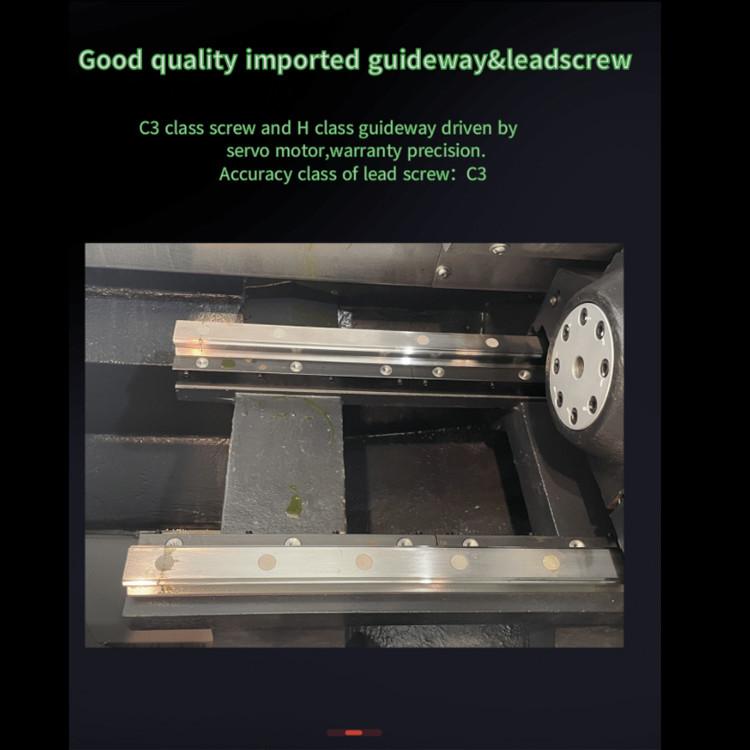

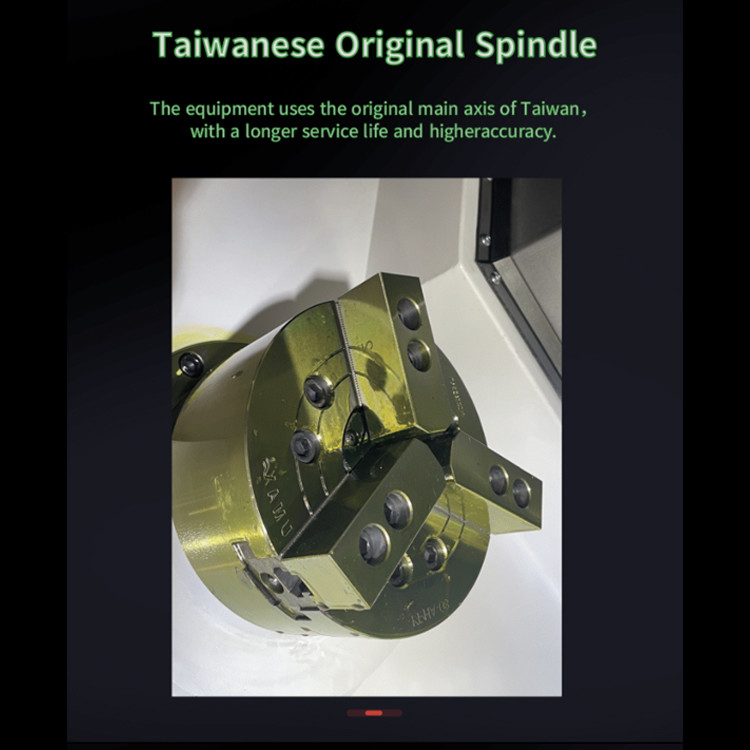

Все детали станка используют прецизионные шлифованные детали от известных производителей в стране и за рубежом. Передовая конструктивная конструкция и совершенные технологические меры делают общую компоновку компактной, гармоничной и обладающей хорошей жесткостью, обеспечивая высокую точность обработки станка и длительное сохранение точности.
Токарный станок с ЧПУ для обработки металла HTC63n Heavy Duty Horizontal Lathe Milling Machine 3
C: Приятный
Дополнительный станок с наклонной станиной 75°, оснащенный вертикальной и горизонтальной центральной рамой, центр шпинделя находится ближе к оператору, что удобно для загрузки и выгрузки заготовок и удаления стружки.D: Богатая конфигурация
Токарный станок с ЧПУ для обработки металла HTC63n Heavy Duty Horizontal Lathe Milling Machine 4
Станок может быть сконфигурирован с различными модулями для удовлетворения различных потребностей клиентов. Некоторые модели могут быть оснащены револьверной головкой с приводом для превращения в токарный центр, с богатой конфигурацией и высокой стоимостью.
Параметры продукта:
Элемент
ЕДИНИЦА
Серия HTC63nm
Серия HTC63ny
Макс. поворот над станиной
мм

4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
Φ1000/Φ1000/Φ970/Φ950
Макс. поворот над суппортом
мм

4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
Φ630
Макс. длина резания
мм

4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
Φ630
Макс. длина резания
мм
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
1400/1900/2900/3900
Диаметр отверстия шпинделя
мм
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
Φ130
Форма носка шпинделя
A2-11


Макс. диаметр проходного прутка
Макс. диаметр проходного прутка
мм

4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
Φ115 (с гидравлическим полым патроном)
Мощность главного двигателя (непрерывная / 30 мин)
кВт

22/30
30/37
Диапазон скорости шпинделя / Макс. крутящий момент на выходе
об/мин

(Механический 2 шага) 20~2000 / 950
(Механический 2 шага) 20~1200 / 2450
Диаметр патрона
дюйм
15"
15"
Макс. ход по оси X
мм

4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
Макс. ход по оси Z
Макс. ход по оси Z
мм

4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
1550/2050/3050/4050
Быстрая скорость (ось X)
м/мин

10
12/15;12/12;12/12;12/12
Быстрая скорость (ось Z)
м/мин
10

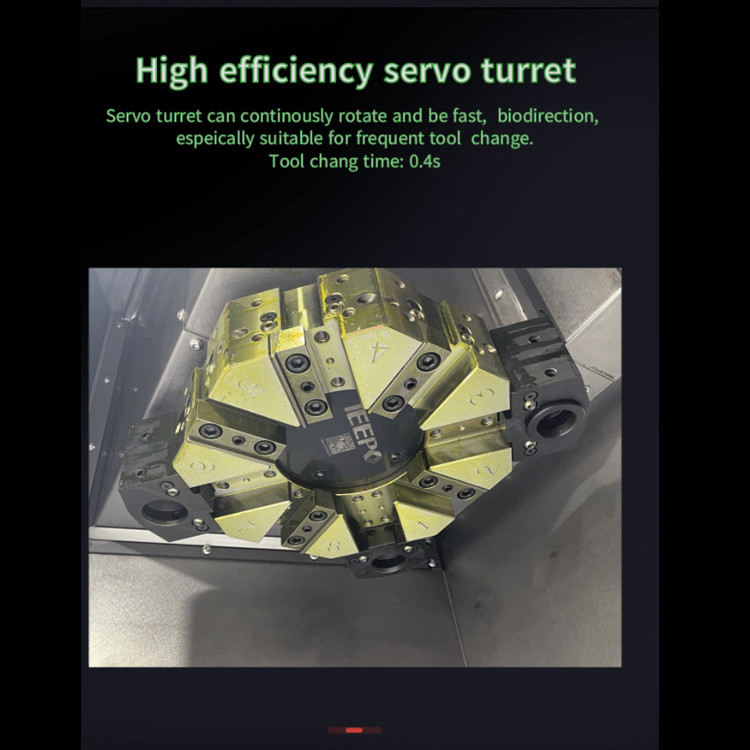

Форма револьверной головки
Горизонтальная 12-позиционная револьверная головка


Размер хвостовика инструмента
Размер хвостовика инструмента
мм

4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
32×32/ Φ50
Точность позиционирования (ось X)
мм

4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
Точность позиционирования (ось Z)
Точность позиционирования (ось Z)
мм

4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
0.026/0.035/0.040/0.048
Точность повторного позиционирования (ось X)
мм

4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
Точность повторного позиционирования (ось Z)

мм

4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
0.010/0.013/0.016/0.016
Точность обработки
IT6

Макс. вес дисковой заготовки
Макс. вес дисковой заготовки
кг

14000/17000/20000/23000
Макс. вес заготовки вала
Макс. вес заготовки вала
кг

14000/17000/20000/23000
Вес станка
Вес станка
кг
14000/17000/20000/23000
Габаритные размеры станка (ДхШхВ)
Габаритные размеры станка (ДхШхВ)
мм

4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
5400x2825x2680/5900x2825x2680/ 6900x2825x2680/7900x2825x2680

Применение в промышленности:

Пример заготовки: направляющая втулка

Токарный станок с ЧПУ для обработки металла HTC63n Heavy Duty Horizontal Lathe Milling Machine 5

Модель обработки: HTC50t Материал заготовки: 27SiMn Линейная скорость: 120-180 м/мин Скорость подачи: 0,1-8 мм/об (включая резьбу) Эффективность обработки: 26 минут

Пример заготовки: средний цилиндр 500
Токарный станок с ЧПУ для обработки металла HTC63n Heavy Duty Horizontal Lathe Milling Machine 6

Модель обработки: HTC63350t Материал заготовки: 27SiMn Линейная скорость: 120-180 м/мин Скорость подачи: 02-10 мм/об (включая резьбу) Эффективность обработки: 75 минут

Пример заготовки: приводной вал
Токарный станок с ЧПУ для обработки металла HTC63n Heavy Duty Horizontal Lathe Milling Machine 7

Модель обработки: CQ850n Материал заготовки: 40Cr Линейная скорость: 150-180 м/мин Скорость подачи: 0,1-0,3 мм/об Эффективность обработки: 12 минут

Пример заготовки: ось RE2B
Токарный станок с ЧПУ для обработки металла HTC63n Heavy Duty Horizontal Lathe Milling Machine 8

Модель обработки: HTC63n (двухревольверный) Материал заготовки: 35CrMo Линейная скорость: 150-260 м/мин Скорость подачи: 0,2-0,5 мм/об (включая резьбу) Эффективность обработки: 39 минут.

НАШ сервис:

Гарантируем получение высококачественного станка

1. Каждая деталь должна быть проверена
2. Контроль более 100 производственных процессов
3. Более 200 пунктов контроля
4. Обработка образцов каждого станка
5. 72-часовой пробный запуск перед поставкой
Почему выбирают нас:

◆ Чувство высочайшего качества, запросы клиентов на первом месте
◆ 30+ лет истории исследований и разработок, компания основана в 1993 году
◆ Высокотехнологичный производитель с возможностями исследований и проектирования
◆ Стабильная и зрелая система поставок
◆ Молодые активные продавцы и инженеры для мгновенного обслуживания (онлайн 24 часа)
◆ Модернизация механизма в соответствии с эргономикой и простотой обслуживания
◆ Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
О нас:
Добро пожаловать к нам!
Токарный станок с ЧПУ для обработки металла HTC63n Heavy Duty Horizontal Lathe Milling Machine 9
Компания Shanghai HD M&E Tech Co., Ltd расположена в Шанхае, Китай. Мы специализируемся на токарных станках с ЧПУ, вертикальных обрабатывающих центрах, горизонтальных обрабатывающих центрах, портальных обрабатывающих центрах, пятиосевых обрабатывающих центрах, токарно-фрезерных центрах и различном другом оборудовании с ЧПУ. У нас более 200 видов станков. Качество и технология продукции достигли международного передового уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков. Здесь родились первый токарный станок, сверлильный станок и расточной станок. Они были одним из лидеров китайской станкостроительной промышленности и крупнейшим производителем станков в Китае. Продукция станкостроения охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C электронику, пресс-формы и другие отрасли. Мы берем на себя миссию предоставления станков с передовыми технологиями, высоким качеством и хорошим обслуживанием нашим клиентам по всему миру!
Наша фабрика:
Выставка:
Токарный станок с ЧПУ для обработки металла HTC63n Heavy Duty Horizontal Lathe Milling Machine 10
FAQ:
Токарный станок с ЧПУ для обработки металла HTC63n Heavy Duty Horizontal Lathe Milling Machine 11

Q1. Вы торговая компания или производственная компания?



Мы производственная компания.

Q2. Какова основная продукция вашей компании?

Мы специализируемся на всех видах станков, таких как токарные станки с ЧПУ, фрезерные станки с ЧПУ, вертикальные обрабатывающие центры, обычные токарные станки, сверлильные станки, радиально-сверлильные станки и так далее.
Q3. Можете ли вы предоставить индивидуальный станок или SPM (станок специального назначения)?

Да, мы предоставляем интеллектуальные решения с ЧПУ для наших клиентов, чтобы повысить эффективность.
Q4: Каковы ваши гарантийные условия?

Мы предоставим замену деталей, которые окажутся дефектными, в течение 12 месяцев,
начиная с даты коносамента станка.
Q5. Какие услуги?

Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
Q6: Почему стоит выбрать вашу компанию?

Продукция от разработки, проектирования, производства, сборки всего производственного процесса
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?

Мы можем предоставить такой вид услуг. Когда станки прибудут на место установки покупателя, мы можем своевременно отправить инженеров-механиков и электриков для установки в соответствии с графиком покупателя. Все это может быть указано и перечислено в контракте. Продавец будет сотрудничать с покупателем для оформления визы и подготовки к установке перед выездом за границу.
Q8: Каковы условия оплаты?

T/T 30% первоначальный взнос при заказе, 70% остаток платежа перед отправкой. безотзывный аккредитив по предъявлении
