Name: DTC500 Вертикальный центр обработки фрезеровки с ЧПУ высокоточный центр вертикального бурения и нажатия
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: DTC500
Availability: InStock

Дом > продукты > Центр CNC вертикальный подвергая механической обработке >

DTC500 Вертикальный центр обработки фрезеровки с ЧПУ высокоточный центр вертикального бурения и нажатия

Центр обработки фрезерной станции с ЧПУ 20000 мм/мин

Вертикальный центр обработки DTC500

Центр вертикального бурения и добычи

Место происхождения:

Китай

Фирменное наименование:

SMTCL/SYMG

Сертификация:

ISO certification

Номер модели:

DTC500

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Конусность шпинделя::

BT230

Тип::

Вертикальная

Система управления CNC::

Fanuc Siemens Syntec KND GSK

Макс. Скорость:

20000 мм/мин

Сила мотора шпинделя (kW)::

3.7/5.5

Емкость журнала инструмента::

Марка::

SYMG, SMTCL

Поездка по оси X:

500 мм

Перемещение Y-osи:

400 мм

Поездка по оси Z:

300 мм

Размеры Worktable:

650×400 мм

максимально допустимая нагрузка:

250 кг

Условия оплаты и доставки

Количество мин заказа

1 SET

Цена

Подлежит обсуждению

Упаковывая детали

Деревянный случай, хобот олова, другая мореходная упаковка

Время доставки

45-60 дней

Условия оплаты

L/C,T/T,Western Union

Поставка способности

50 наборов в месяц

Родственные продукты

Видео

3-осевая CNC фрезерная машина VMC1100Q высокоточный CNC вертикальный центр обработки

Лучшая цена

Видео

Высокоточный центр вертикальной обработки с ЧПУ VMC850Q Центр обработки с ЧПУ

Лучшая цена

Видео

CNC VMC Вертикальный обрабатывающий центр VMC850Q 4-я ось Cnc вращающийся стол CNC Металлическая вертикальная фрезерная машина

Лучшая цена

Видео

Центр вертикальной обработки VMC1100P 20000rpm Скорость шпинделя Точная обработка деталей форм

Лучшая цена

Свяжитесь с нами

+8613916455787

sales@huidijd.com

86-021-61195255

Свяжитесь сейчас

Описание продукта

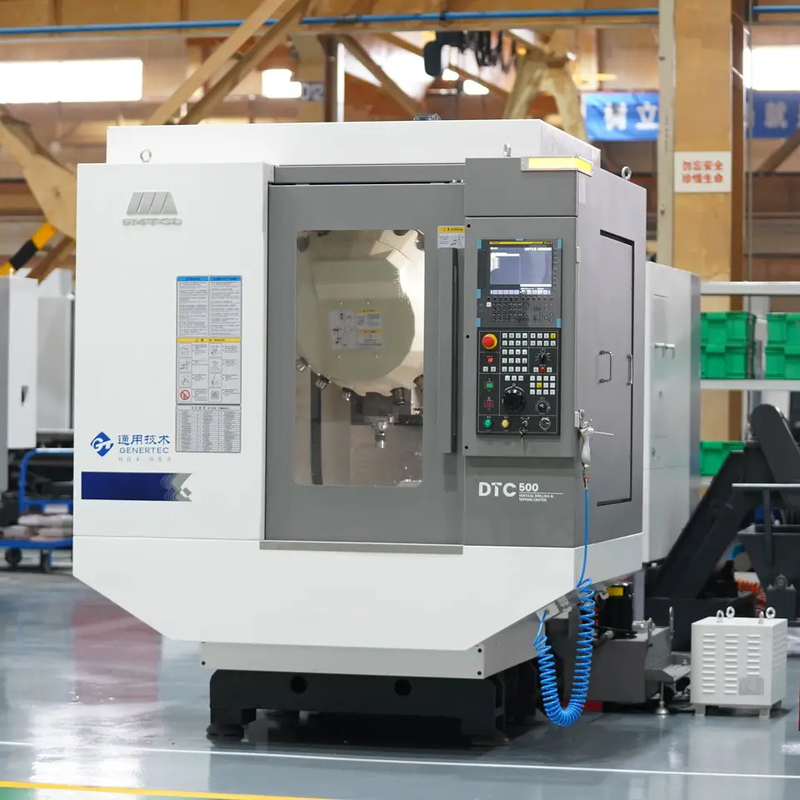

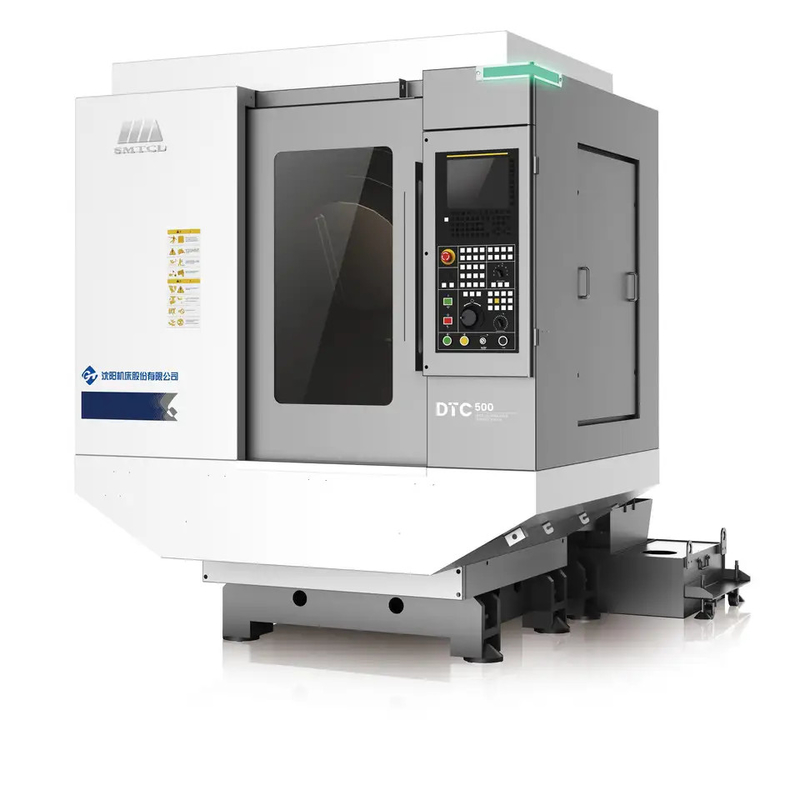

DTC500 Вертикальный центр обработки фрезеровки с ЧПУ высокоточный центр вертикального бурения и нажатия 0

Центр высокоскоростного бурения и обработки DTC500

DTC500 высокоскоростной буровой и добывающий центр продолжать общие технологии Шэньян инструмент машины десять тысяч буровых и добывающих продуктов производства и использования опыта,использует теорию анализа конечных элементов и механический инструмент для оптимизации конструкции корпуса, и реализует идеальное сочетание высокой динамической реакции и высокой вибрационной стойкости станка.DTC500 высокоскоростной буровой и добывающий центр ориентирован на различные небольшие сегменты линии, многоугольников и т.д. сложные условия обработки, обеспечивает высокоскоростные, высокоточные, высокостабильные решения обработки.

ОБЯЗАНИЯ

1.Кровать с шестью земли футов, низкий центр тяжести и большой протяженности улучшает анти-вибрации на производительности станка в
всесторонним способом.

2.Нижняя часть более устойчивая, а внутреннее ребро имеет более сильное сопротивление искривлению и большестабильная обработка.

3.Левая и правая теплосиметричная конструкция принимает структуру ребер с обеих сторон и внутреннее крестовое укрепление, чтобы компенсировать
тепловой деформации и улучшения стабильности обработки станка.

4.Эта функция гарантирует, что фактическая точность обработки буровых и пробивающих изделий может стабильно контролироваться в пределах 0,015 мм во время обработки.

5.Три оси образуют лабиринтовую структуру через баффли и ограждения, которые могут эффективно предотвратить попадание отходов обработки и режущей жидкости,и эффективно улучшить срок службы станка.

6.Эта функция может эффективно решить проблему падения инструмента или внезапного ухудшения точности обработки, вызванного нечистым держателем инструмента.

Спецификация продукта

Основные технические характеристики

Основные технические параметры

Имя			Единица	Спецификации
Рабочий стол	Размеры рабочего стола		мм	650х400 650×400
	максимально допустимая нагрузка		в кг	250
	Размеры T-слота		мм × шт	14х3
Диапазон обработки	Максимальный проезд рабочего стола X		мм	500
	Максимальное движение слайда Y		мм	400
	Максимальное движение шпинделя Z		мм	300
	Расстояние между конечной поверхностью шпинделя и рабочим столом	Макс. Макс.	мм	460
		Минуточку.	мм	160
	Расстояние от центра шпинделя до направляющей рельсы		мм	445
Свинцовый	Конечная дыра (7:24)			BT230
	Макс. скорость		r/min	20000
	Номинальный выходной крутящий момент ((S1/S2)		N.m.	11.8/17.5
	Мощность двигателя шпинделя ((S1/S2)		КВт	3.7/5.5
Инструмент	Модель инструментального ствола			МАС 403 BT30
Корм для животных	Быстро движутся.	Ось X	м/мин	48
		Ось Y		48
		Ось Z		48
	Мощность двигателя с трехосным приводом ((X/Y/Z)		КВт	2.5/2.5/2.7
	Крутящий момент двигателя с трехосным приводом ((X/Y/Z)		Nm	8/8/12
	Скорость подачи		мм/мин	30000
Журнал для инструментов	Форма журнала инструмента			Сервоинструментальный магазин башни
	Метод инструмента			Двусторонний выбор близлежащего инструмента
	Вместимость инструментального магазина		бар	21
	Максимальная длина инструмента		мм	250
	Максимальная масса инструмента		в кг	3
	Максимальный диаметр головки инструмента	Полный инструмент	мм	Φ65
		Соседний пустой инструмент	мм	Φ100
	Время смены инструмента (от инструмента к инструменту)		с	1.6
Масса станка			в кг	2800
Общая электрическая мощность			КВА	18
Размер контура (LXWXH)			мм	2300х1800х2400

Точность станков

Точность позиционирования этой станки соответствует Национальному стандарту Китайской Народной Республики GB/T18400.4-2010 "Приемные стандарты точности позиционирования станков".

Инспекционные пункты		Производственный стандарт
Точность обработки		IT6
Точность позиционирования	Ось х ((мм)	0.006
	Ось Y ((мм)	0.006
	Ось Z ((мм)	0.006
Точность повторного позиционирования	Ось х ((мм)	0.004
	Ось Y ((мм)	0.004
	Ось Z ((мм)	0.004

Нет, нет, нет.	Имя	Модель или спецификация	Количество	Бренд	Примечание
1.	Система ЧПУ	FANUC OI-MF PLUS TYPE ((5)	1	FANUC
2.	Главный миномет	aiI2/20000-B	1	FANUC
3.	Сервомотор X-оси	aiS8/4000	1	FANUC
4.	Сервомотор Y-оси	aiS8/4000	1	FANUC
5.	Сервомотор оси Z	aiS12B/4000 aiS12B/4000	1	FANUC
6.	Свинцовый винт X-оси	Шаровой винт,φ28×12,C3	1	Япония THK
7.	Свинцовый винт по оси Y	Шаровой винт,φ28×12,C3	1	Япония THK
8.	Свинцовый винт Z-оси	Шаровой винт,φ32×12,C3	1	Япония THK
9.	Подшипник на винтовке	20×47×15/25×62×15 2	4/4	Япония NTN
10.	Журнал для инструментов	21 место установки инструмента, магазин инструмента башни	1	Окада, Тайвань
11.	Система смазки		1	Шэнь Сянь
12.	Резервуар воды		1	Шэньянский инструментальный станок
13.	Пневматическая часть		1	Ци Ли Ке
14.	Главный переключатель питания		1	Южная Корея
15.	Главный контактник		——	Южная Корея
В соответствии с циклом поставок производитель имеет право менять приобретенные детали того же качества, не влияя на производительность станка-инструмента.

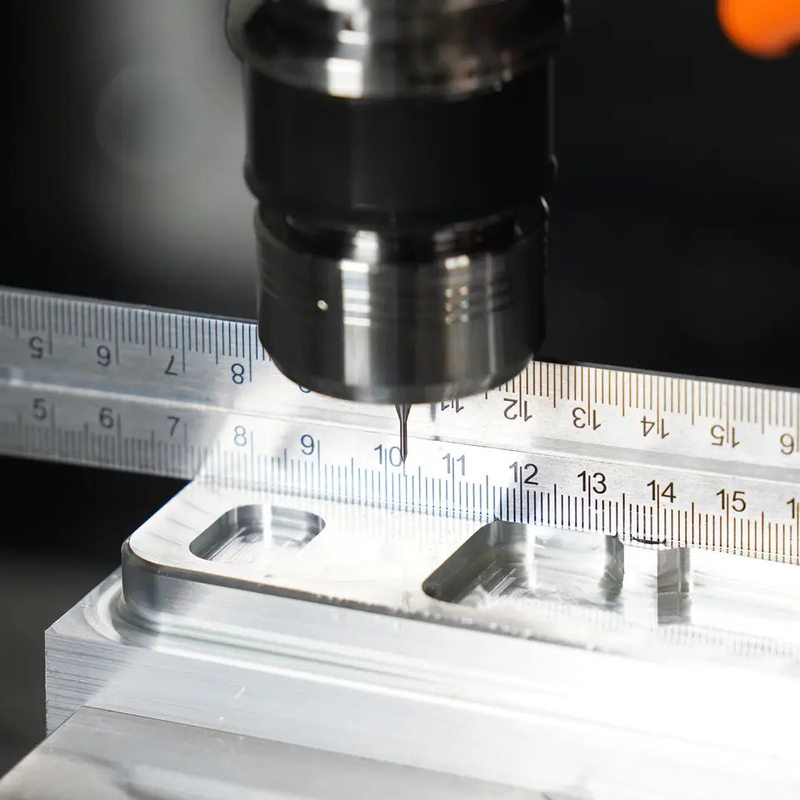

Случай обработки

Почему выбирать нас?

◆ Высочайшее качество, требования клиентов на первом месте

◆ 30 лет + история НИОКР, компания основана в 1993 году

◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями

◆ Устойчивая и зрелая система поставок

◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)

◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием

◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство

О нас

Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd расположен в Шанхае, Китай. Мы специализируемся на CNC-токарном станке, вертикальном обрабатывающем центре, горизонтальном обрабатывающем центре, портальном обрабатывающем центре, пятиосновом обрабатывающем центре,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.

Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!

Наш завод

DTC500 Вертикальный центр обработки фрезеровки с ЧПУ высокоточный центр вертикального бурения и нажатия 10

Выставка

DTC500 Вертикальный центр обработки фрезеровки с ЧПУ высокоточный центр вертикального бурения и нажатия 11

Частые вопросы

Вопрос 1.Вы торговая или производственная компания?

Мы производственная компания.

Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.

Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.

Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.

Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой

Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.

Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить механических и электрических инженеров для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.

Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
