SMTCL FANUC Control Горизонтальный центр обработки HMC50Q Горизонтальный центр обработки
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | HMC 50Q |
|---|---|---|---|
| ЧПУ или нет: | ЧПУ | Ключевое слово: | Горизонтальный центр обработки |
| Макс. Скорость шпинделя (об/мин): | 8000 оборотов в час | Ход (ось X) (мм): | 750 |
| Ход (ось Z) (мм): | 600 | Ход (ось Y) (мм): | 600 |
| Макс. диаметр вращения заготовки: | 800 | ||
| Выделить |
8000 оборотов в минуту горизонтальный станковой центр,Центр горизонтальной обработки Fanuc Control,750 мм CNC горизонтальный центр поворота |
||
Описание продукта

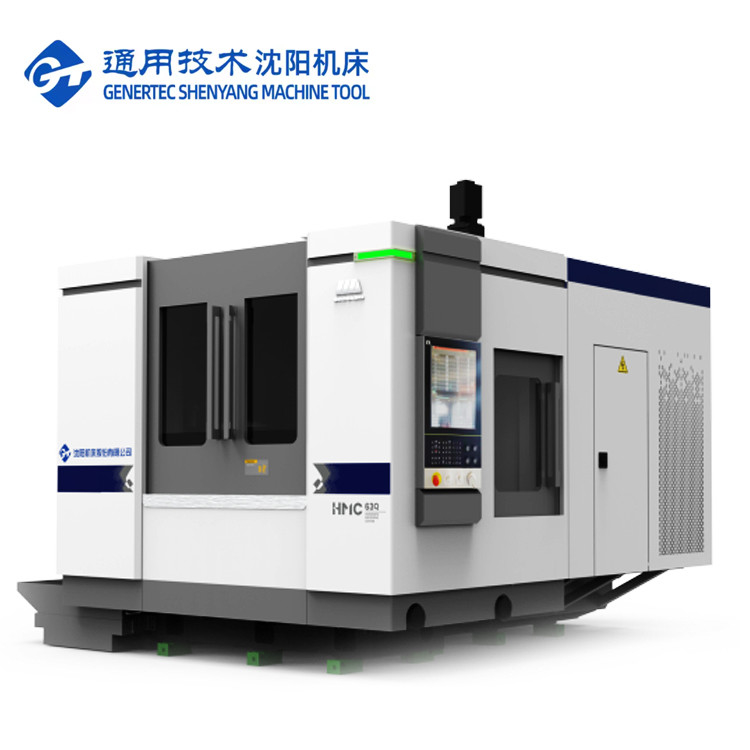

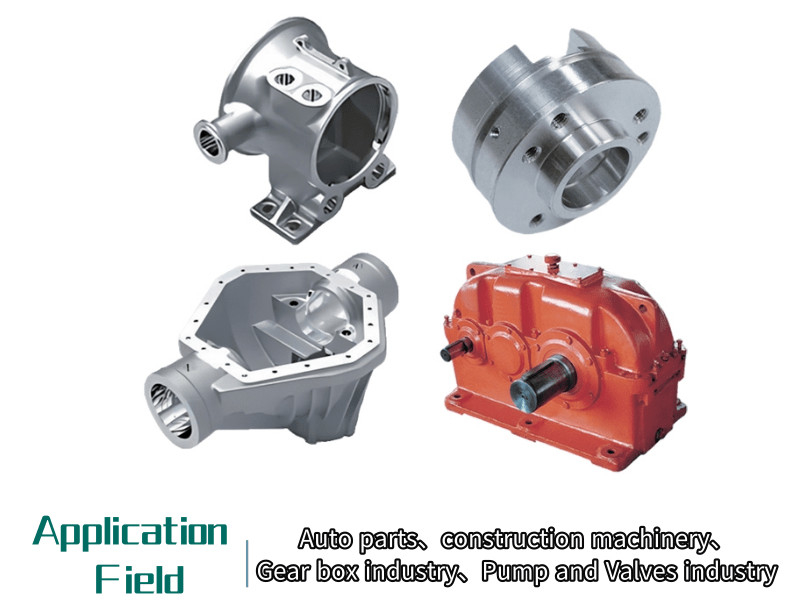

Серия HMC-Q горизонтальный станкообрабатывающий центр является новым поколением высокопроизводительной и компактной машины. Он имеет превосходное качество, высокую надежность и эффективность. Он широко используется в автозапчасти, насос,клапаны и другие отраслиОн может удовлетворять требованиям обработки одной или небольшой партии продуктов с высокой эффективностью.
- Инвертированная T-образная интегрально отливная кровать
- База двигателя и колонна Y-оси отливаются вместе
- Термосимметричный шпиндель
- Начало переключателя
- Выбор нескольких шпинделей для удовлетворения различных условий работы
- Различные типы конфигурации журналов инструментов, удовлетворяющие различной эффективности
- Интеллектуальный план контроля и технического обслуживания
- Автоматическое резервное копирование данных
- Интеллектуальное управление нагрузкой шпинделя
Машины-инструменты спроектированы с анализом конечных элементов и хорошо застыли, общая структура и большая часть оптимизированы для повышения жесткости и стабильности всей машины.
Инвертированный T-образный интегрированный кровать, большой протяженность, низкий центр тяжести, хорошо затвердевший, усиленный антидеформации,использование 4 групп скрученной клетки для удаления чипа обеспечить эффективность удаления
Двухстенная конструкция принята колоннами этой серии, Y-оси двигателя основы и колонны
изготавливаемая из неблагородных материалов
Тепловой симметрии шпиндель улучшить управляемость тепловой деформации; Отличная тепловая стабильность.

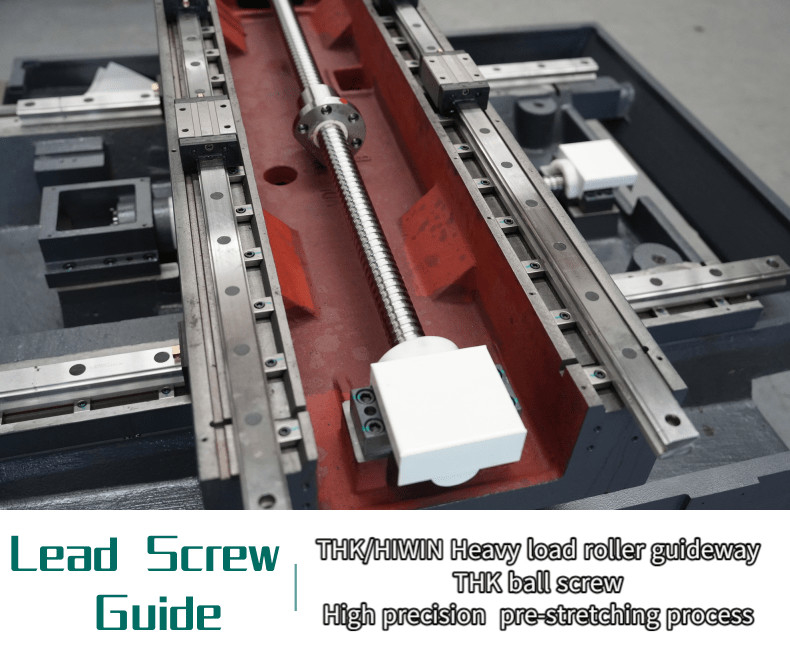

Все три оси оборудованы
точный шаровой винт, используется процесс предварительного растяжения, чтобы эффективно уменьшить влияние нагрева винта во время работы, улучшить точность станка,повышенная способность к противодействию деформации и сохранению точности.

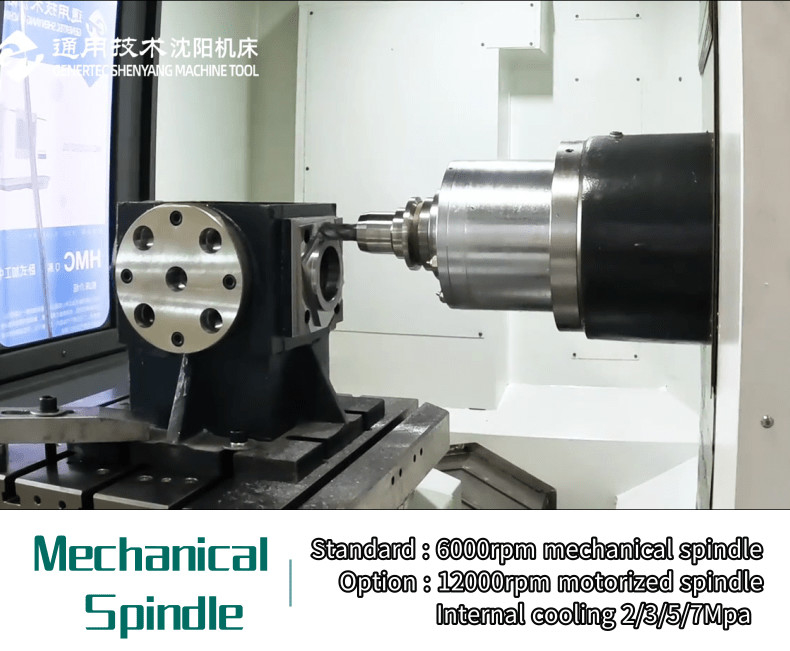

◆ Изменение скорости с двумя передачами
от высокоскоростной обработки до тяжелой резки
◆ Большое расстояние между подшипниками, высокая жесткость
| Положение | Единица | HMC 50Q |
| Рабочий стол | ||
| Размер рабочего стола | мм | 500*500 |
| Мощность рабочего стола | в кг | 800 |
| Количество рабочего стола | шт. | 1 ((2) |
| Рабочий диапазон | ||
| Поездка по оси X | мм | 750 |
| Поездка по оси Y | мм | 600 |
| Поездка по оси Z | мм | 600 |

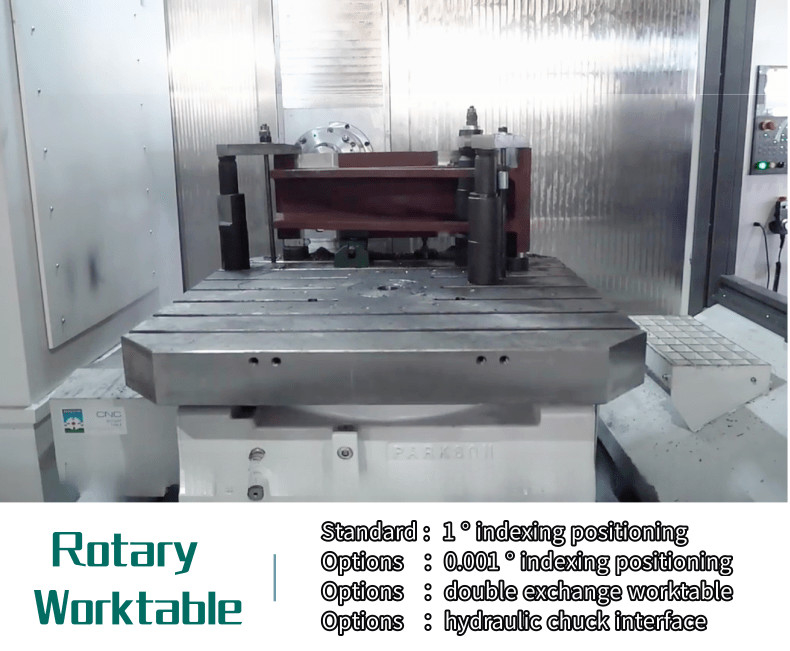

| Индексация оси B | 1° ×360 | |
| Максимальный диаметр вращения заготовки | мм | Φ800 |
| Расстояние от носа шпинделя до центра рабочего стола | мм | 750 Максимально |
| Расстояние от носа шпинделя до центра рабочего стола | мм | 150 мин. |
| Расстояние между поверхностью рабочего стола и поверхностью рабочего стола | мм | 650 Максимально |
| Расстояние между поверхностью рабочего стола и поверхностью рабочего стола | мм | 50 мин. |
| Свинцовый | ||
| Конусовая вертикаль (7: 24) | BT2 | |
| Максимальная скорость | обороты в минуту | 8000 |
| Мощность двигателя шпинделя (непрерывная/S2) | КВ | 7.5/11 |
| Максимальный выходной крутящий момент ((непрерывный/S2) | мм | 53/105 ((15 мин) |

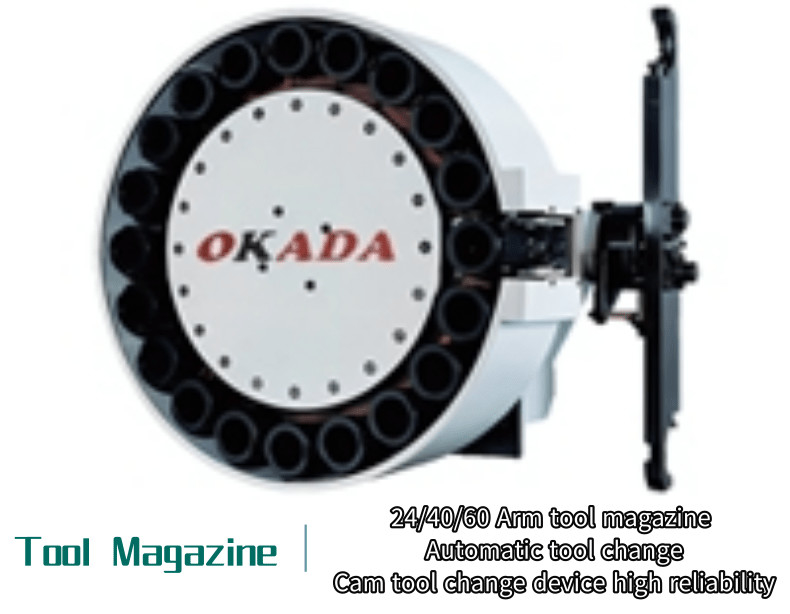

| Журнал для инструментов | ||
| Вместимость инструментального магазина | ПКС | 24 |
| Максимальная длина инструмента | Ммм. | 300 |
| Максимальная масса инструмента | в кг | 8 |
| Максимальный диаметр инструмента полный/пустой | мм | Φ78/Φ120 |
| Время смены инструмента ((T-T) | с | 3 |
| Корм для животных | ||
| Максимальная скорость подачи отсека ((X/Y/Z) | Мм/мин | 1-36000 |
| Быстрый переход ((X/Y/Z) | М/мин | 36 |
| Точность позиционирования | ||
| Ось X/Y/Z | мм | 0.01 |
| Ось B ((1° X360) | ‘’ | 10 |
| Повторяющаяся точность позиционирования | ||
| Ось X/Y/Z | мм | 0.006 |
| Ось B ((1° × 360) | ‘’ | 3 |
| Общие размеры ((LxWxH) | мм | 3250*2650*2650 |
| Площадь на полу | мм | 4000*4000 |
- Все детали должны быть проверены.
- Более 100 контролей производственных процессов
- Более 200 пунктов проверки
- Обработка образцов каждой машины
- 72-часовой пробный ход до доставки
- Высочайшее качество, требования клиентов на первом месте.
- 30 лет + история исследований и разработок, компания основана в 1993 году
- Высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
- Стабильная и зрелая система поставок
- Молодые активные продавцы и инженеры для мгновенных услуг ((24 часа в режиме онлайн)
- Модернизация механизма в соответствии с эргономикой и легким обслуживанием
- Наш принцип конструкционного проектирования: легкое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Shanghai HD M&E Tech Co., Ltd находится в Шанхае, Китай. Мы специализируемся на CNC-вертикальной станции, вертикальном станке, горизонтальном станке, портальном станке, пятиосном станке,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
начиная с даты накладной машины.
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
