SMTCL Gantry Machining Center GMC1220 SMTCL Portal Machining Boring And Milling Machine (СМТСЛ) - Портальная обработка сверлильных и фрезерных машин
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | GMC1220RV |
|---|---|---|---|
| ЧПУ или нет: | ЧПУ | Ключевое слово: | Портальный обрабатывающий центр |
| Система управления: | SIEMENS GSK FANUC (опция) | Функции: | Сверлильный и фрезерный станок |
| Приложение: | Металлообрабатывающий центр | ||
| Выделить |
Центр обработки портала с ЧПУ,Металлический центр обработки стенок,Портальная буровая и фрезерная машина |
||
Описание продукта
Описание продукта:

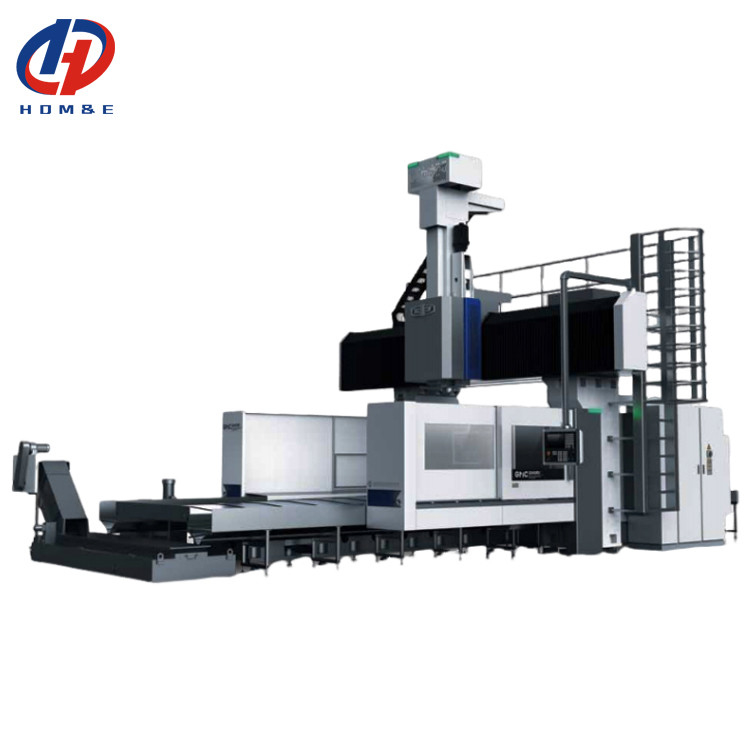

Станок серии GMC-RV представляет собой расточно-фрезерный станок портального типа с подвижным верстаком и фиксированной поперечиной, оснащенный плунжером высокой жесткости и представляет собой высокоскоростной и тяжелый режущий станок. Эта серия станков используется для обработки различных типов точных компонентов, таких как различные основные крупногабаритные заготовки, пластинчатые заготовки, дисковые заготовки, корпусные заготовки и пресс-формы. Продукт оснащен автоматизированной прямоугольной фрезерной головкой и способен выполнять различные процедуры, такие как фрезерование, растачивание, сверление, расширение, развертывание и жесткое нарезание резьбы в плоскостях, отличных от нижней плоскости установки, после одного раза крепления. Продукт в основном применяется в таких отраслях, как судостроение, производство электроэнергии, тяжелое машиностроение, локомотивы, станки, текстильное оборудование, печатное оборудование, производство пресс-форм и т. д. Продукт отличается модульным дизайном, серийным производством и изготовлением по индивидуальному заказу в соответствии с рыночным спросом. Его превосходное соотношение цены и качества является лучшим выбором для отечественных и зарубежных клиентов.
Детали продукта:
Особенность 1: одновременно жесткость и стабильность — 360-дневное тестирование производительности + испытание на резку серийных прототипов, полностью гарантирующее жесткость и стабильность станка.
Особенность 2: одновременно жесткость и стабильность — 360-дневное тестирование производительности + испытание на резку серийных прототипов, полностью гарантирующее жесткость и стабильность станка.
Особенность 3: Высокая точность и эффективность. Параметры сравнимы с портальными изделиями, оптимальная эффективность; команда оптимизации, состоящая из более чем 30 человек, обеспечивает максимальную оптимизацию каждого продукта. для клиентов
Особенность 4: Интеллектуальный и удобный для пользователя — интерфейс, настраиваемый по требованию, тесное сотрудничество между Shenyang Machine Tool и командой Siemens, специально разработанный для нужд клиентов.
Глубокая интеграция с Siemens, индивидуальный технологический интерфейс, оптимальная производительность и эффективность в одной спецификации; поддерживает полнофункциональное тестирование программ обработки, включая имитацию пробной резки, обнаружение столкновений и смену инструмента, с почти 100% соответствием результатам проверки пробной резки на реальном станке.
Параметры продукта:
|
Элемент
|
единица
|
ГМС 1220РВ
|
ГМС 1530РВ
|
ГМС 1630РВ
|
ГМС 2040РВ
|
|||
|
Верстак
|
Размер верстака
|
мм
|
1250×2000
|
1500×3000
|
1600×3000
|
2000×4000
|
||
|
Расстояние между двумя колоннами
|
мм
|
1500
|
1750 г.
|
2400
|
2800
|
|||
|
Грузоподъемность верстака
|
кг
|
5000
|
10000
|
15000
|
18000
|
|||
|
Ширина Т-образной канавки
|
мм×шт.
|
22×8
|
22×9
|
22×9
|
22×11
|
|||
|
Обработка
диапазон |
Перемещение рабочего места по оси X
|
мм
|
2000 г.
|
3000
|
3200
|
4200
|
||
|
Слайд-путешествиеY
|
мм
|
1300
|
1550 г.
|
2600
|
3000
|
|||
|
Рам трэвел-Z
|
мм
|
750
|
750
|
1000[1250]
|
1000[1250]
|
|||
|
Расстояние от носика шпинделя до рабочего места
|
Максимум
|
мм
|
950
|
950
|
1400
|
1400
|
||
|
Минимум
|
мм
|
200
|
200
|
400[150]
|
400[150]
|
|||
|
Шпиндель
|
Коническое отверстие (7:24)
|
|
БТ50
|
БТ50
|
БТ50
|
БТ50
|
||
|
Диапазон скоростей
|
об/мин
|
40-6000
|
40-6000
|
40-4500 40-6000
|
40-4500 40-6000
|
|||
|
Выходной крутящий момент (номинальный/30 мин)
|
Нм
|
460/552
|
460/552
|
770/924
|
770/924
|
|||
|
Мощность двигателя шпинделя (фрат/30 мин)
|
кВт
|
12/14,4
|
12/14,4
|
22/26,4
|
22/26,4
|
|||
|
Размер секции прямоугольного плунжера
|
мм
|
400×320
|
400×320
|
400×400
|
400×400
|
|||
|
Кормление
|
Диапазон скоростей подачи
|
мм/мин
|
1-8000
|
1-8000
|
1-8000
|
1-8000
|
||
|
Быстрое движение по оси X
|
м/мин
|
20
|
20
|
15
|
15
|
|||
|
Быстрое движение по оси Y
|
м/мин
|
20
|
20
|
15
|
15
|
|||
|
Быстрое движение по оси Z
|
м/мин
|
16
|
16
|
12
|
12
|
|||
|
Позиционирование
точность машины |
ось X
|
мм
|
0,025
|
0,03
|
0,03
|
0,032
|
||
|
ось Y
|
мм
|
0,016
|
0,025
|
0,025
|
0,025
|
|||
|
ось Z
|
мм
|
0,015
|
0,015
|
0,02[0,022]
|
0,02[0,022]
|
|||
|
Повторяемость
точность |
ось X
|
мм
|
0,012
|
0,014
|
0,014
|
0,016
|
||
|
ось Y
|
|
0,008
|
0,012
|
0,012
|
0,012
|
|||
|
ось Z
|
мм
|
0,006
|
0,006
|
0,008[0,010]
|
0,008[0,010]
|
|||
|
Общая электрическая мощность
|
КВА
|
50
|
50
|
80
|
80
|
|||
|
Площадь, необходимая для машины (Д*Ш*В) (для справки)
|
мм
|
8300×6000×5000
|
10300×6300×5000
|
10800×8100×6200[6500]
|
12600×8300×6200[6500]
|
|||
НАША служба:
Убедитесь, что вы получаете высококачественную машину
- Каждая деталь должна быть проверена
- Более 100 контроль производственного процесса
- Более 200 объектов проверки
- Пример обработки каждой машины
- 72 часа пробного запуска перед доставкой
Почему выбирают нас:
- Чувство высшего качества, запросы клиентов на первом месте
- 30 лет + история исследований и разработок, компания основана в 1993 году.
- Высокотехнологичный производитель с исследовательским и проектным потенциалом
- Стабильная и зрелая система поставок
- Молодые активные продавцы и инженеры для мгновенного обслуживания (24 часа онлайн)
- Модернизация механизма в соответствии с эргономикой и простотой обслуживания.
- Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство.
О нас:
Добро пожаловать к нам в гости!
Компания Shanghai HD M&E Tech Co., Ltd расположена в Шанхае, Китай. Мы специализируемся на токарных станках с ЧПУ, вертикальных обрабатывающих центрах, горизонтальных обрабатывающих центрах, портальных обрабатывающих центрах, пятиосных обрабатывающих центрах, токарно-фрезерных центрах и различном другом оборудовании с ЧПУ. У нас есть более 200 видов станков. Качество и технология продукции достигли международного передового уровня.
Наш завод имеет более чем 80-летнюю историю производства станков. Здесь родились первые токарный, сверлильный и расточный станки. Они были одним из лидеров станкостроительной промышленности Китая и крупнейшим производителем станков в Китае. Продукция станков охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, клапаны насосов, подшипники, электронику 3C, пресс-формы и другие отрасли. Мы берем на себя миссию по предоставлению станков с передовыми технологиями, высоким качеством и хорошим обслуживанием нашим клиентам по всему миру!
Наша фабрика:

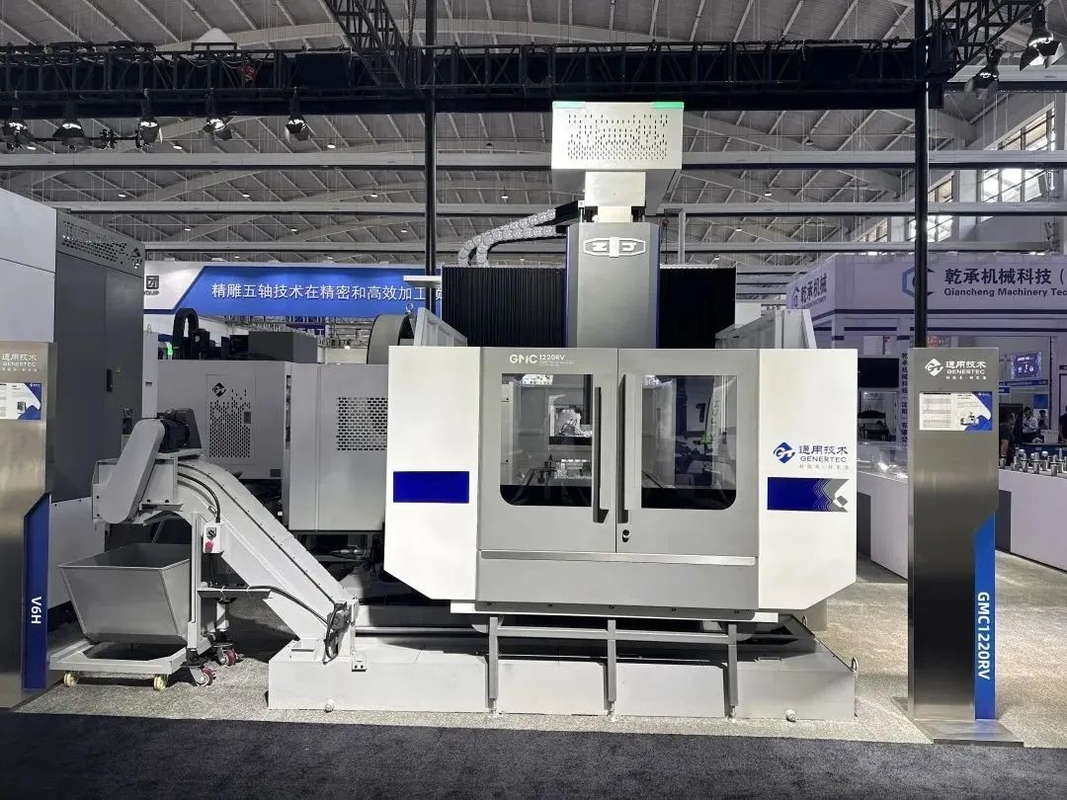

Выставка:
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
Вопрос 1. Вы торговая компания или производственная компания?
Мы производственная компания.
В2. Какова ваша основная продукция вашей компании?
Мы специализируемся на всех видах станков, таких как токарные станки с ЧПУ, фрезерные станки с ЧПУ, вертикальные обрабатывающие центры, обычные токарные станки, сверлильные станки, радиально-сверлильные станки и т. д.
Вопрос 3. Можете ли вы предоставить машину по индивидуальному заказу или SPM (машину специального назначения)?
Да, мы предоставляем нашим клиентам решения Smart CNC для повышения эффективности.
В4: Каковы ваши условия гарантии?
Мы заменим детали, которые оказались неисправными, в течение 12 месяцев.
начиная с даты накладной машины.
Вопрос 5. Какие услуги?
Пр-продажи:Индивидуальные решения, планирование и дизайн;Индивидуальное обслуживание
Послепродажное обслуживание: онлайн-обслуживание 7 дней, 24 часа, удаленное руководство установкой, стыковка с системой программного обеспечения клиента.
В6: Почему стоит выбрать вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
осуществляется между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
В7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших работников за границу?
Мы можем предоставить такой вид услуг. Когда машины прибудут на место установки покупателя, мы можем своевременно направить инженеров-механиков и электриков для установки в соответствии с графиком покупателя. Все это можно процитировать и перечислить в договоре. Продавец будет сотрудничать с покупателем для оформления визы и подготовки к установке перед выездом за границу.
В8: Каковы условия оплаты?
Первоначальный платеж T/T 30% при заказе, остаток платежа 70% перед отправкой. безотзывный аккредитив по предъявлении
