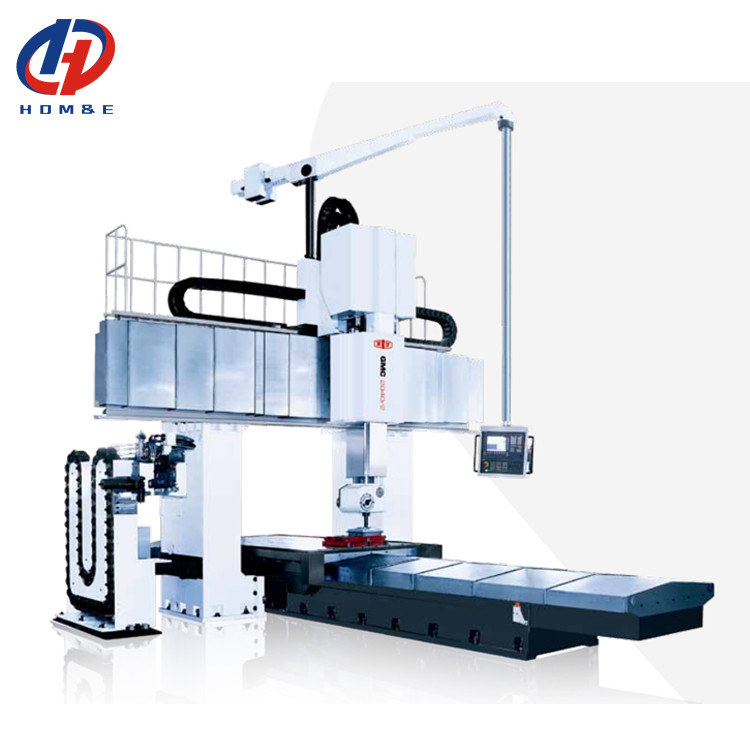

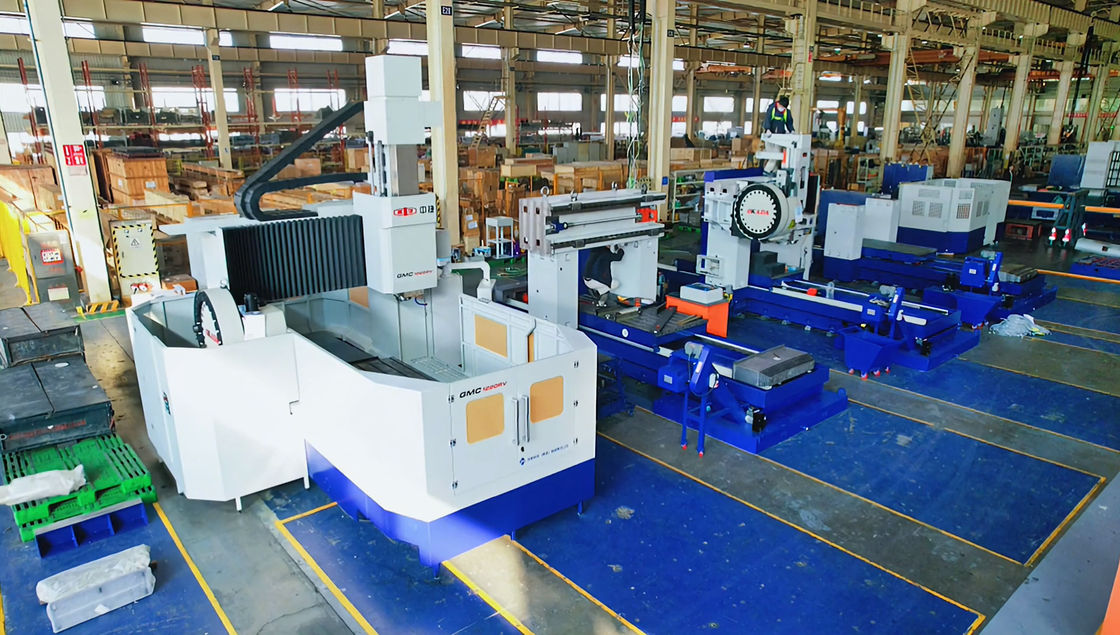

SMTCL GMCr2 CNC Gantry Machining Center Тяжелая портальная буровая и фрезерная машина
Подробная информация о продукции
| Features: | Heavy Boring And Milling Machine | Фирменное наименование: | SMTCL |
|---|---|---|---|
| Model Number: | GMC2550r2 | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Выделить |
Центры обработки шлагбаумов с ЧПУ,CNC портальный буровой и фрезерной машины,GMCr2 Gantry Milling Machine |
||
Описание продукта
Описание продукта:
Машины-инструменты серии GMC-r2Это буровая/фрезерная машина портального типа с движущейся рабочей стойкой и фиксированной поперечной балки, использующая высокожесткий оберточный вал, и является высокоскоростным и тяжелорежущим инструментом.Серия станков-инструментов используется для обработки различных типов точных компонентов, таких как различные фундаментальные большие заготовки., пластинчатый фрезер, дисковый фрезер, корпус фрезера и формы.и может завершить обработку различных процедур, таких как фрезированиеПродукт применяется в основном в таких отраслях промышленности, как судостроение,производство электроэнергии, тяжелые машины, локомотивы, инструментальные машины, текстильные машины, печатные машины и производство форм и т.д.
|
Положение
|
единица
|
GMV 2550r2
|
GMV 2560r2
|
|
|
Рабочая скамейка
|
Размер рабочего стола
|
мм
|
2500×5000
|
2500×6000
|
|
Расстояние между двумя столбцами
|
мм
|
3200
|
3200
|
|
|
Грузоподъемность рабочего стола
|
в кг
|
25000
|
25000
|
|
|
Ширина T-образной канавки
|
мм × шт
|
28х13
|
28х13
|
|
|
Обработка
диапазон |
Ось X движения рабочего стола
|
мм
|
5200
|
6200
|
|
Проезд слайдаY
|
мм
|
3700
|
3700
|
|
|
Рам путешествие-Z
|
мм
|
1000
|
1000
|
|
|
Ось C
|
|
5×72°
|
5×72°
|
|
|
Расстояние от носа шпинделя до рабочего стола-максимум
|
мм
|
1200
|
1200
|
|
|
Расстояние от носа шпинделя до рабочего стола - минимальное
|
мм
|
200
|
200
|
|
|
Расстояние от горизонтального носа шпинделя до центра вертикального шпинделя
|
мм
|
206
|
206
|
|
|
Свинцовый
|
Конечная дыра ((7:24)
|
|
ISO50
|
ISO50
|
|
Диапазон скоростей
|
r/min
|
10-2000
|
10-2000
|
|
|
Выходной крутящий момент (номинальный/30 мин)
|
N.m.
|
1361/1633
|
1361/1633
|
|
|
Мощность двигателя шпинделя ((фрарированный/30 мин)
|
КВт
|
37/44
|
37/44
|
|
|
Размер сечения прямоугольного барабана
|
мм
|
420×470
|
420×470
|
|
|
Питание
|
Диапазон скорости подачи
|
мм/мин
|
1-5000
|
1-5000
|
|
Скоростное движение X-оси
|
м/мин
|
13
|
13
|
|
|
Скоростное движение по оси Y
|
м/мин
|
13
|
13
|
|
|
Скоростное движение Z-оси
|
м/мин
|
10
|
10
|
|
|
Позиционирование
точность машины |
Ось X
|
мм
|
0.03
|
0.032
|
|
Ось Y
|
мм
|
0.03
|
0.032
|
|
|
Ось Z
|
мм
|
0.025
|
0.025
|
|
|
Повторяемость
точность |
Ось X
|
мм
|
0.02
|
0.022
|
|
Ось Y
|
мм
|
0.02
|
0.022
|
|
|
Ось Z
|
мм
|
0.01
|
0.01
|
|
|
Общая электрическая мощность
|
КВА
|
110
|
110
|
|
|
Пространство на полу, требуемое машиной (L*W*H)
|
мм
|
15278×8000×7400
|
16600×8000×7400
|
|
Наше обслуживание:
Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Часто задаваемые вопросы
Вопрос 1.Вы торговая или производственная компания?
начиная с даты накладной машины.
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
