Место происхождения:
Китай
Фирменное наименование:
SMTCL
Сертификация:
CE ISO certification
Номер модели:
GMC3580WGRS
Описание продукта:

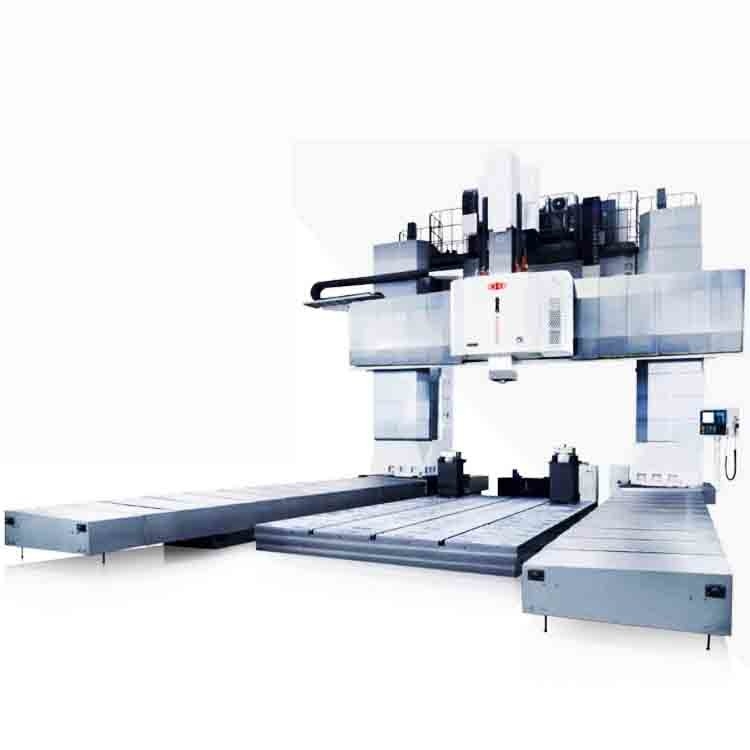

Машинный инструмент серии GMC-WGRSв основном применяется к обработке крупных компонентов для таких отраслей промышленности, как мостик, железнодорожные локомотивы, химия, энергетика, станки-инструменты, электроэнергия и судостроение,и принимает железные и цветные металлы средних/больших размеров компонент в качестве предметов обработкиПосле однократной установки заготовки продукт способен непрерывно выполнять высокоточную и высокоэффективную обработку нескольких процедур, таких как бурение,реминг и жесткое прокручивание фрезерной плоскости, шаг, канавка, сложный профиль, полость и различные отверстия.и способен адаптироваться к длительной обработке различных материалов.Вместе с тем продукт уделяет внимание двойным требованиям высокой точности и тяжелой резки.
|
Положение
|
единица
|
GMV 3580WGRS
|
GMV 4580WGRS
|
||
|
Рабочая скамейка
|
Размер рабочего стола
|
мм
|
3500×8000
|
4500×8000
|
|
|
Расстояние между двумя столбцами
|
мм
|
4600
|
5600
|
||
|
Грузоподъемность рабочего стола
|
t/m2
|
15
|
15
|
||
|
Ширина T-образной канавки
|
мм × шт
|
36
|
36
|
||
|
Обработка
диапазон |
Максимальное движение порта - ось X
|
мм
|
8000
|
8000
|
|
|
Максимальное движение скольжения по оси Y
|
мм
|
5100
|
6100
|
||
|
Максимальное движение барабана по оси Z
|
мм
|
1500
|
1500
|
||
|
Максимальное расстояние поперечного луча-восточная ось
|
мм
|
2000
|
2000
|
||
|
Расстояние от носа шпинделя до рабочего стола-максимум
|
мм
|
3500
|
3500
|
||
|
|
Расстояние от носа шпинделя до рабочего стола - минимальное
|
мм
|
0
|
0
|
|
|
Свинцовый
|
Конечная дыра ((7:24)
|
|
BT1
|
BT1
|
|
|
Диапазон скорости
|
r/min
|
40-3000
|
40-3000
|
||
|
Выходной крутящий момент (номинальный/30 мин)
|
N.m.
|
3000/3600
|
3000/3600
|
||
|
Мощность двигателя шпинделя ((фрарированный/30 мин)
|
КВт
|
58/69 года
|
58/69 года
|
||
|
Размер сечения прямоугольного барабана
|
мм
|
500х500
|
500х500
|
||
|
Питание
|
Диапазон скорости подачи
|
мм/мин
|
1-6000
|
1-6000
|
|
|
Скоростное движение X-оси
|
м/мин
|
10
|
10
|
||
|
Скоростное движение по оси Y
|
м/мин
|
12
|
12
|
||
|
Скоростное движение Z-оси
|
м/мин
|
12
|
12
|
||
|
Быстрое движение по оси W
|
м/мин
|
2
|
2
|
||
|
Позиционирование
точность машины |
Ось X
|
мм
|
0.012/2000
|
0.012/2000
|
|
|
Ось Y
|
мм
|
0.03
|
0.035
|
||
|
Ось Z
|
мм
|
0.025
|
0.025
|
||
|
Ось W
|
мм
|
0.025 ((Шкала решетки (стандарт))
|
0.025 ((Шкала решетки (стандарт))
|
||
|
Повторяемость
точность |
Ось X
|
мм
|
0.01/2000
|
0.01/2000
|
|
|
Ось Y
|
мм
|
0.02
|
0.02
|
||
|
Ось Z
|
мм
|
0.012
|
0.012
|
||
|
Общая электрическая мощность
|
КВА
|
240
|
240
|
||
|
Пространство на полу, требуемое машиной (L*W*H)
|
мм
|
22400×10600×10100
|
22400 × 11600 × 10100
|
||
Наше обслуживание:
1. Сборка и отладка перед доставкой
2Ответьте в течение 24 часов и продолжите решать проблему.
3. 1 год бесплатного ремонта (только без человеческих повреждений).
4Общее решение для хранения
