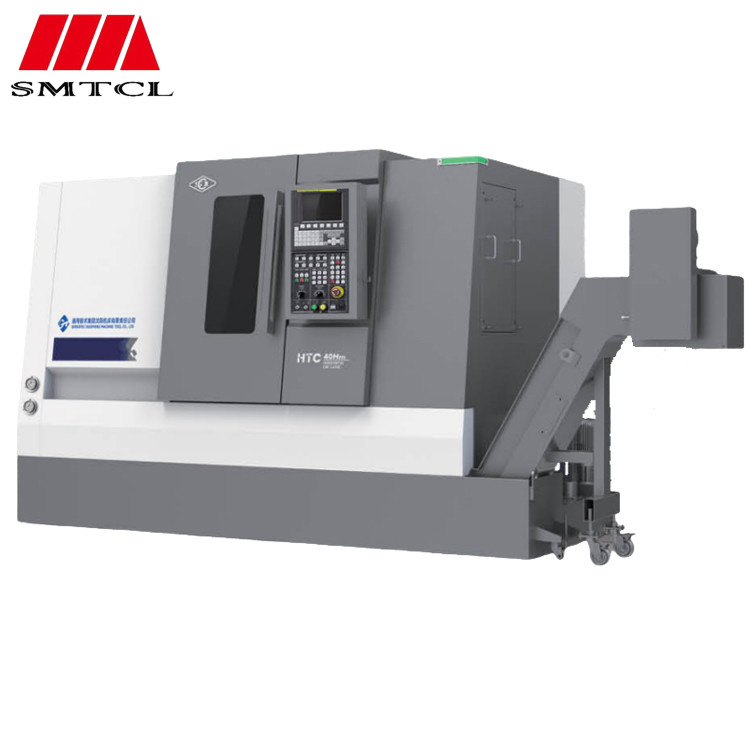

SMTCL Тяжелое резка CNC-товарный центр HTC40Sm высокий крутящий момент высокая жесткость CNC-товарный станк

SMTCL Тяжелое резка CNC-товарный центр HTC40Sm высокий крутящий момент высокая жесткость CNC-товарный станк

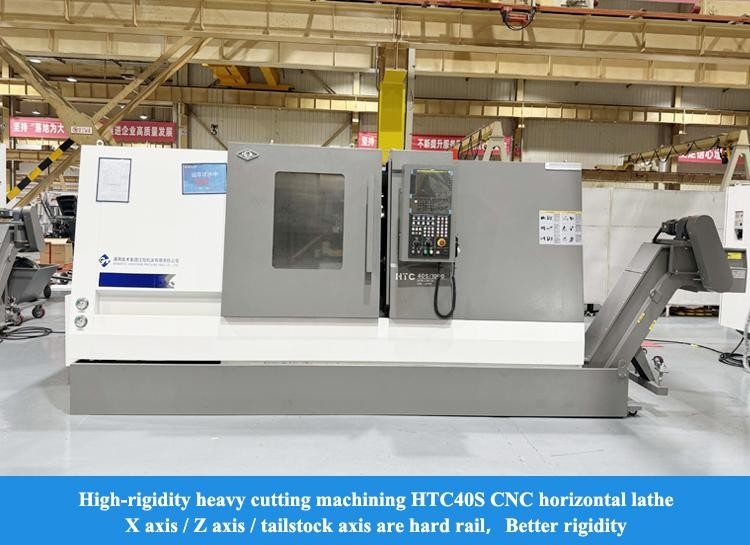

Тяжелая резка ЦНЦ-оборотный центр

Центры обработки высокого крутящего момента с помощью ЧПУ

Высокая жесткость станка с обрабатывающим механизмом CNC

Место происхождения:

Китай

Фирменное наименование:

SMTCL

Сертификация:

CE ISO certification

Номер модели:

HTC40Sm/500

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Фирменное наименование:
SMTCL
Номер модели:
HTC40Sm/500
CNC или нет:
ЧПУ
Ключевое слово:
Горизонтальный центр поворота
Максимальн Вырезывание Dia.:
350 мм
Длина Max.Cutting:
450 мм
Макс. Плыть под кроватью.:
560 мм
Поездка по оси X:
220 мм
Поездка по оси Z:
510 мм
Скорость вращения шпинделя:
4000 оборотов в минуту
Условия оплаты и доставки
Количество мин заказа
1
Упаковывая детали
Деревянный корпус, оловянный багажник, другие мореходные упаковки
Время доставки
45-60 дней
Условия оплаты
T/T, L/C, Western Union
Поставка способности
50 комплектов в месяц
Описание продукта

SMTCL Тяжелое резка CNC-товарный центр HTC40Sm высокий крутящий момент высокая жесткость CNC-товарный станк 0

Описание продукта:

Горизонтальный токарный станок с ЧПУ с 12-позиционной силовой револьверной головкой HTC40Sm/500
Горизонтальные токарные центры серии HTC-m собираются, проверяются и совершенствуются с использованием передовых технологий производства. Они обладают хорошими характеристиками резания и могут удовлетворить потребности в обработке различных вращающихся деталей. Станок оснащен осью C, держателем для приводного инструмента и т. д., что позволяет реализовать различные методы обработки, такие как точение, фрезерование и сверление.
Серия Sm - это продукты для тяжелой резки, которые имеют большой крутящий момент и потребности в автомобилях, двигателях водяных насосов и т. д., высокую жесткость, удовлетворяя потребности автомобильной промышленности,

Особенности продукта:

1, Высокая эффективность

◆ Высокоэффективный сервоприводный держатель инструмента
◆ Раздельная сервоприводная задняя бабка
◆ Высокая скорость быстрого перемещения по двум осям
◆ Дополнительная конфигурация оси Y для достижения многократной
последовательной интегрированной обработки

2, Высокая точность
◆ Высокоточные предварительно натянутые винты
◆ Технология компенсации ошибок
◆ Количественная оценка технологических стандартов
◆ Строгие стандарты контроля
3, Высокая жесткость

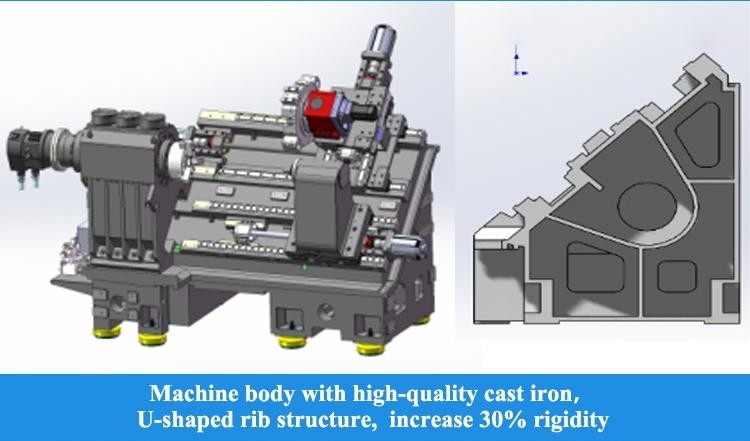

◆ Станина станка и другие ключевые отливки из высококачественного чугуна

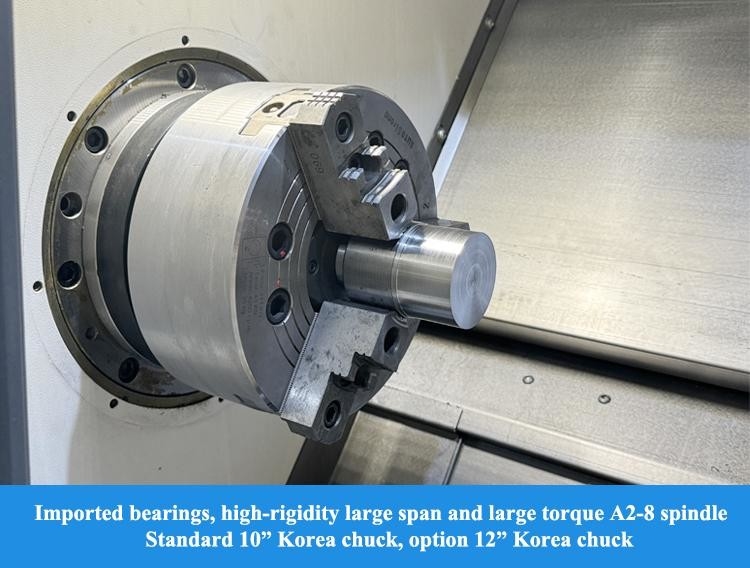

◆ Шпиндельный узел с большим пролетом
◆ Седло с дугообразной защитой от изгиба
◆ Задняя бабка с небольшой структурой шпинделя


Детали продукта:

SMTCL Тяжелое резка CNC-товарный центр HTC40Sm высокий крутящий момент высокая жесткость CNC-товарный станк 1
Скорость быстрого перемещения: 30 м/мин
Серводвигатель напрямую соединен с шарико-винтовой парой через муфту, что уменьшает промежуточные звенья и обеспечивает передачу без зазоров. Направляющие оси X и Z используют импортные линейные роликовые направляющие для обеспечения высокой жесткости, хорошей динамической производительности и точности, увеличения рабочей скорости и повышения эффективности производства.



SMTCL Тяжелое резка CNC-товарный центр HTC40Sm высокий крутящий момент высокая жесткость CNC-товарный станк 2

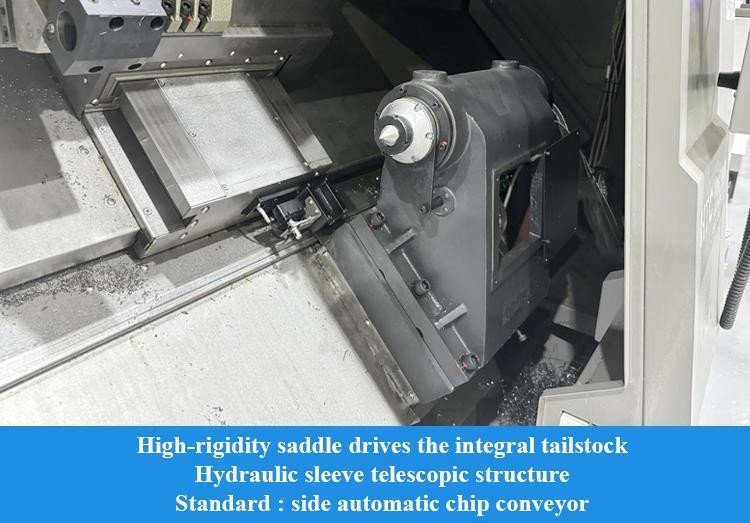

Раздельная сервоприводная задняя бабка
Задняя бабка может перемещаться с помощью дополнительного сервопривода, который может точно контролировать и гибко регулировать скорость перемещения задней бабки и рабочее усилие зажима в соответствии с требованиями обработки, позволяя задней бабке быстро приближаться к заготовке и затягиваться без ударов, а также может обеспечивать обратную связь в реальном времени о положении затяжки. Повышение эффективности производства. Она имеет верхнюю и нижнюю разделенную заднюю бабку, простую в регулировке точности и повышении эффективности обслуживания.
Двойная фиксированная предварительно натянутая структура
SMTCL Тяжелое резка CNC-товарный центр HTC40Sm высокий крутящий момент высокая жесткость CNC-товарный станк 3
Ось X разрабатывает структуру двойной фиксированной опоры и использует предварительно натянутый винт для эффективного смещения деформации предварительного натяжения и деформации, вызванной повышением температуры. Она взаимодействует со специальной уплотнительной конструкцией для уменьшения повышения температуры винта, тем самым достигая высокой точности и высокой стабильности подачи станка
Конфигурация оси Y
SMTCL Тяжелое резка CNC-товарный центр HTC40Sm высокий крутящий момент высокая жесткость CNC-товарный станк 4
Дополнительная конфигурация оси Y в сочетании с силовой револьверной головкой BMT, высокоточной структурой оси C и различными держателями приводного инструмента может реализовать сложную обработку поверхности за одну установку.

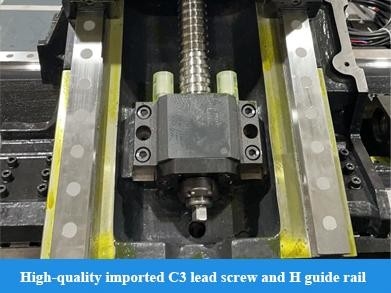

Высокоточный шарико-винтовой механизм
SMTCL Тяжелое резка CNC-товарный центр HTC40Sm высокий крутящий момент высокая жесткость CNC-товарный станк 5
В нем используются высококачественные импортные винты класса C3 и направляющие класса H, а также прямой привод от серводвигателя для достижения превосходной точности работы.
Седло с защитой от изгиба
SMTCL Тяжелое резка CNC-товарный центр HTC40Sm высокий крутящий момент высокая жесткость CNC-товарный станк 6
Пролет направляющей разумно увеличен, структура системы движения оптимизирована, а основная часть станины седла выполнена в форме дуги для обеспечения общей жесткости важных компонентов.

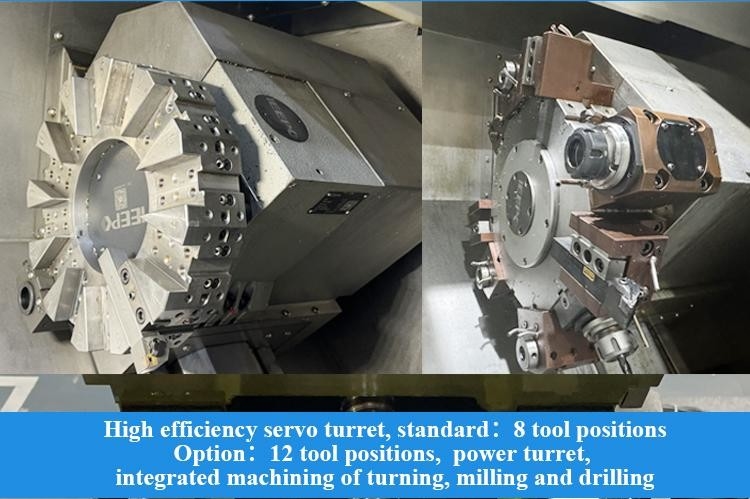

Эффективная сервоприводная револьверная головка
SMTCL Тяжелое резка CNC-товарный центр HTC40Sm высокий крутящий момент высокая жесткость CNC-товарный станк 7
Стандартный интерфейс BMT, соединение высокой жесткости; инструмент приводится в действие интерфейсом DIN1809, который имеет надежную передачу и низкую частоту отказов; приводной двигатель установлен сбоку и имеет компактную структуру; он оснащен высокоточной осью C и тормозным устройством для достижения высокоэффективной интегрированной обработки точения, фрезерования и сверления.
Внутренний держатель инструмента с охлаждением
SMTCL Тяжелое резка CNC-товарный центр HTC40Sm высокий крутящий момент высокая жесткость CNC-товарный станк 8
Дополнительный внутренний держатель инструмента с охлаждением и выход воды из центра инструмента обеспечивают эффективное удаление стружки во время обработки внутренних отверстий и обеспечивают качество обработки
Возможность фрезерования приводным инструментом
SMTCL Тяжелое резка CNC-товарный центр HTC40Sm высокий крутящий момент высокая жесткость CNC-товарный станк 9
Материал заготовки: HT200
Модель инструмента: Ф16 спиральное сверло
фреза
Состояние охлаждения: водяное охлаждение
Параметры продукта:
Материал заготовки: HT200
Модель инструмента: Ф16 спиральное сверло
Состояние охлаждения: водяное охлаждение
Параметры продукта:

Проект
Единица измерения
HTC 40Sm/500
Макс. диаметр резания
мм
2870×1920×2000
Макс. длина резания
мм
2870×1920×2000
Макс. диаметр над станиной
мм
2870×1920×2000
Макс. диаметр над суппортом
мм
2870×1920×2000
Шпиндель
Модель носа шпинделя


A2-8

Внутренний диаметр переднего подшипника
мм
2870×1920×2000
Конус шпинделя и размер отверстия
1:20;Φ70

Диаметр отверстия шпинделя
Φ80

Макс. диаметр прутка
мм
2870×1920×2000
Стандартный диаметр патрона
дюйм
10
Диапазон скоростей шпинделя
об/мин
4000
Номинальный крутящий момент шпинделя
Н·м
280(600 об/мин)
Макс. крутящий момент шпинделя
Н·м
280(600 об/мин)
Выходная мощность главного двигателя непрерывно/15 мин.
кВт
15/18.5
Оси X/Z
Быстрое перемещение по осям X/Z


м/мин
20
Ход по оси X
мм
2870×1920×2000
Ход по оси Z
мм
2870×1920×2000
Задняя бабка
Ход задней бабки


мм
2870×1920×2000
Способ привода задней бабки
Перетаскивание седла

Ход гильзы задней бабки
мм 2870×1920×2000 Точность повторного позиционирования индексации револьверной головки
мм 2870×1920×2000 Конусное отверстие задней бабки
Морзе MT-4 Револьверная головка
Тип револьверной головки


Горизонтальная 12-позиционная силовая револьверная головка

Высота центра
мм
2870×1920×2000
Точность повторного позиционирования индексации револьверной головки
сек.
±1.6
Размер инструмента
мм
2870×1920×2000
Возможность выбора инструмента поблизости
да

Интерфейс держателя силового инструмента
BMT55

Макс. производительность сверления
мм
2870×1920×2000
Макс. производительность фрезерования
мм
2870×1920×2000
Макс. производительность нарезания резьбы
мм
2870×1920×2000
Другие
Расстояние между центром шпинделя и полом


мм
2870×1920×2000
Вес станка нетто
кг
4300
Габаритные размеры (ДхШхВ)
мм
2870×1920×2000
Примечание: Параметры, представленные в таблице, приведены только для справки. При любых изменениях, пожалуйста, обратитесь к фактическому продукту.
