SMTCL Вертикальный CNC-молот V4H CNC Вертикальная фрезерная машина Вертикальная вертикальная фрезерная машина Комбо
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | V 4H |
|---|---|---|---|
| Имя: | Вертикальная станковая станковая машина | система управления: | SIEMENS GSK FANUC (опция) |
| Макс.диаметр резки: | Φ500 | Максимальный диаметр колебания: | Φ650 |
| Максимальная высота резки: | 500 | перемещение по оси X: | 290 |
| перемещение по оси Z: | 530 | Башня: | Горизонтальная 8-позиционная сервобашня |
| Выделить |
SMTCL Вертикальная CNC-вертикальная машина,Структура корпуса с высокой жесткостью,Высокоэффективный вертикальный станковой станковой станк |
||
Описание продукта

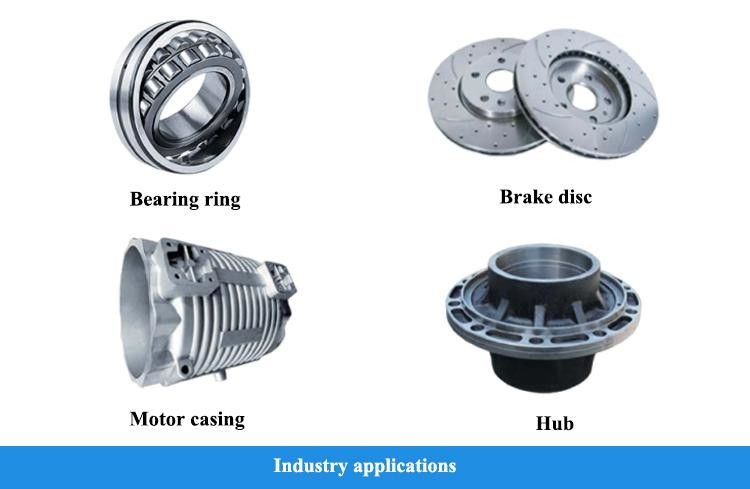

V серии CNC вертикальный токарный станк является третьим поколением нового CNC вертикального токарного станка нашей новой модернизированной технической структуры, с отличной жесткостью, стабильностью и точностью обработки,поддержка импортируемых высококачественных функциональных частей, широко используется в новых энергетических, автомобильной, подшипников и других отраслях обработки, чтобы предоставить клиентам отличный опыт.
- Высокая жесткость
- Структура высокой жесткости кровати
- Высокая жесткость и длинная колонна
- Структура высокой жесткости рулевой рельсы
- Высокая устойчивость
- Симметричная планировка
- Большой выброс щелочей угловой кровать
- Высокая точность и эффективность
- Подержка инструментов высокой эффективности
- Высокопроизводительная система шпинделя и питания
- Высокая производительность
- Различные варианты конфигурации доступны
- Эффективная и интеллектуальная функция
- Разумная конфигурация функциональных компонентов
- Легко управлять
- Оптимизировать высоту и расстояние кормления
- Контрольная панель средней высоты
Весь корпус отливки из смоли песка для достижения низкой гравитации, анти-вибрации.
Твердая, антивибрационная, антитрансформационная, более подходящая для вертикальной башни и интегрированной башни.
Конфигурация двухосевого линейного роликового руководства, сильная жесткость, с отличной способностью к резке, более подходящая для конфигурации вертикального носителя инструмента для тяжелой резки.
База принимает большой угол разряда микроскопа, чтобы устранить область, склонную к накоплению микроскопа, эффективно предотвратить накопление железных микроскопов, плавный выброс микроскопа,и улучшить стабильность обработки.
Шпиндель использует высокоточные импортные подшипники, высокую точность радиального оттока конечной оси конуса, особенно подходящую для обработки высокой твердости, больших режущих деталей,значительно уменьшает вибрацию и тепловую ошибку, возникающие во время обработки, низкий уровень отказов, высокая эффективность.

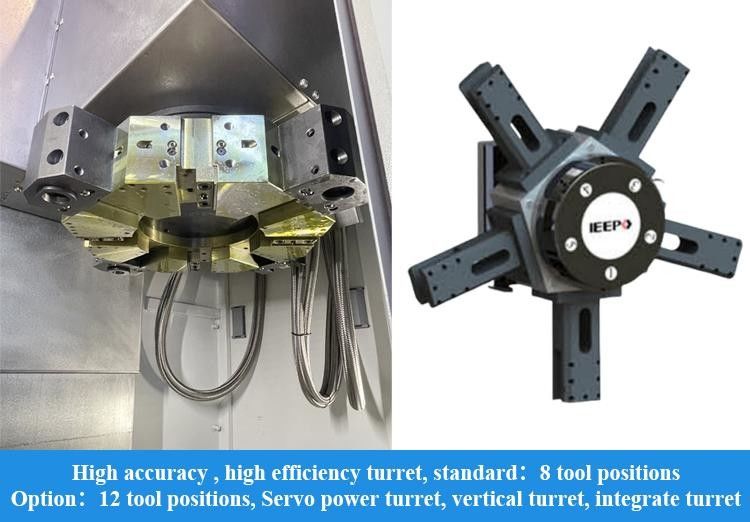

Простая структура, сильная жесткость, быстрая перенос, время переноса прилегающего инструмента 0,25 с, время переноса самого дальнего конца 0,79 с, повторная точность смены инструмента ± 1,6 ", чтобы достичь высокой точности,высокая эффективность, высокой надежности обработки.
В процессе обработки, библиотека инструментов ATC имеет функцию выбора инструмента, который может обеспечить 10/12 позиций инструмента, решить проблему нехватки инструмента и помех инструмента,и сократить время смены инструмента.
Использование кода M может получить низкую скорость и высокий крутящий момент выхода или высокой скорости и низкий крутящий момент, удовлетворить запрос клиента на высокую скорость и большой крутящий момент.
| Положение | Единица | V4H |
| Степень точности | IT6 | |
| Технические параметры | ||

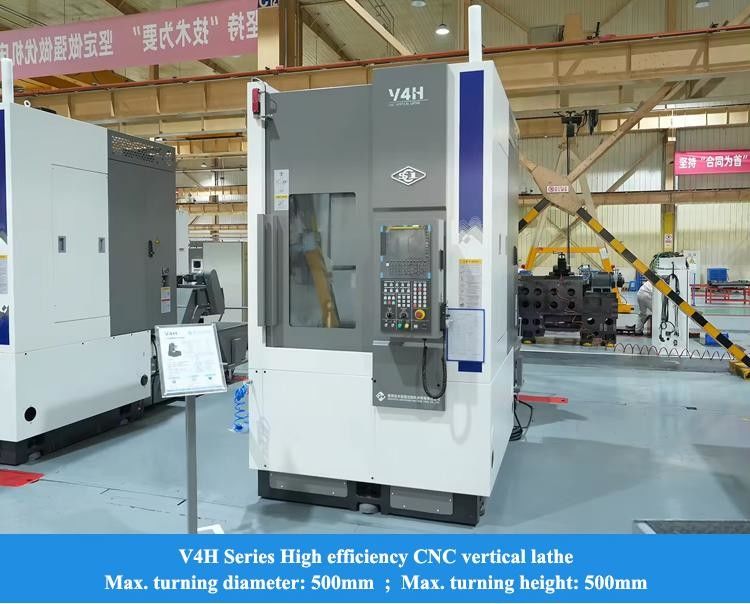

| Максимальный диаметр резки | мм | Φ500 |
| Максимальный диаметр колебания | мм | Φ650 |
| Максимальная высота резки | мм | 500 |
| Свинцовый | ||
| Нос и конус шпинделя | А2-8 | |
| Стандартные размеры винта | Дюйм | 12 (((☆ 15,☆ 18) |
| Максимальная скорость вращения шпинделя | r/min | 2500 |
| Номинальный крутящий момент шпинда | N.m. | 549 |
| Основная выходная мощность двигателя непрерывная/30 мин | KW | 18.5/26 |
| Ось X/Z | ||
| Быстрое прохождение по оси Х | м/мин | 20 |
| Быстрое пересечение оси Z | м/мин | 20 |
| Поездка по оси X | мм | 290 |
| Поездка по оси Z | мм | 530 |
| Башня | ||
| Тип | Горизонтальная 8-позиционная сервобашня | |
| Высота центра | мм | 100 |
| Позиционирование вертикальной вертильной башни | "" | ±1.6 |
| Позиционирование | ||
| Ось X | мм | 0.008 |
| Ось Z | мм | 0.008 |
| Повторить позиционирование | ||
| Ось X | мм | 0.005 |
| Ось Z | мм | 0.005 |
| Машины | в кг | 6000 |
| Размеры машины ((без конвейера) | мм | 2235×1570×3030 |

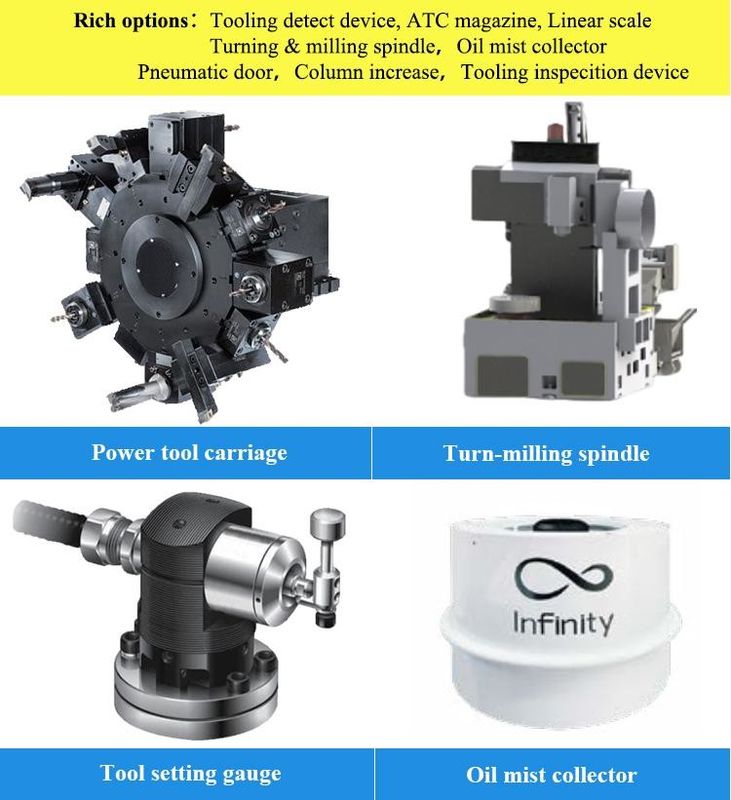

| Стандартная конфигурация | Селективная конфигурация |

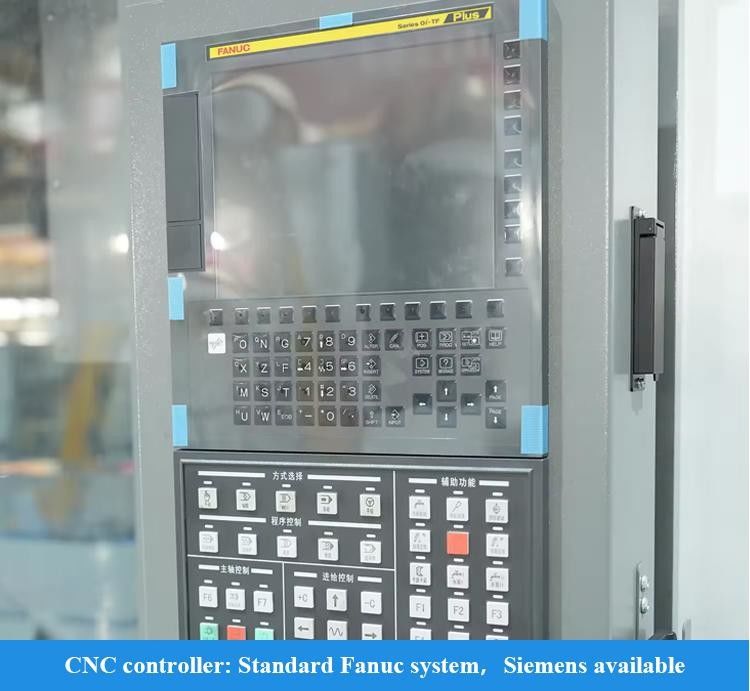

| 10.4 Система Fanuc | Остановка электроинструмента |
| Оборудование для смазки | Поднятая колонна |
| Гидравлический цилиндр (с мягким когтом) | Вертикальная подставка инструмента |
| Гидравлическое оборудование | Поиск инструмента |
| Руководство роликами | Свинцовые и фрезерные винты |
| Безопасность | Испытательный баллон |
| Экстрактор цепных микросхем | Сборник масляного тумана |
| Трицветный свет | Пневматические двери |
| Боковой чип | Весы решетки |
| Прожектор | Сепарация нефти и воды |
| Переключатель ног | Резервуар для воды под высоким давлением |
| Замок двери | Библиотека ATC Knife |
| Водяной пистолет | Магнитный скребчик для удаления чипов |
| Задние экраны |
- Высочайшее качество, требования клиентов на первом месте.
- 30 лет + история исследований и разработок, компания основана в 1993 году
- Высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
- Стабильная и зрелая система поставок
- Молодые активные продавцы и инженеры для мгновенных услуг ((24 часа в режиме онлайн)
- Модернизация механизма в соответствии с эргономикой и легким обслуживанием
- Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd находится в Шанхае, Китай. Мы специализируемся на CNC-вертикальной станции, вертикальном станке, горизонтальном станке, портальном станке, пятиосном станке,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
Мы производственная компания.
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.
Мы будем поставлять замену для деталей, которые оказываются неисправными в течение 12 месяцев, начиная с даты налога машины.
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Продукция от разработки, проектирования, изготовления, сборки всего производственного процесса осуществляется между заводами с полной производственной цепочкой, которая является вашей самой надежной гарантией.
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить инженеров-механиков и инженеров-электриков для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
