Место происхождения:
КНР
Фирменное наименование:
SMTCL
Сертификация:
CE ISO certification
Номер модели:
CW6163B
![]()
Описание продукта:
Особенности продукта:
|
Элемент
|
Единица измерения
|

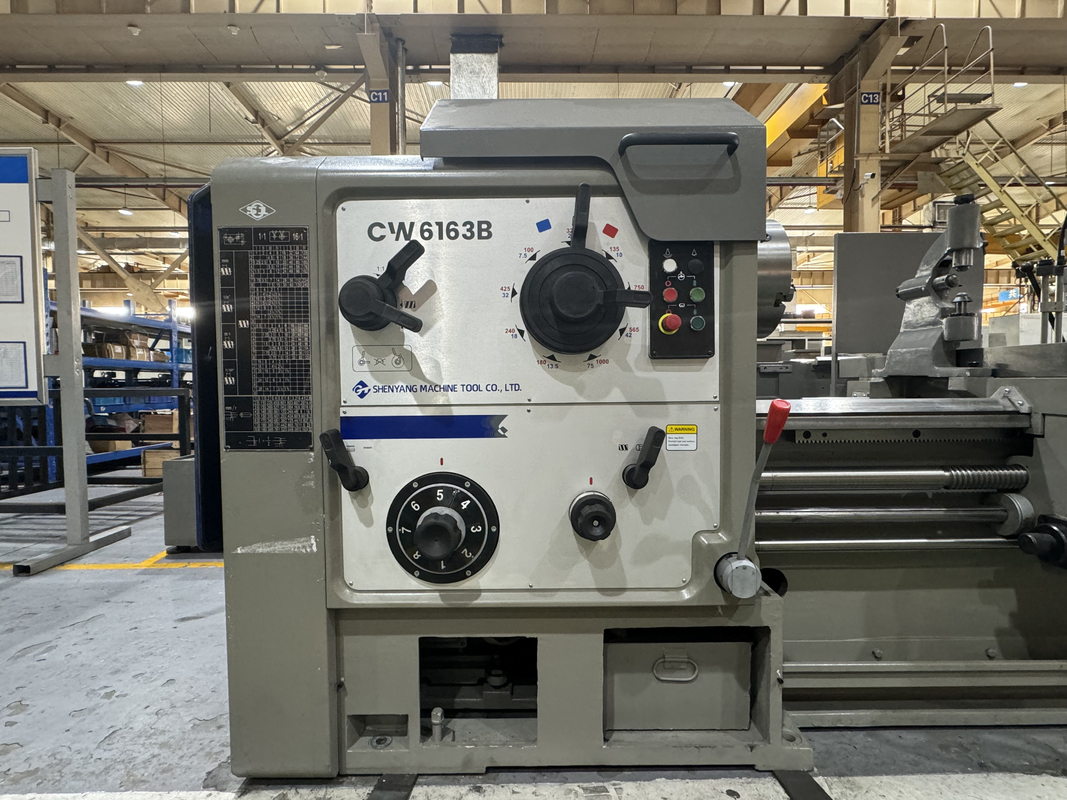

CW6163B
|
|
Макс. диаметр поворота над станиной
|
мм
|
Φ630
|
|
Макс. диаметр поворота над суппортом
|
мм
|
Φ350
|
|
Макс. длина заготовки
|
мм
|
1000,1500.2000,3000
4000,5000.6000,7000 |
|
Макс. диаметр поворота и эффективная ширина в разрыве
|
мм
|
Φ800/300
|
|
Диаметр отверстия шпинделя и тип шпиндельной головки
|
|
Φ104/D11
|
|
Конусность шпинделя и центра
|
|
120, 1:20. Морзе 5#
|
|
Шаги и диапазон скоростей шпинделя
|
об/мин
|
18 скоростей 7.5-1000
|
|
Шаги и диапазон продольных подач
|
мм/об
|
64 подачи 0.05-24.3
|
|
Диапазон 1:1
|
мм/об
|
0.1-1.52
|
|
Диапазон 16:1
|
мм/об
|
1.6-24.3
|
|

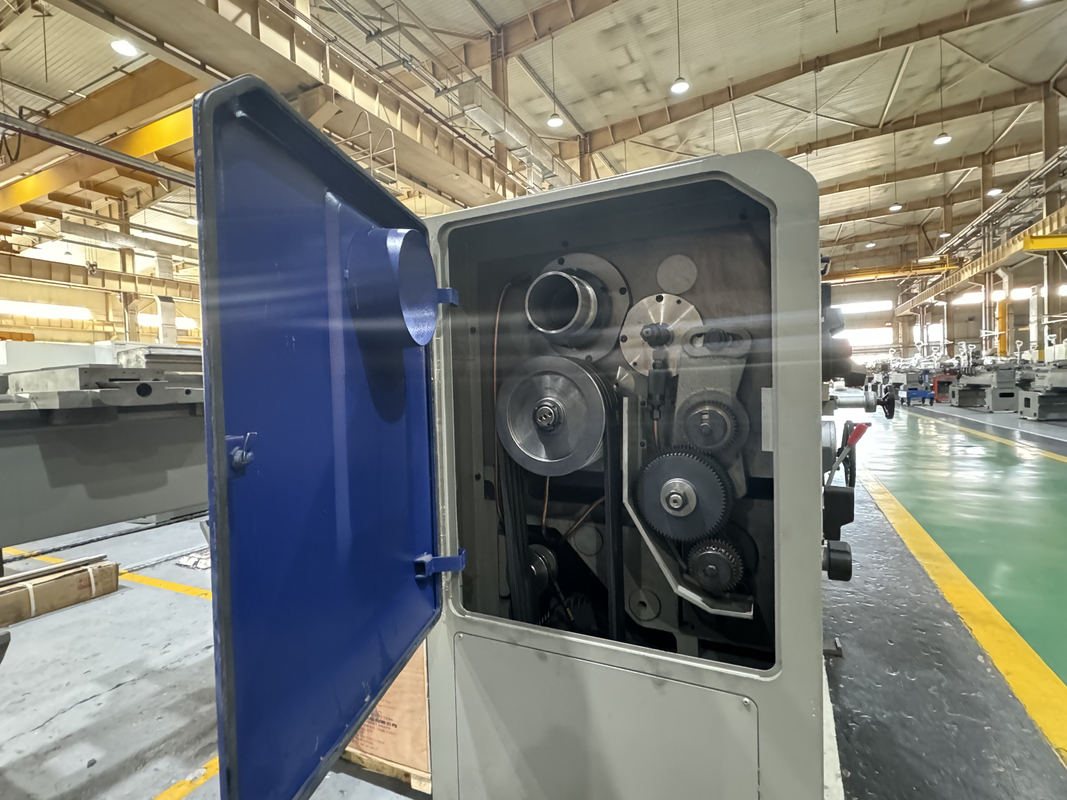

Диапазон тонкой подачи с помощью сменных шестерен
|
мм/об
|
0.05-0.912
|
|
Соотношение поперечной подачи к продольной подаче
|
|
1/2
|
|
Быстрый ход суппорта
|
мм/мин
|
4000
|
|
Шаг ходового винта
|
|
12 (метрический): 1/2'' (дюймовая система)
|
|
Количество, диапазон метрических
|
мм
|
50 видов 1-240
|
|
Количество резьбы, диапазон резьбы Витворта
|
t.p.i
|
26 видов 14-1
|
|
Количество, диапазон модуля
|
мм
|
53 вида 0.5-120
|
|
Количество резьбы, диапазон резьбы с диаметральным шагом
|
DP
|
24 вида 28-1
|
|
Макс. поперечный ход нижнего суппорта
|
мм
|
420
|
|
Макс. ход верхнего суппорта
|
мм
|
200
|
|

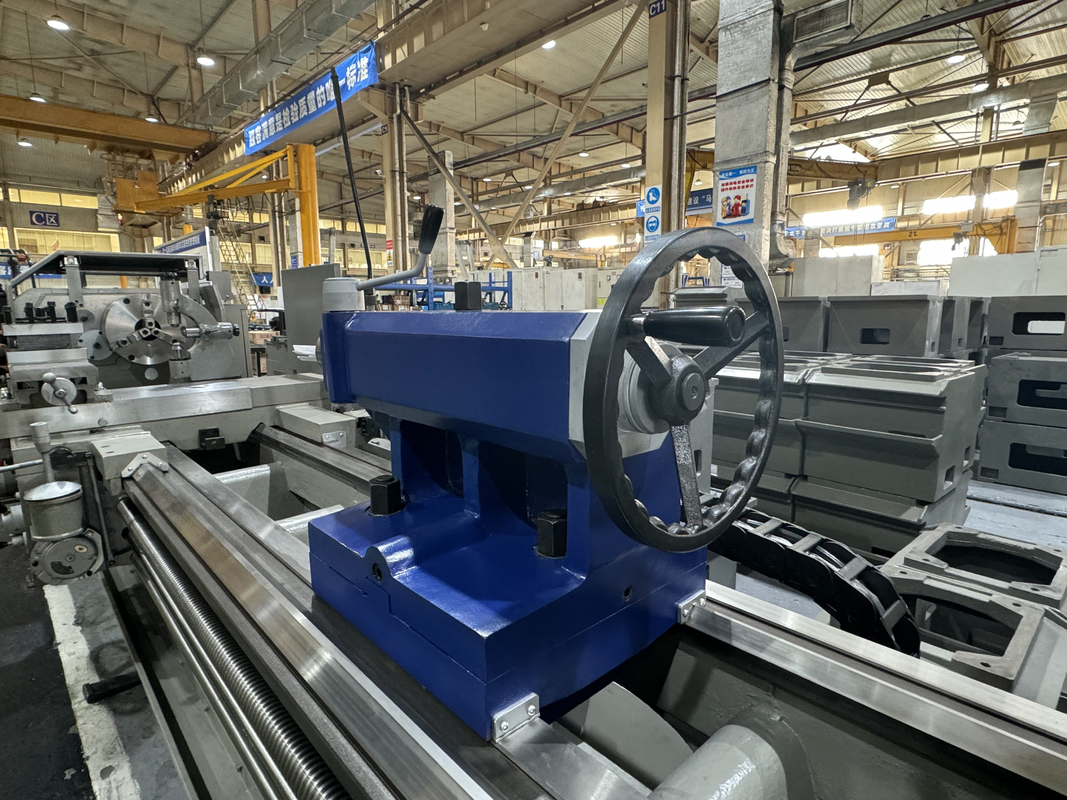

Ход пиноли задней бабки
|
мм
|
250
|
|
Конусность пиноли задней бабки
|
|
Морзе 5#
|
|
Ширина направляющей станины и твердость закалки
|
мм
|
550 RC52
|
|
Мощность главного двигателя
|
кВт
|
11
|
|
Мощность быстрого двигателя
|
кВт
|
1.1
|
|
Мощность двигателя насоса охлаждающей жидкости
|
Вт
|
120
|
|
Вес нетто
|
кг
|
3600
|
|
Габаритные размеры
|
мм
|
3160x 1380x 1450
|
|
Макс. нагрузка на заготовку
|
Т
|
2.5 (стандартная конфигурация)
|
|
Стандартная конфигурация:

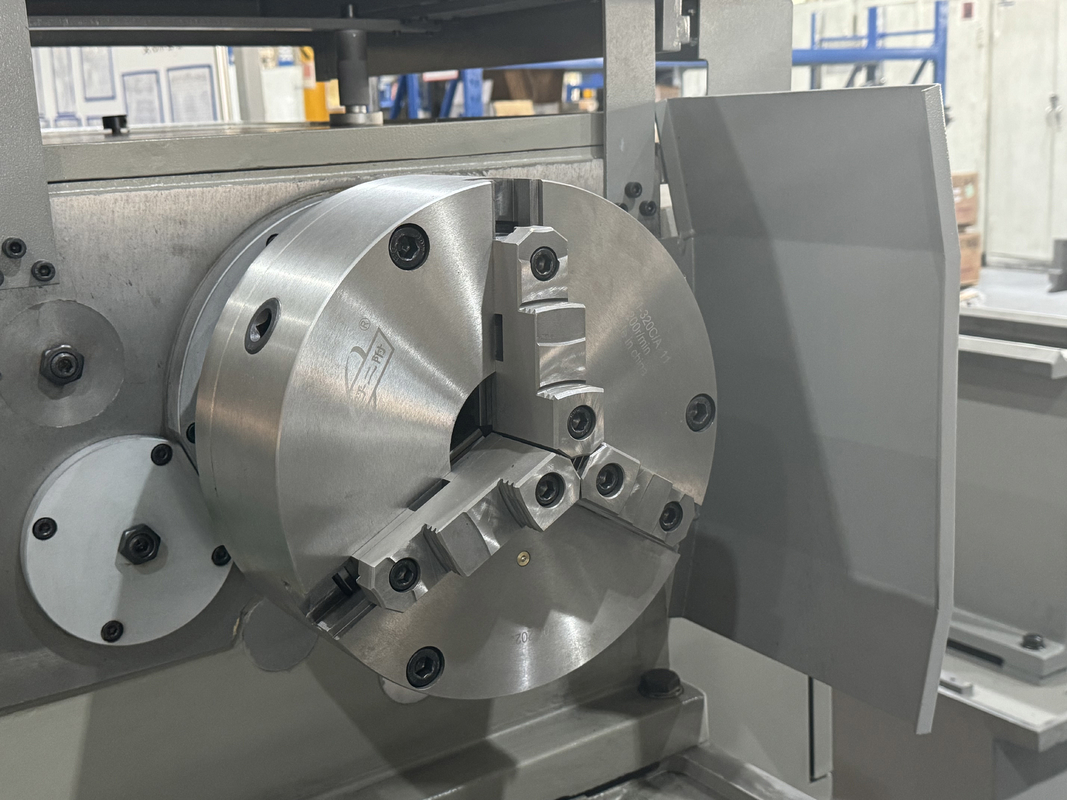

1. 3-кулачковый патрон K11315C/D11 2. Отверстие шпинделя Φ104 3. Центр пиноли 4. Тип шпиндельной головки D11 |
Дополнительная конфигурация:

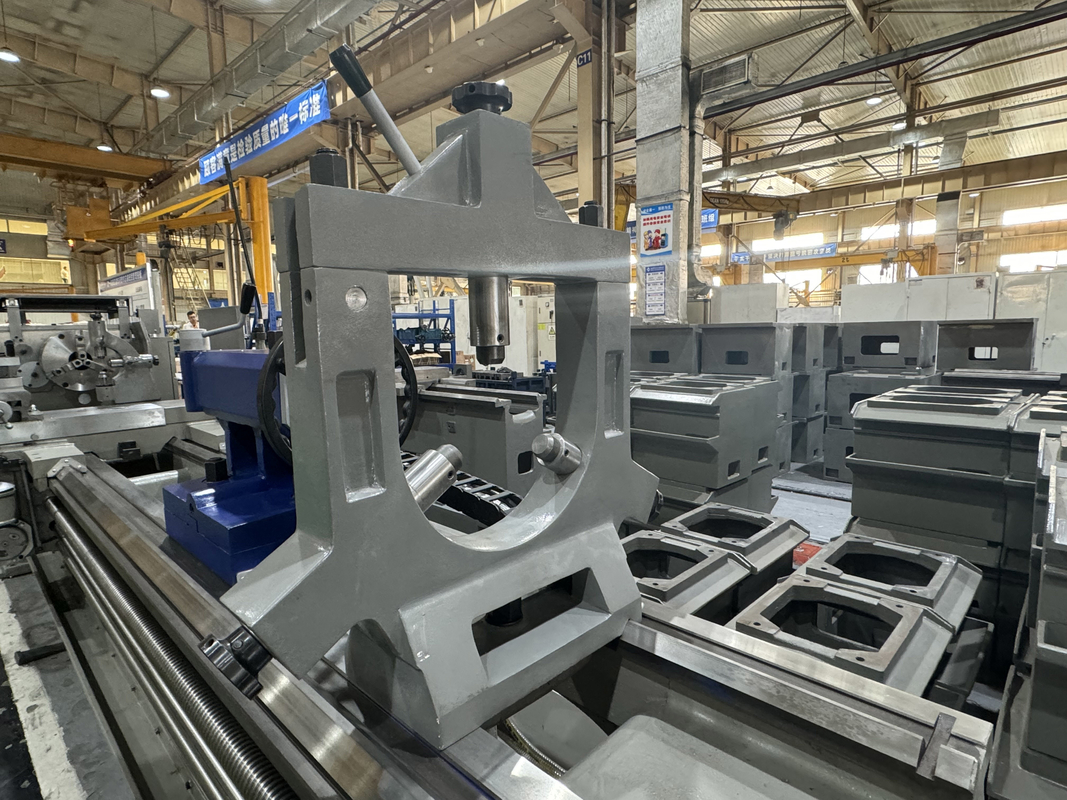

1. Люнет Φ20-Φ170 2. Люнет Φ160-Φ350 3. Φ400 мм 3-кулачковый патрон 4. Φ500 мм 3-кулачковый патрон 5. Φ400 мм 4-кулачковый патрон 6. Φ500 мм 4-кулачковый патрон 7. Вращающиеся центры Морзе №5 |
