Высокоточный центр вертикальной обработки с ЧПУ VMC850Q Центр обработки с ЧПУ

Вертикальный центр обработки

СНТ фрезерная машина

4 оси СНТ фрезерная машина с поворотным столом

Место происхождения:

Китай

Фирменное наименование:

SMTCL/SYMG

Сертификация:

ISO certification

Номер модели:

VMC 850Q

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Тип::

Вертикальная

Система управления CNC::

FANUC, Сименс

Скорость питания (mm/min)::

1 - 10000 мм/мин

Позиционирующая точность (мм) u::

0,006

Повторимость (X/Y/Z) (mm)::

0,004

Сила мотора шпинделя (kW)::

11/15

Емкость журнала инструмента::

Размер стола (L×W):

1000x500mm

Марка::

SYMG, SMTCL

Поездка по оси X:

850 мм

Перемещение Y-osи:

500 мм

Поездка по оси Z:

540 мм

Условия оплаты и доставки

Количество мин заказа

1 комплект

Цена

negotiable

Упаковывая детали

Деревянный корпус, оловянный багажник, другие мореходные упаковки

Время доставки

45-60 дней

Условия оплаты

L/C,T/T,Western Union

Поставка способности

50 комплектов в месяц

Родственные продукты

Видео

Экономический центр вертикальной обработки с ЧПУ M800 3-осевая фрезерная машина с ЧПУ Syntec Controller VMC Machine

Лучшая цена

Видео

SMTCL VMC850Q 3 оси Вертикальный обрабатывающий центр 4 оси CNC фрезерная машина с поворотным столом

Лучшая цена

Видео

3 оси Вертикальный обрабатывающий центр Алюминиевая обработка VMC850Q 4 оси CNC фрезерная машина Fanuc CNC VMC

Лучшая цена

Видео

Вертикальный центр обработки VMC1100P высокая жесткость Грантная рама Структура 4-осевой CNC фрезерная машина

Лучшая цена

Свяжитесь с нами

+8613916455787

sales@huidijd.com

86-021-61195255

Свяжитесь сейчас

Описание продукта

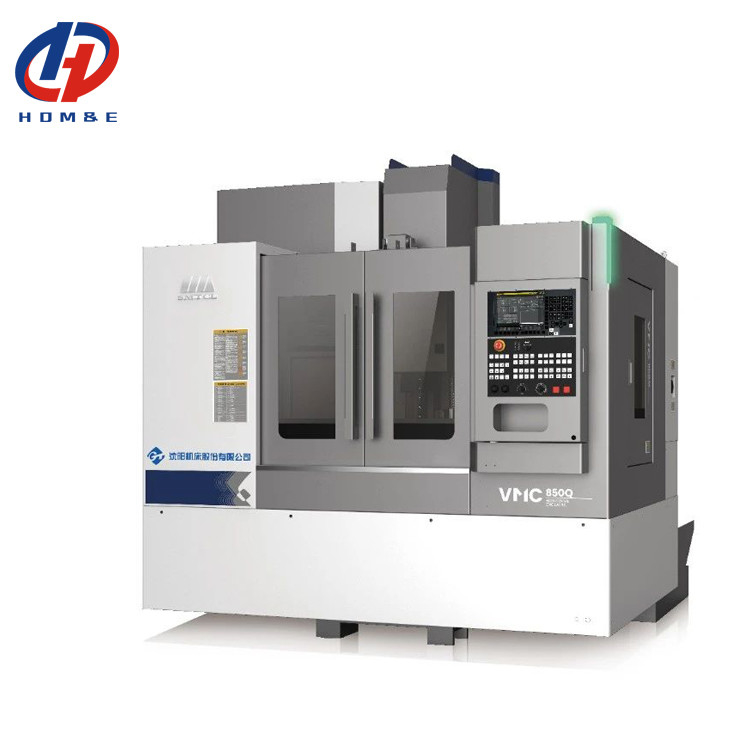

Высокоточный центр вертикальной обработки с ЧПУ VMC850Q Центр обработки с ЧПУ 0

Высокоточный центр вертикальной обработки с ЧПУ VMC850Q Центр обработки с ЧПУ

Name: Высокоточный центр вертикальной обработки с ЧПУ VMC850Q Центр обработки с ЧПУ
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: VMC 850Q
Availability: InStock

Это новое поколение VMC850Q вертикальный обрабатывающий центр принимает вертикальную схему рамы, перекрестный слайд структуры, высокий жесткий селедка колонна, перевернутый трапециевидный шпиндель коробки, низкий центр тяжести,высокая жесткая кровать, трёхосевая роликовая рельса, обеспечивающая хорошую точность работы машины, высокую прочность и превосходную стабильность точности; Структура машины простая и компактная, площадь пола небольшая,способствует сборке автоматической линии; может быть фрезерной поверхности, бурения, бурения, реминга, 2D и 3D поверхностной обработки, нажатия и других процессов интеграции высокоточной обработки.высокая скорость и высокая эффективность, умный и стабильный.

ОБЯЗАНИЯ

1,Высокая жесткость и высокая стабильность конструкции

* Высокопрочный интегральный литейный ковёр

* Трехосный ролик класса P

* Длинная колонна рысиных костей

2Хорошая точность и сохранность точности

* С3 предварительно затянутый свинцовый винт

* Технология тепловой симметрии

* Технология компенсации ошибок

3Безопасность, охрана окружающей среды, эффективная производительность

* Трехосная быстрая смена 48 м/мин

* Прямой шпиндель 12000 оборотов в минуту

* Двойной спиральный чип-экстрактор

Свинцовый винт: предварительно вытянут Трёхосный свинцовый винт использует метод установки с фиксированными двумя концами и с 40 высокоточным шаровым винтом большого диаметра,наилучшая скорость реагирования и точность позиционирования могут быть получены путем предварительной обработки растяжкой.

B Рулевая рельса: ролик Линейная рулевая рельса выбрана для трех осей для увеличения несущей способности и повышения общей жесткости и надежности станка.Линейное руководство имеет небольшие вибрации при высокой скорости и без ползания при низкой скорости, чтобы обеспечить точность обработки.

С. Спиндель: 10000 оборотов в минуту 10000 оборотов в минуту высокоскоростной шпиндель с импортированными специальными подшипниками P4, с высокой точностью, высокой жесткостью;Главный вал прошел тест динамической коррекции баланса перед выходом из завода.

D головной материал: высокая жесткость высокая жесткость конструкции коробки шпинделя, улучшить сопротивление резки станка-инструмента и эффективно уменьшить вибрацию шпинделя,для обеспечения точности обработки и поверхности деталей.

E-столпец: тип рысиной кости Классическая структура типа "человека", твердая и стабильная, эффективно поддерживает стабильность обработки и несущую способность при высокой скорости перемещения.

F кровать: большой наклон Большой угол наклона кровать, эффективно способствует удалению мусора.эффективное улучшение жесткости и стабильности продукта.

Высокоточный центр вертикальной обработки с ЧПУ VMC850Q Центр обработки с ЧПУ 10

Спецификация продукта

Основные технические характеристики

Основные технические параметры

Положение		Единица	Спецификации
Мощность	Поездка по оси X	мм	850
	Поездка по оси Y	мм	5000
	Поездка по оси Z	мм	540
	Нос шпинделя к поверхности стола	мм	120 - 660
	Нос шпинделя к поверхности колонны	мм	640
Рабочий стол	Размер стола (L×W)	мм	1000×500
	Максимальная нагрузка на стол	в кг	600
	Размер T-слота	мм	18х5
Свинцовый	Скорость вращения шпинделя	обороты в минуту	10000
	Конусовая вертикаль спиндала/стол спиндала	мм	7/24 конусный
	Конусовая вертикаль спиндала/стол спиндала	мм	BT2
	Двигатель шпинделя	КВ	"Слушай, что я говорю!" 15/11
	Максимальный выходной крутящий момент	N.m.	52.5/95.5
	Тип привода шпинделя		Синхронный зубной ремень
Количество кормов	Быстрое прохождение X,Y,Z	М/мин	48/48/48
Количество кормов	Максимальная скорость подачи	М/мин	20
А.Т.С.	Мощность хранения инструментов	pc	Тип руки 24
	Максимальный диаметр инструмента	мм	150 ((80)
	Максимальная длина инструмента	мм	300
	Время смены инструмента ((T-T)	Второй	2.5
Точность	Точность позиционирования X/Y/Z	мм	0.008/0.006/0.006
Точность	Позиционирование повторения X/Y/Z	мм	0.005/0.004/0.004
Прочие	Общие размеры ((L×WxH)	мм	2940×3450×3050
	Чистая масса машины	в кг	5100
	Общая потребность в мощности	КВА	18

Стандартный

1. FANUC OI-MF TYPE ((5)β система управления 2. 10000 вращений в минуту шпиндель, подключенный к ремню 3. 24 дискового манипулятора инструментального магазина 4. Водяной бак + чип для промывки постели 5. Чистый воздушный пистолет, рабочий свет, предупреждающий свет

Необязательно

1. Fanuc Oi-MF TAPE (1)Система2. Fanuc Oi-MF TAPE ((l) αСистема3. Система Siemens 828D CNC 4. Прямое соединение 12000 вращений в минуту механического шпинделя 5. 16000 вращений в минуту, 24000 моторизованного шпинделя 6. 4-я ось вращающего устройства 7. Охлаждение внутри 2MPa, 3MPa,5MPa,7MPa 8. Сепаратор масла и воды 9.Удаление цепных щелчков 10. Чистая водяная пушка 11. Инструмент и инспектирование заготовки 12.Автоматические двери13Замок безопасности 14. Электрический шкаф и кондиционер

Основная точность

Точность машины реализует стандарт принятия GB/T18400.2-2010 Стандарт принятия точности позиционирования станка и точности повторного позиционирования GB/T18400.4-2010

Инспекционные пункты		Производственный стандарт
Точность обработки		IT6
Точность позиционирования	Ось X (мм)	0.008
	Ось Y (мм)	0.006
	Ось Z (мм)	0.006
Точность повторного позиционирования	Ось X (мм)	0.005
	Ось Y (мм)	0.004
	Ось Z (мм)	0.004

Основная конфигурация

Основная конфигурация станка-инструмента и список приобретенных деталей

Положение	Спецификации	Бренд

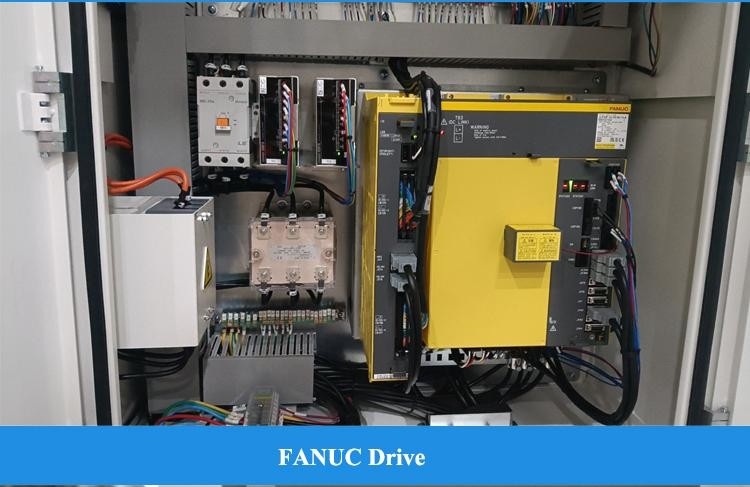

Система с ЧПУ	FANUC Oi-MF PLUS TYPE ((5)	FANUC
Главный двигатель	βiI 8/12000-B	FANUC
Двигатель X-оси	βiSc 12/3000-B	FANUC
Двигатель на оси Y	βiSc 12/3000-B	FANUC
Двигатель Z-оси	βiS 22B/3000-B	FANUC
Свинцовый подшипник X-оси	30х62х15	NSK/FAG/NACHI/NTN
Подшипник на винтовой оси Y	30х62х15	NSK/FAG/NACHI/NTN
Подшипник с винтовым приводом по оси Z	30х62х15	NSK/FAG/NACHI/NTN
Шаровой винт по оси Х	φ40×16,C3	THK/PMI/HIWN
Свинцовый винт по оси Y	φ40×16,C3	THK/PMI/HIWN
Свинцовый винт Z-оси	φ40×16,C3	THK/PMI/HIWN
Путь направления оси X	35	THK/REXROTH/PMI/HIN
Путь направления оси Y	45	THK/REXROTH/PMI/HIN
Путь направления оси Z	45	THK/REXROTH/PMI/HIN

Случай обработки

Почему выбирать нас?

◆ Высочайшее качество, требования клиентов на первом месте

◆ 30 лет + история НИОКР, компания основана в 1993 году

◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями

◆ Устойчивая и зрелая система поставок

◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)

◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием

◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство

О нас

Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd расположен в Шанхае, Китай. Мы специализируемся на CNC-токарном станке, вертикальном обрабатывающем центре, горизонтальном обрабатывающем центре, портальном обрабатывающем центре, пятиосновом обрабатывающем центре,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.

Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!

Наш завод

Высокоточный центр вертикальной обработки с ЧПУ VMC850Q Центр обработки с ЧПУ 14

Выставка

Высокоточный центр вертикальной обработки с ЧПУ VMC850Q Центр обработки с ЧПУ 15

Частые вопросы

Вопрос 1.Вы торговая или производственная компания?

Мы производственная компания.

Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.

Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.

Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.

Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой

Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.

Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить механических и электрических инженеров для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.

Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
