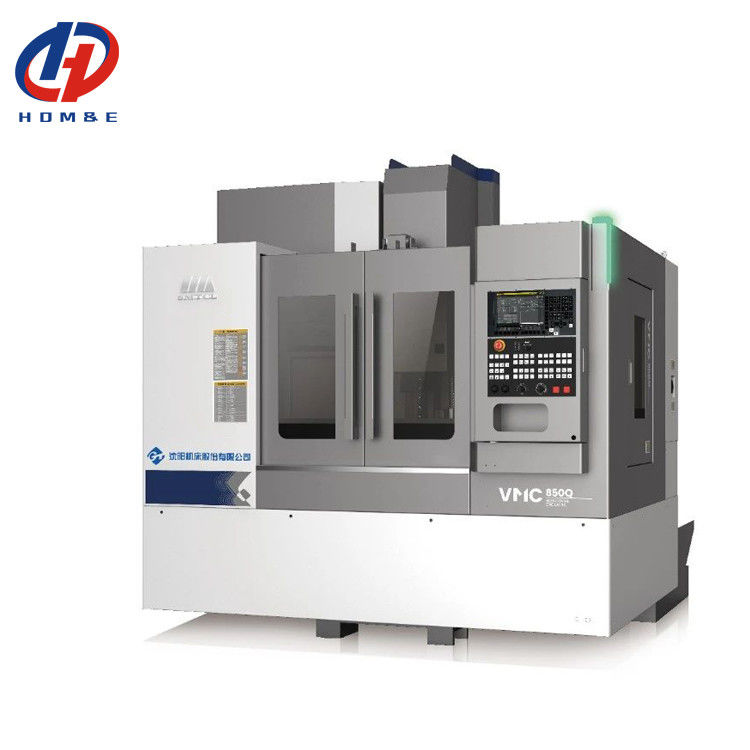

VMC850Q 3-осевой вертикальный центр обработки CNC VMC Machine 4-осевой CNC вертикальный фрезерный центр
Подробная информация о продукции
| Бренд: | SMTCL | Тип: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| Название продукта: | Вертикальный подвергая механической обработке центр | Размер стола (L×W): | 1200×500 |
| Максимальная нагрузка на стол: | 600 кг | X Ось путешествие: | 1000 мм |
| Y Ось путешествие: | 500 мм | Z ось путешествия: | 540 мм |
| А.Т.С.: | 24 ATC с роботизированной рукой | ||
| Выделить |
Вертикальный обрабатывающий центр VMC850Q,3 оси Вертикальный центр обработки,4-осевой вертикальный центр обработки |
||
Описание продукта
Описание продукта:
1, Высокая жесткость и высокая стабильность конструкции
* Высокопрочный интегральный литейный ковёр
* Трехосный ролик класса P
* Длинная колонна рысиных костей
Параметры продукта:
|
Положение
|
Единица
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Мощность
|
Поездка по оси X
|
мм
|
850
|
1000
|
1100
|
|
Поездка по оси Y
|
мм
|
500
|
500
|
620
|
|
|
Поездка по оси Z
|
мм
|
540
|
540
|
600
|
|
|
Нос шпинделя к поверхности стола
|
мм
|
120 - 660
|
120 - 660
|
120-720
|
|
|
Нос шпинделя к поверхности колонны
|
мм
|
640
|
640
|
743
|
|
|
Рабочий стол
|
Размер стола (L×W)
|
мм
|
1000×500
|
1200×500
|
1300×610
|
|
Максимальная нагрузка на стол
|
в кг
|
600
|
600
|
1000
|
|
|
Размер T-слота
|
мм
|
18х5
|
18х5
|
18х5
|
|
|
Свинцовый
|
Скорость вращения шпинделя
|
обороты в минуту
|
10000
|
10000
|
10000
|
|
Конусовая вертикаль спиндала/стол спиндала
|
мм
|
7/24 конусный
|
7/24 конусный
|
7/24 конусный
|
|
|
BT2
|
BT2
|
BT2
|
|||
|
Двигатель шпинделя
|
КВ
|
7.5/11
|
7.5/11
|
"Слушай, что я говорю!" 15/11
|
|
|
Максимальный выходной крутящий момент
|
N.m.
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Тип привода шпинделя
|
|
Синхронный зубной ремень
|
|||
|
Инструменты
|
Модель держателя инструмента
|
|
МАС 403 BT40
|
||
|
Модель с подтяжкой
|
|
MAS 403 P40T-I
|
|||
|
Количество кормов
|
Быстрое прохождение X,Y,Z
|
м/мин
|
48/48/48
|
||
|
Моторная мощность на 3 оси ((X/Y/Z)
|
КВт
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3 оси моторный крутящий момент ((X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Максимальная скорость подачи
|
мм/мин
|
1-20000
|
|||
|
А.Т.С.
|
Тип
|
pc
|
ATC с роботизированной рукой
|
||
|
Режим
|
|
Выбор ближайшего инструмента в обоих направлениях
|
|||
|
Мощность
|
ПК
|
24
|
|||
|
Максимальная длина инструмента
|
мм
|
300
|
|||
|
Максимальная масса инструмента
|
в кг
|
7
|
|||
|
Макс слишком дисковый диска.-Полный
|
мм
|
80
|
|||
|
Макс слишком дисковый диапазон.-Соседний
|
мм
|
150
|
|||
|
Время смены инструмента ((T-T)
|
Второй
|
2.5
|
|||
|
Высота между столом и землей
|
мм
|
900
|
900
|
950
|
|
|
Прочие
|
Общие размеры
(L×WxH)
|
мм
|
2400х2975х2840
(за исключением конвейера)
|
2700×2975×2840
(за исключением конвейера)
|
2940×3450×3050
(за исключением конвейера)
|
|
Чистая масса машины
|
в кг
|
5100
|
5400
|
6200
|
|
|
Общая потребность в мощности
|
КВА
|
18
|
18
|
25
|
|
|
Стандартная конфигурация:

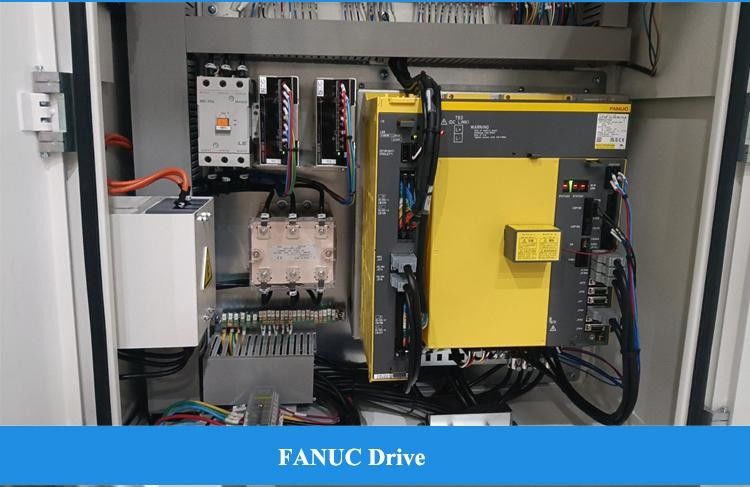

1Система управления FANUC OI-MF TYPE (5)
2. 10000 оборотов в минуту шпиндель, ремень подключен 3. 24 дисковый манипулятор 4. резервуар с водой + чип для полоскания кровати 5Чистый воздушный пистолет, рабочий свет, предупреждающий свет |
Селективная конфигурация:
1Система Fanuc Oi-MF TAPE
2Система FANUC Oi-MF TAPE 3Системный контроллер Siemens 828D 4Прямое соединение 12000 оборотов в минуту механический шпиндель 5. 16000 оборотов в минуту, 24000 моторизованного шпинделя 6. Пластинка 4-й оси 7. охлаждение внутри 2MPa, 3MPa, 5MPa, 7MPa 8Сепаратор масло-вода 9. Удаление цепных фишек 10Оружие с чистой водой. 11Проверка инструмента и заготовки 12Автоматические двери. 13Замок для безопасности. 14Электрический шкаф и кондиционер |
||||
Наше обслуживание:
Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
2Более 100 производственных процессов
3Более 200 пунктов проверки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Часто задаваемые вопросы
Вопрос 1.Вы торговая или производственная компания?
начиная с даты накладной машины.
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
