Горизонтально-расточной станок высокой жесткости SMTCL TK6513 с ЧПУ

Горизонтально-расточной станок высокой жесткости SMTCL TK6513 с ЧПУ

Высокая жесткость

Тяжелая резка

SMTCL

Место происхождения:

КИТАЙ

Фирменное наименование:

SMTCL

Сертификация:

CE ISO certification

Номер модели:

TK6513

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Фирменное наименование:
SMTCL
Номер модели:
TK6513
ЧПУ или нет:
Сжигание
Ключевое слово:
Горизонтальная CNC фрезерная буровая машина
Скорость шпинделя:
10-2000 оборотов/мин
Размер верстака:
1400×1600 мм
Максимальная нагрузка рабочего стола:
10 т
Поперечное движение X рабочего стола:
2000/3000/3500/4000 мм
Вертикальное движение Y головки:
1600/2000/2500/3000 мм
Продольное движениеZ колонны:
1600/2000 мм
Проезд W шпинделя:
800 мм
Условия оплаты и доставки
Количество мин заказа
1
Упаковывая детали
Деревянный корпус, оловянный багажник, другие мореходные упаковки
Время доставки
45-60 дней
Условия оплаты
T/T, L/C, Western Union
Поставка способности
50 комплектов в месяц
Описание продукта

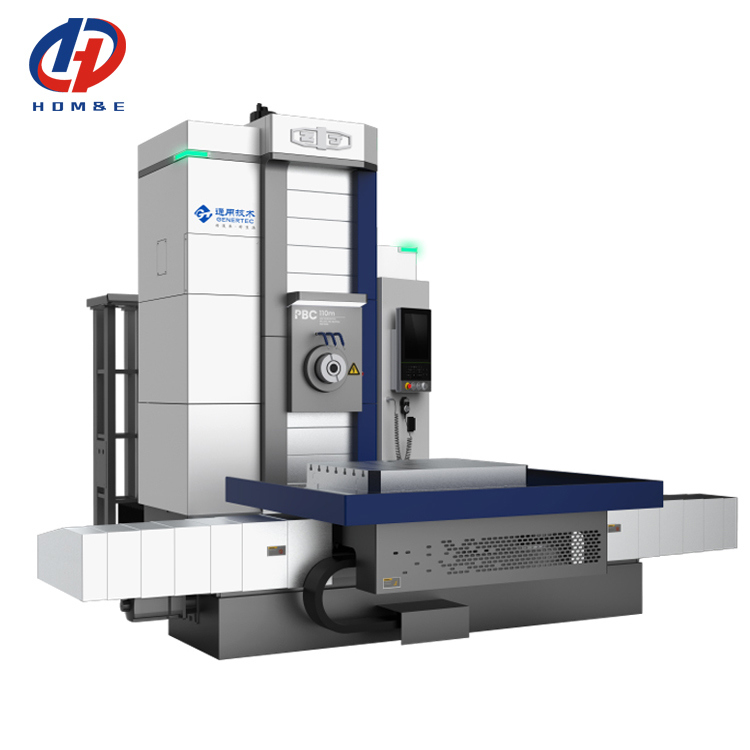

Горизонтально-расточной станок высокой жесткости SMTCL TK6513 с ЧПУ 0

Описание продукта:

Тяжелый станок для горизонтального расточного и фрезерного станка с ЧПУ SMTCL TK6513
Высокожесткий горизонтальный расточной и фрезерный станок с ЧПУ может удовлетворить потребности в тяжелой резке и широко используется в общем машиностроении, инженерном машиностроении, горнодобывающей промышленности, энергетике и других отраслях.
Конструктивные особенности:Станок имеет Т-образную компоновку и одноколонную боковую подвесную коробку.
Основные детали:Отлиты из высокопрочного чугуна и изготовлены по технологии песчаного литья со смолой, что обеспечивает превосходную стабильность и ударопрочность.
Шпиндельный узел:Шпиндель приводится в движение прецизионным зубчатым зацеплением, обеспечивающим плавную работу и высокую точность.

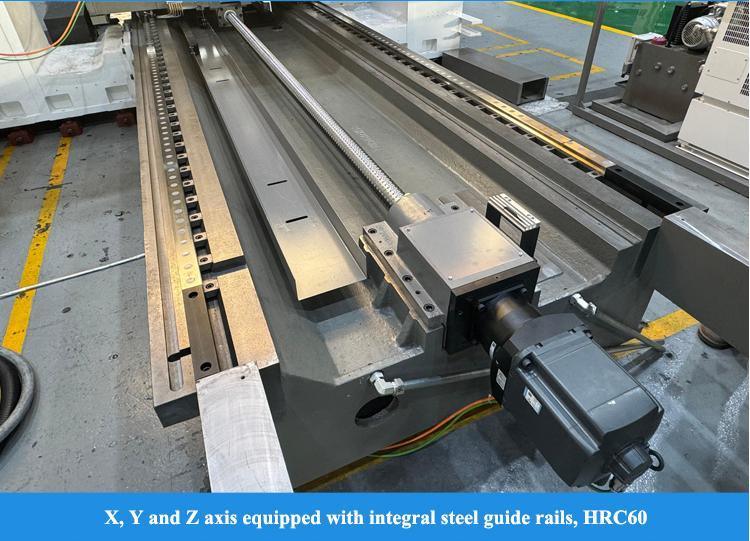

Направляющая:Оси X, Y и Z оснащены интегрированной стальной направляющей для удовлетворения жестких требований тяжелой резки.
Привод:Оси X и Z используют серводвигатель для привода шарико-винтовой пары через редуктор, ось Y использует серводвигатель для непосредственного привода шарико-винтовой пары, а ось B имеет классическую конструкцию с двойной червячной передачей.

Особенности продукта:

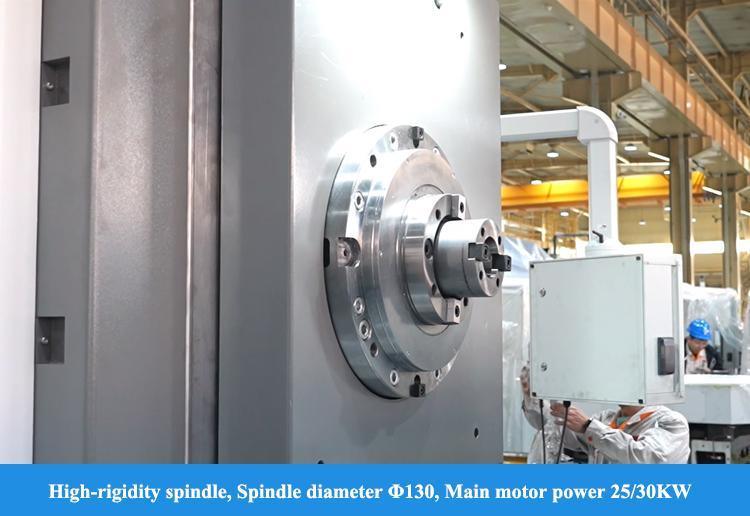

1. Диаметр шпинделя 130 мм, крутящий момент 3200 Нм, мощная резка для больших заготовок
2. Грузоподъемность стола 10 тонн, ход по оси X 4 метра, подходит для обработки тяжелых деталей
3. Система Siemens 828D с полным контуром управления, точность позиционирования до 0,018 мм
4. Автоматическая смена инструмента + автоматический телескопический шпиндель, всего 8 секунд на смену инструмента, увеличение эффективности на 30%
5. Цельнолитая станина + закаленная направляющая, снижение точности ≤5% после 1000 часов непрерывной работы

Детали продукта:

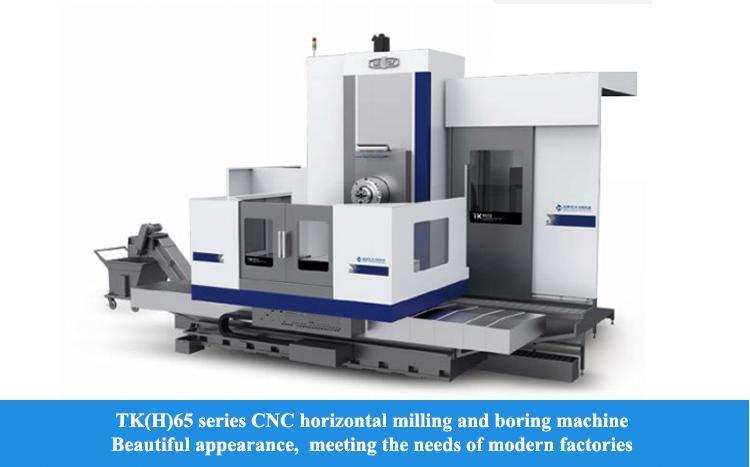

Горизонтально-расточной станок высокой жесткости SMTCL TK6513 с ЧПУ 1

Параметры продукта:
Элементы
Единица измерения
TK(H) 6513
TK(H)P 6513

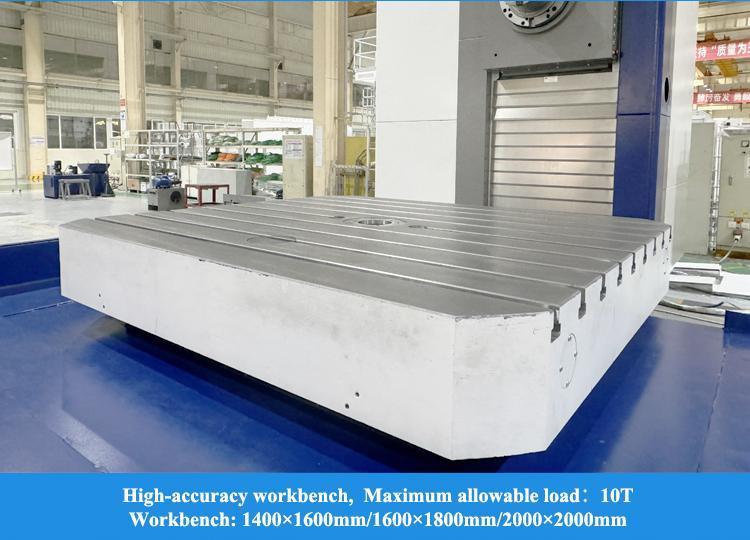

Размер верстака
мм
1400×1600/ ; 1600×1800 ; 2000×2000
Максимальная нагрузка на верстак
Т
10
Диаметр шпинделя
мм
φ130
Диаметр торцевой головки
мм
-
φ730
Спецификация хвостовика инструмента

JT50/BT50
Скорость шпинделя
об/мин
10-2000
Мощность главного двигателя
кВт
25/30
Максимальный крутящий момент шпинделя
Нм
2500/3000
Поперечный ход X верстака
мм
2000/3000/4000
Вертикальный ход Y шпиндельной бабки
мм
1600/2000 ; 2500/3000
Продольный ход Z колонны
мм
1600/2000
Ход W шпинделя
мм
800
Ход U ползуна торцевой головки
мм
-
200
Скорость подачи
X,Y,Z
мм/мин
1-6000
W
мм/мин
1-3000
U
мм/мин
-
1-3000
B
об/мин
0-1
Быстрая скорость
X,Y,Z
м/мин
10
W
м/мин
3
U
м/мин
-
3
B
об/мин
1
Точность позиционирования
X,Y,Z
мм
X/Y:0.018/0.015(решетчатая шкала)
Z:0.018/0.015(решетчатая шкала)
W
мм
0.016
U
мм
-
0.032
B
''
8, 4×90°;6
Точность повторного позиционирования
X,Y,Z
мм
0.012
W
мм
0.014
U
мм
-
0.018
B
''
6

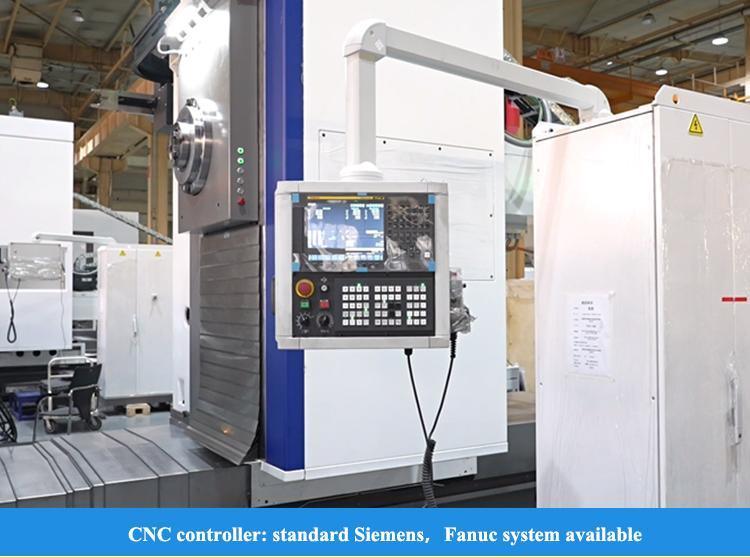

Система ЧПУ


SIEMENS 828D
Стандартная конфигурация:
SIEMENS 828D
Функция обдува шпинделя
Защита направляющих
Кондиционер шкафа
Охлаждение и удаление стружки
Импортная шарико-винтовая пара
Защита оператора
Централизованная смазка
Круговая оптическая решетка по оси B
Водяной пистолет/воздушный пистолет Масляный охладитель шпиндельной бабки
Поддон для воды верстака
Анкерный чугун
Импортные подшипники шпинделя
Защита броней в направлении Y
Прожектор
Дополнительная конфигурация:

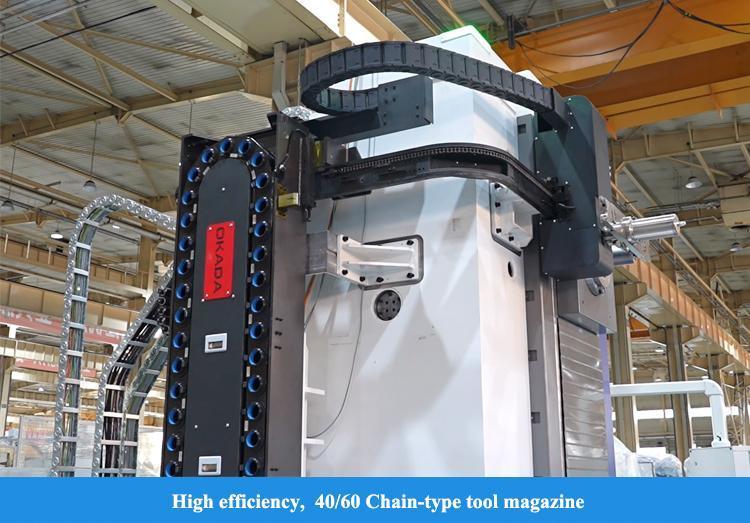

Магазин инструментов 40/60
Масляный охладитель насосной станции
Система FANUC0I/31I
Вспомогательная фрезерная головка
Адаптивное управление
Защита рабочей зоны верстака
Обнаружение аномалии нагрузки инструмента
Линейка с решеткой по осям X/Y/Z
Энергосберегающий пакет
Внутреннее охлаждение шпинделя
SIEMENS один

НАШ СЕРВИС:

Гарантируем получение высококачественного станка
1. Каждая деталь должна быть проверена

2. Контроль более 100 производственных процессов
3. Более 200 пунктов контроля
4. Обработка образцов каждого станка
5. 72-часовой пробный запуск перед доставкой
Почему стоит выбрать нас:
◆ Высочайшее качество, запросы клиентов на первом месте
◆ 30+ лет истории исследований и разработок, компания основана в 1993 году
◆ Высокотехнологичный производитель с возможностями исследований и проектирования
◆ Стабильная и зрелая система поставок
◆ Молодые активные продавцы и инженеры для мгновенного обслуживания (онлайн 24 часа)
◆ Модернизация механизма в соответствии с эргономикой и простотой обслуживания
◆ Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
О нас:
Горизонтально-расточной станок высокой жесткости SMTCL TK6513 с ЧПУ 2
Добро пожаловать к нам!
Компания Shanghai HD M&E Tech Co., Ltd расположена в Шанхае, Китай. Мы специализируемся на токарных станках с ЧПУ, вертикальных обрабатывающих центрах, горизонтальных обрабатывающих центрах, портальных обрабатывающих центрах, пятиосевых обрабатывающих центрах, токарно-фрезерных центрах и различном другом оборудовании с ЧПУ. У нас более 200 видов станков. Качество и технология продукции достигли международного передового уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков. Здесь родились первый токарный станок, сверлильный станок и расточной станок. Они были одним из лидеров китайской станкостроительной промышленности и крупнейшим производителем станков в Китае. Продукция станкостроения охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C электронику, пресс-формы и другие отрасли. Мы берем на себя миссию предоставления станков с передовыми технологиями, высоким качеством и хорошим обслуживанием нашим клиентам по всему миру!
Наша фабрика:
Горизонтально-расточной станок высокой жесткости SMTCL TK6513 с ЧПУ 3

FAQ:

Q1. Вы торговая компания или производственная компания?

Мы производственная компания.
Q2. Какова основная продукция вашей компании?
Мы специализируемся на всех видах станков, таких как токарные станки с ЧПУ, фрезерные станки с ЧПУ, вертикальные обрабатывающие центры, обычные токарные станки, сверлильные станки, радиально-сверлильные станки и так далее.
Q3. Можете ли вы предоставить станок по индивидуальному заказу или станок специального назначения (SPM)?
Да, мы предоставляем интеллектуальные решения с ЧПУ для наших клиентов, чтобы повысить эффективность.
Q4: Каковы ваши гарантийные условия?
Мы предоставим замену деталей, которые окажутся дефектными, в течение 12 месяцев,
начиная с даты коносамента станка.
Q5. Какие услуги?
Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
Q6: Почему стоит выбрать вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса осуществляется
между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Мы можем предоставить такой вид услуг. Когда станки прибудут на место установки покупателя, мы можем своевременно отправить инженеров-механиков и электриков для установки в соответствии с графиком покупателя. Все это может быть указано и перечислено в контракте. Продавец будет сотрудничать с покупателем для решения вопросов визы и подготовки к установке перед выездом за границу.
Q8: Каковы условия оплаты?
T/T 30% первоначальный взнос при заказе, 70% остаток платежа перед отправкой. безотзывный аккредитив по предъявлении
