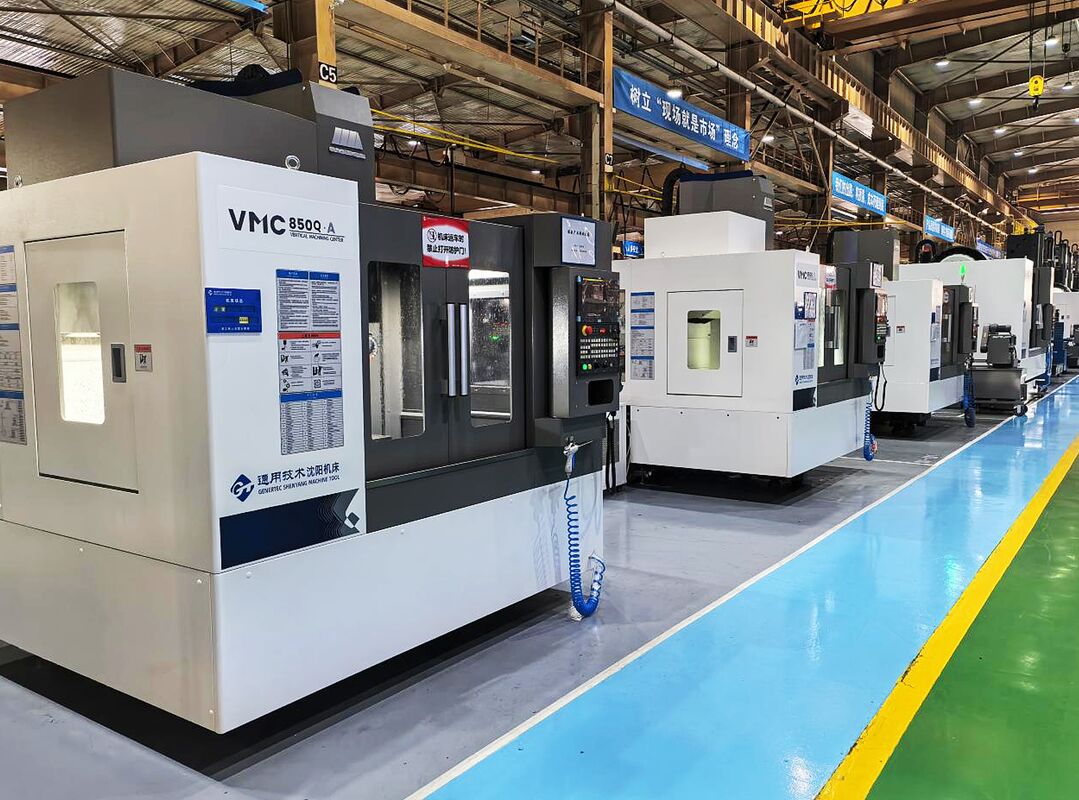

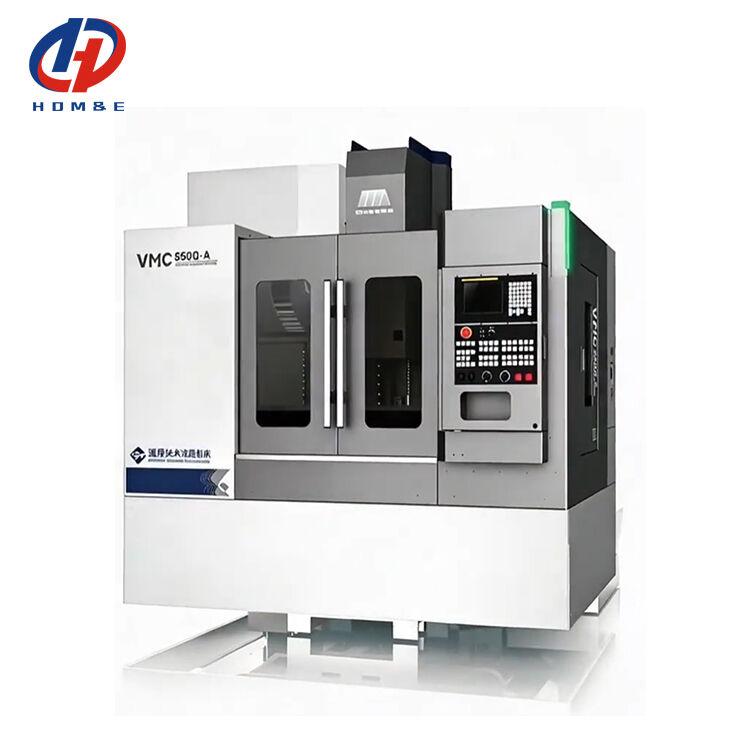

SMTCL Самый продаваемый продукт FANUC 10000rpm VMC850Q-A 4-осевой вертикальный станковой центр с поворотным столом
Подробная информация о продукции
| Тип:: | вертикальный | Система управления ЧПУ:: | ФАНУК, Сименс |
|---|---|---|---|
| Скорость подачи (мм/мин):: | 1 - 10000 мм/мин | Позиционирующая точность (мм) u:: | 0,006 |
| Повторяемость (X/Y/Z) (мм):: | 0,004 | Мощность двигателя шпинделя (кВт):: | 11/15 |
| Емкость магазина инструментов:: | 24 | Размер стола (L×W): | 1000x500 мм |
| Название бренда:: | SYMG, SMTCL | перемещение по оси X: | 850 мм |
| Перемещение по оси Y: | 500 мм | перемещение по оси Z: | 540 мм |
| Выделить |
FANUC 10000rpm вертикальный центр обработки,центр cnc 4 осей вертикальный подвергая механической обработке,VMC850Q-A центр обработки поворотных станков |
||
Описание продукта
Основные технические параметры
| Положение | Единица | VMC850Q-A | |
|---|---|---|---|
| Мощность | Поездка по оси X | мм | 850 |
| Поездка по оси Y | мм | 500 | |
| Поездка по оси Z | мм | 540 | |
| Нос шпинделя к поверхности стола | мм | 120 - 660 | |
| Нос шпинделя к поверхности колонны | мм | 640 | |

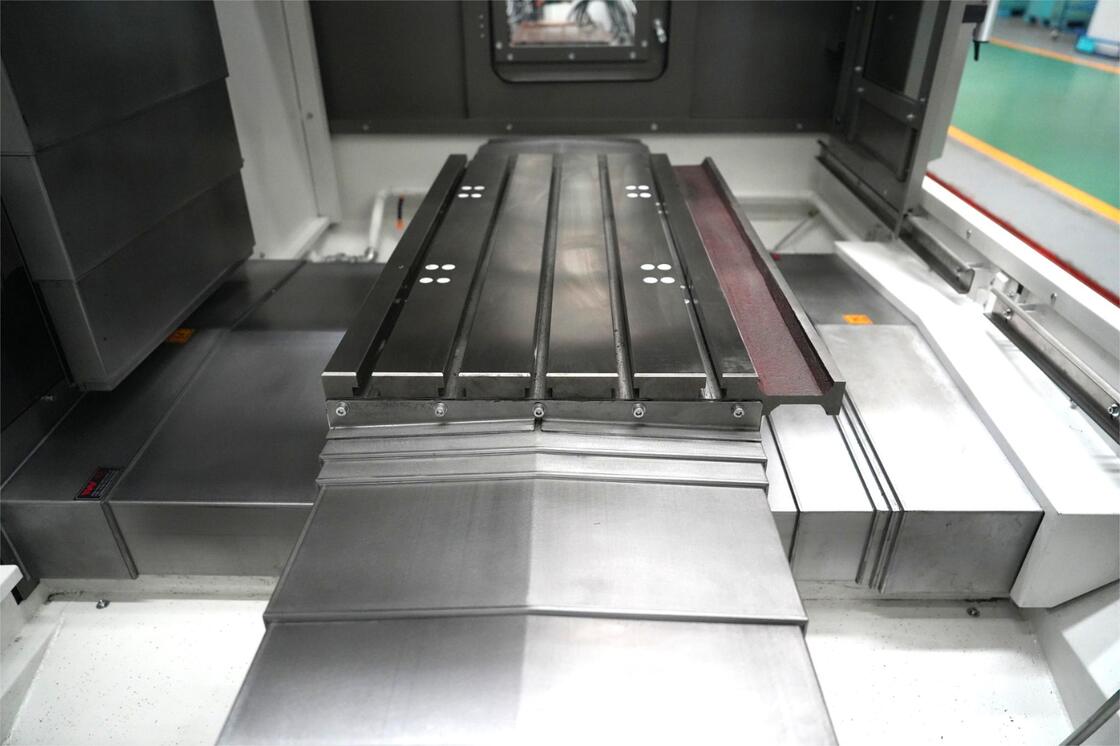

| Рабочий стол | Размер стола (L×W) | мм | 1000×500 |
| Максимальная нагрузка на стол | в кг | 600 | |
| Размер T-слота | мм | 18х5 | |
| Свинцовый | Скорость вращения шпинделя | обороты в минуту | 10000 |
| Конусовая вертикаль спиндала/стол спиндала | мм | 7/24 конусный | |
| BT2 | |||
| Двигатель шпинделя | КВ | "Слушай, что я говорю!" 15/11 | |
| Максимальный выходной крутящий момент | N.m. | 52.5/95.5 | |
| Тип привода шпинделя | Синхронный зубной ремень | ||
| Количество кормов | Быстрое прохождение X,Y,Z | М/мин | 48/48/48 |
| Максимальная скорость подачи | М/мин | 20 | |
| А.Т.С. | Мощность хранения инструментов | pc | Тип руки 24 |
| Максимальный диаметр инструмента | мм | 150 ((80) | |
| Максимальная длина инструмента | мм | 300 | |
| Время смены инструмента ((T-T) | Второй | 2.5 | |
| Точность | Точность позиционирования X/Y/Z | мм | 0.008/0.006/0.006 |
| Позиционирование повторения X/Y/Z | мм | 0.005/0.004/0.004 | |
| Прочие | Общие размеры ((L×WxH) | мм | 2940×3450×3050 |
| Чистая масса машины | в кг | 5100 | |
| Общая потребность в мощности | КВА | 18 | |
- Система управления FANUC OI-MF TYPE ((5) β

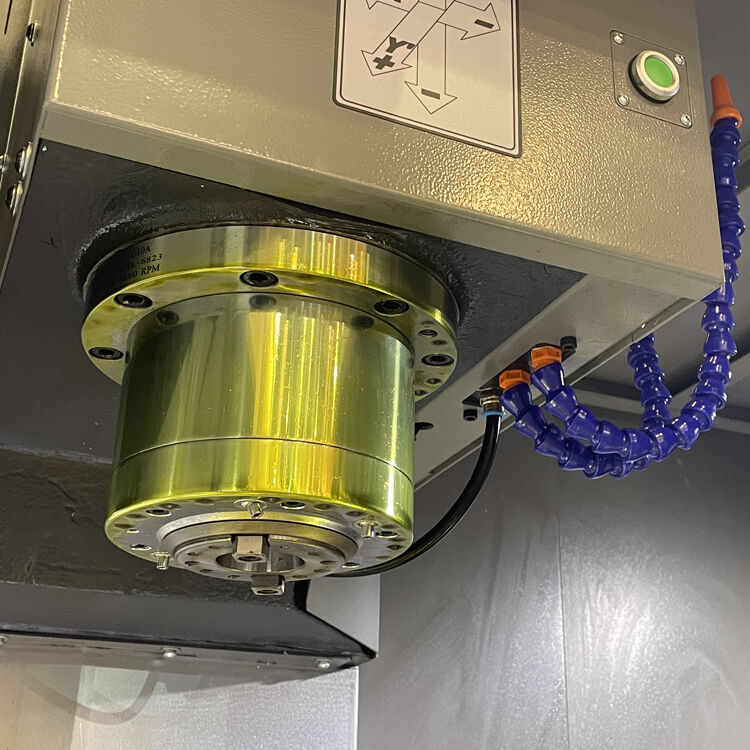

- 10 000 оборотов в минуту шпиндель, подключенный ремень

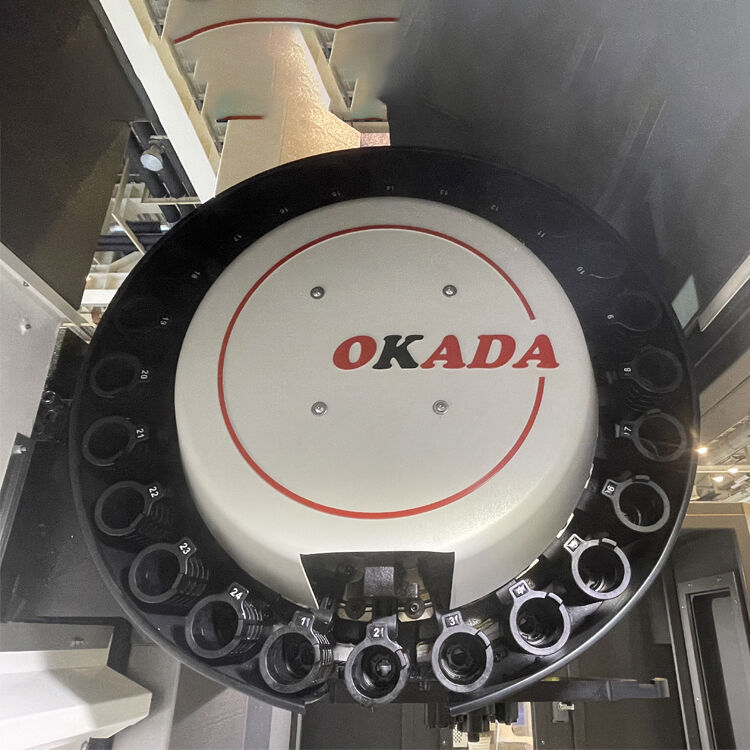

- Журнал инструментов для дискового манипулятора
- Резервуар для воды + чип для полоскания кровати
- Чистая воздушная пушка, рабочий свет, предупреждающий свет
- Система Fanuc Oi-MF TAPE
- Система Fanuc Oi-MF TAPE
- Системный контроллер Siemens 828D
- Прямое соединение 12000 оборотов в минуту механический шпиндель
- 16000 оборотов в минуту, 24000 моторизованного шпинделя
- Стрельбище 4-й оси
- Охлаждение внутри 2MPa, 3MPa,5MPa,7MPa
- Сепаратор масло-вода
- Удаление цепных фишек
- Оружие с чистой водой
- Проверка инструмента и заготовки
- Автоматические двери
- Замок безопасности двери
- Электрический шкаф и кондиционер
Точность машины выполняет стандарт принятия GB/T18400.2-2010 Стандарт принятия для точности позиционирования станка-инструмента и точности повторного позиционирования GB/T18400.4-2010
| Инспекционные пункты | Производственный стандарт | |
|---|---|---|
| Точность обработки | IT6 | |
| Точность позиционирования | Ось X (мм) | 0.008 |
| Ось Y (мм) | 0.006 | |
| Ось Z (мм) | 0.006 | |
| Точность повторного позиционирования | Ось X (мм) | 0.005 |
| Ось Y (мм) | 0.004 | |
| Ось Z (мм) | 0.004 | |
Основная конфигурация станка-инструмента и список приобретенных деталей
| Положение | Спецификации | Бренд | Примечания |
|---|---|---|---|
| Система с ЧПУ | FANUC Oi-MF PLUS TYPE ((5) | FANUC | |
| Главный двигатель | βiI 8/12000-B | FANUC | |
| Двигатель X-оси | βiSc 12/3000-B | FANUC | |
| Двигатель на оси Y | βiSc 12/3000-B | FANUC | |
| Двигатель Z-оси | βiS 22B/3000-B | FANUC | |
| Свинцовый подшипник X-оси | 30х62х15 | NSK/FAG/NACHI/NTN | |
| Подшипник на винтовой оси Y | 30х62х15 | NSK/FAG/NACHI/NTN | |
| Подшипник с винтовым приводом по оси Z | 30х62х15 | NSK/FAG/NACHI/NTN | |
| Шаровой винт по оси Х | φ40×16,C3 | THK/PMI/HIWN | |
| Свинцовый винт по оси Y | φ40×16,C3 | THK/PMI/HIWN | |
| Свинцовый винт Z-оси | φ40×16,C3 | THK/PMI/HIWN | |
| Путь направления оси X | 35 | THK/REXROTH/PMI/HIWN | |
| Путь направления оси Y | 45 | THK/REXROTH/PMI/HIWN | |
| Путь направления оси Z | 45 | THK/REXROTH/PMI/HIWN |
- Высочайшее качество, требования клиентов на первом месте.
- 30 лет + история исследований и разработок, компания основана в 1993 году
- Высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
- Стабильная и зрелая система поставок
- Молодые активные продавцы и инженеры для мгновенных услуг ((24 часа в режиме онлайн)
- Модернизация механизма в соответствии с эргономикой и легким обслуживанием
- Наш принцип конструкционного проектирования: легкое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd находится в Шанхае, Китай. Мы специализируемся на CNC-вертикальной станции, вертикальном станке, горизонтальном станке, портальном станке, пятиосном станке,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
Мы производственная компания.
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить инженеров-механиков и инженеров-электриков для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
