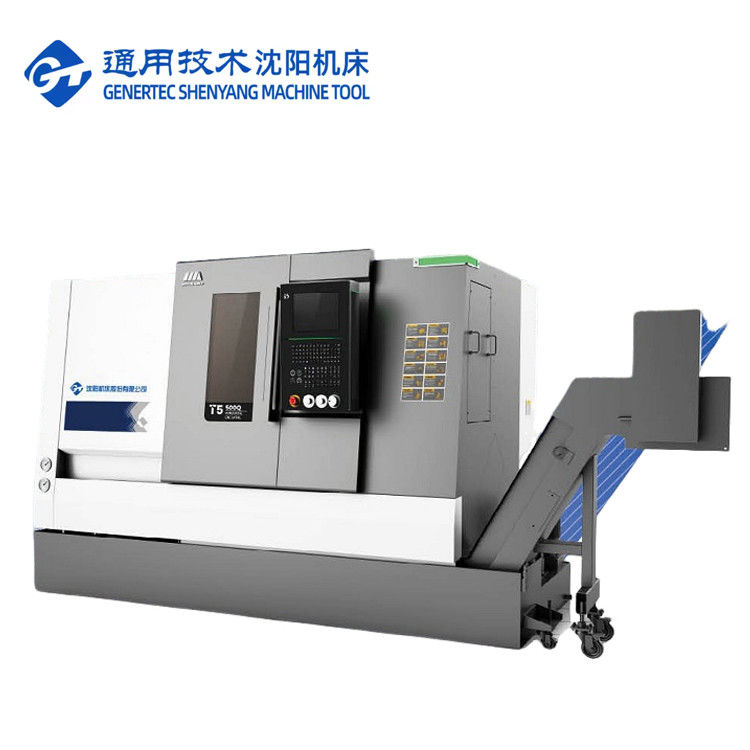

SMTCL многоцелевая система Fanuc CNC-вертовой станции T5.2-500Q для обработки металла на наклонной кровати CNC-вертовой станции
Подробная информация о продукции
| Фирменное наименование: | SMTCL | Номер модели: | Т5.2-500К |
|---|---|---|---|
| Система управления ЧПУ: | ГСК/ФАНУК/СИМЕНС | ЧПУ или нет: | ЧПУ |
| Ключевое слово: | Токарный станок с наклонной станиной с ЧПУ | Ход (ось X) (мм): | 200 |
| Ход (ось Z) (мм): | 560 | Ускоренный ход X/Z: | 30 м/мин |
| Станции для инструментов: | 8 | Макс. Скорость шпинделя (об/мин): | Макс. Скорость шпинделя (об/мин) |
| Макс. Длина в повороте (мм): | 500 | Макс. Качели над кроватью: | Φ560 |
| Макс. качаться над слайдом: | Φ350 | Макс. диаметр резки.: | Φ360 |
| Выделить |
Многоцелевое наклонное постельное станковое станковое станковое станковое станковое станковое,Точные станки с ЧПУ,3-осевое наклонное легло CNC-вертового станка |
||
Описание продукта
SMTCL многоцелевой CNC-токарный станк T5.2-500Q Система Fanuc Обработка металла 3-осевой наклонной кровати CNC-токарный станк
Горизонтальный станковой станковой станк серии T5Q, сочетающий в себе технологию интеллектуального управления и передовые технологии производства, имеет высокую точность, высокую эффективность и высокую жесткость резки.Программное обеспечение для анализа конечных элементов используется для оптимизации дизайна, анализировать распределение точек напряжения, уменьшить деформацию деталей и достичь оптимальной структуры всей машины.Основные литья изготовлены из высокопрочных материалов из чугуна., что обеспечивает минимизацию вибрации во время процесса резки и улучшает точность обработки и стабильность резки.
- С3 предварительно вытянутый свинцовый винт
- Технология компенсации ошибок
- Количественное определение стандарта процесса
- Две оси высокой и быстрой скорости движения

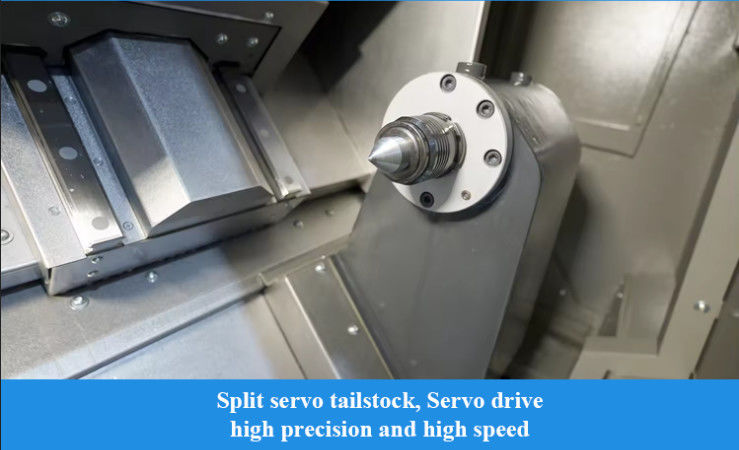

- Разделенный сервохвост
- Высокоэффективная серворежущая башня

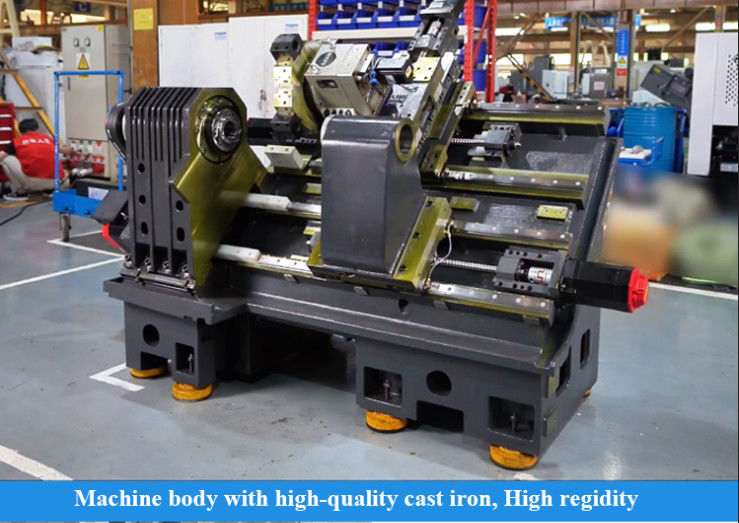

- Литые железные ложа высокого качества и другие ключевые литые изделия
- Подшипник с большим протяжением двойного ряда цилиндрического роликового шпинда
- Конструкция седла против наклона
| Положение | Единица | T5.2-500Q | T5.2-1000Q | |
| Максимальный вращающийся диаметр | мм | Φ360 | Φ360 | |
| Максимальная длина поворота | мм | 500 | 500 | |
| Максимальный диаметр колебания над кроватью | мм | Φ560 | Φ560 | |
| Максимальный диаметр колебания на перекрестном скольжении | мм | Φ350 | Φ350 | |
| Свинцовый | Тип носа шпинделя | A2-6 | A2-6 | |
| Внутренний диаметр переднего подшипника | мм | 100 | 100 | |
| Коньки отвода шпинделя | 1:20; Φ70 | 1:20; Φ70 | ||
| Свинцовая отверстия | мм | Φ65 | Φ65 | |
| Макс. через диаметр ствола | мм | Φ50 | Φ50 | |
| Стандартный диаметр циркулятора | дюйм | 8 | 8 | |
| Максимальная скорость вращения шпинделя | r/min | 4500 | 4500 | |
| Номинальный крутящий момент шпинделя | Nm | 136 ((769 р/мин) | 136 ((769 р/мин) | |
| Макс. крутящий момент шпинда | Nm | 245 ((576 р/мин) | 245 ((576 р/мин) | |
| Основная выходная мощность двигателя непрерывная /15 минут | КВт | "Слушай, что я говорю!" 15/11 | "Слушай, что я говорю!" 15/11 | |
| Две оси | Быстрое пересечение оси X/Z | м/мин | 30 | 30 |
| Поездка по оси X | мм | 200 | 200 | |
| Поездка по оси Z | мм | 560 | 1050 | |
| Остров | Путешествия хвостовых животных | мм | 500 | 950 |
| Конусовые перья хвостовых волосков | Морзе | МТ-5 | МТ-5 | |
| Башня | Форма башни | Горизонтальная 8-позиционная сервобашня | Горизонтальная 8-позиционная сервобашня | |
| Высота центра башни | мм | 80 | 80 | |
| Точность повторного позиционирования поворота башни | Сек. | ±1.6 | ±1.6 | |
| Можно ли выбирать резчик рядом | Да, да. | Да, да. | ||
| Прочие | Расстояние от центра шпинда до основания ложка | мм | 1015 | 1015 |
| Чистая масса машины | в кг | 4200 | 4750 | |
Стандартные спецификации:
|
Опции:
|
|||
| Общая мощность питания | КВА | 27 | 27 | |
| Общие размеры (длина X ширина X высота) | мм | 2750×1890×1900 | 3620×1890×1900 | |
- Все детали должны быть проверены.
- Более 100 контролей производственных процессов
- Более 200 пунктов проверки
- Обработка образцов каждой машины
- 72-часовой пробный ход до доставки
- Высочайшее качество, требования клиентов на первом месте.
- 30 лет + история исследований и разработок, компания основана в 1993 году
- Высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
- Стабильная и зрелая система поставок
- Молодые активные продавцы и инженеры для мгновенных услуг ((24 часа в режиме онлайн)
- Модернизация механизма в соответствии с эргономикой и легким обслуживанием
- Наш принцип конструкционного проектирования: легкое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
Shanghai HD M&E Tech Co., Ltd находится в Шанхае, Китай. Мы специализируемся на CNC-вертикальной станции, вертикальном станке, горизонтальном станке, портальном станке, пятиосном станке,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
- Вопрос 1.Вы торговая или производственная компания?
Мы производственная компания.
- Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.
- Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.
- Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины. - Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой - Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией. - Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить инженеров-механиков и инженеров-электриков для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
- Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
