Место происхождения:
Китай
Фирменное наименование:
HD M&E
Сертификация:
ISO certification
Номер модели:
BXM20-1 BXM20-2

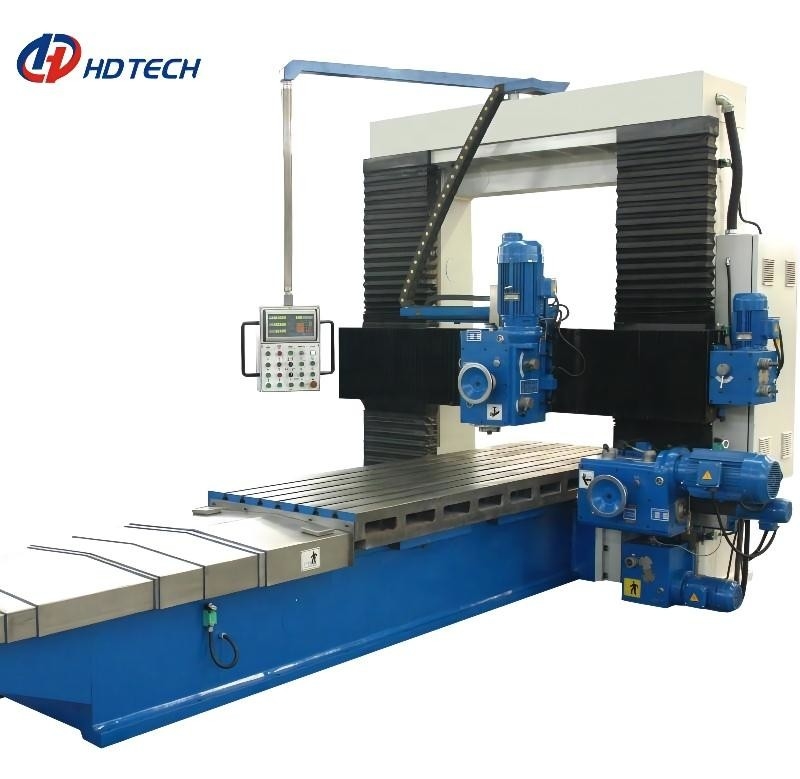

Машина стандартного двойного столбца BXM20-1 BXM20-2 тяжелая плоск-филируя со строгать, филирующ, меля функция
Введение машины
Машина стандартного двойного столбца серии BXM20 плоск-филируя вид строгать mechatronic продукта интегрируя, филировать и молоть, соответствующее для высокоскоростной стали, режущих инструментов карбида, и может быть использовано для обработки всех видов железистых металлов, цветных металлов и некоторые неметаллические материалы работают часть. Она может выполнить плоскую, филируя и меля обработку квартиры, наклона, стороны, паза и шкафа.
Основные технические параметры
| Модель машины | BXM20-1 | BXM20-2 | BXM20-3 | BXM20-4 | |
| Разбивочное расстояние guideway кровати машины | mm | 600 | 700 | 800 | 900 |
| Ot ширины испускает лучи guideway | mm | 420 | 500 | 500 | 600 |
| Максимальная длина работы | mm | 3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 14000,16000 |
| Максимальная ширина работы | mm | 1300, 1600 | 1600, 1800,2000 | 1600, 1800, 2000 | 2000, 2200 |
| Максимальная высота работы | mm | 1200, 1500 | 1200, 1500 | 1200, 1500 | 1500 |
| Ширина worktable | mm | 1300 | 1400, 1600 | 1400, 1600 | 1600, 1800 |
| Максимальный вес работы | t | 10-18 | 12-27 | 14-29 | 16-31 |
| поменяйте согласно различным спецификации и модели | |||||
| Вытягивать силу шкафа worktable | N | 40000 | 51000 | 51000 | 88000 |
| Максимальный размер бара инструмента | mm | 40x40 | 50x50 | 50x50 | 60x60 |
| Двигая скорость worktable | mm/min | 30-40000 непрерывно ряд переменной скорости | |||
| Горизонтальное питание вертикальной головы плановика (в перемещение) |
(mm/pt) | 0.2-25 непрерывно ряда переменной скорости | |||
| Вертикальное питание вертикальной более плоской головы (в перемещение) |
(mm/pt) | 0.2-20 непрерывно ряда переменной скорости | |||
| Питание бортового плановика главное (в перемещение) | (mm/pt) | 0.2-6 непрерывно ряда переменной скорости | |||
| Стандартная конфигурация | Одна голова вертикали более плоская, одна вертикальная филируя голова, 2 головы стороны более плоских и одна вертикальной меля голова. (Accessoriescan меняют согласно запросу) | ||||
| Повышать скорость луча | mm/min | 300 | |||
| Сила или главный мотор | kw | 15,22,30, 37,45,55 Оборудовать с различной силой мотора согласно различным спецификации и типу |
|||
| Общий размер (L*W*H) | (L) mm | 7400 | 7500 | 7500 | 7500 |
| (W) mm | 3000 | 3300 | 3400 | 4400 | |
| (H) mm | 3000 | 3100 | 3100 | 3500 | |
Пакет
