Горизонтальное 45 градусов наклонное ложе CNC поворотный стан 3000 р/мин Металлические рабочие станки T4C
Подробная информация о продукции
| Название продукта: | HTCT4C Горизонтальный наклонный CNC-вертовой станок | Максимальный диаметр катушки над кроватью:: | ∅720/∅720/∅720/∅720мм |
|---|---|---|---|
| Максимальная длина резки:: | 500/1000/1500/2500 мм | Максимальный диаметр резки:: | 500 мм |
| Максимальный диаметр поворота на слайде:: | 500 мм | Диаметр отверстия шпинделя:: | 80 мм |
| Максимальный диаметр проходного ствола:: | 65 мм | Диапазон скоростей шпинделя:: | 35〜3000 об/мин |
| Стандартный диаметр винта:: | 10 дюймов | Стандартный тип башни инструмента:: | горизонтальная инструментальная револьверная головка на 12 позиций |
| Выделить |
Горизонтальное наклонное постельное станковое обрабатывающее станки с ЧПУ,45-градусное наклонное ложе CNC-вертовой станки,Металлообрабатывающий CNC-токарный стан |
||
Описание продукта

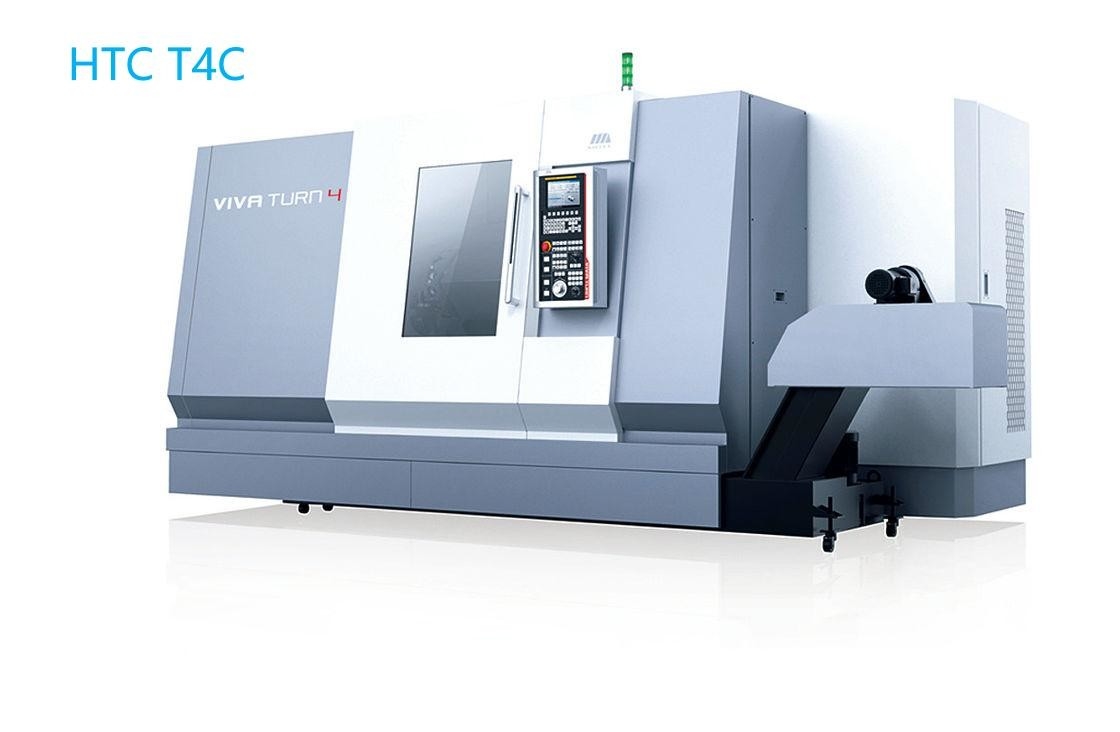

Китайская фабрика по обработке металлов HTCT4C горизонтальная наклонная кровать с ЧПУ
описание продукта
45-градусное высокожесткое интегральное наклонное поле имеет стабильную производительность, обеспечивающую точность обработки и срок службы.модульная комбинация, легкая реализация трехосевой, четыреосевой конфигурации и функций.
Основные технические параметры
| Позиции | Единица | T4C | |
| Максимальный диаметр катушки над кроватью | мм | 720/720/720/720/720 | |
| Максимальная длина резки | мм | 500/1000/1500/2500 | |
| Максимальный диаметр резки | мм | 500 | |
| Максимальный диаметр поворота на слайде | мм | 500 | |
| Нос спиндаля | А2-8 | ||
| Диаметр отверстия шпинделя | мм | 80 | |
| Максимальный диаметр проходного ствола | мм | 65 | |
| Диапазон скоростей шпинда | r/min/Nm | 35 ~ 3000 | |
| Главный двигатель 15 минут / непрерывность | КВт | 22/30 | |
| Стандартный диаметр циркулятора | дюйм | 10 | |
| Скорость скоростного движения по оси X/Z | м/мин | 30/30,30/30,30/20,30/12 | |
| Поездка по оси Х | мм | 280 | |
| Поездка по оси Z | мм | 570/1070/1570/2570 | |
| Конусовая вертикаль хвостового шпинделя | Моховые | 5# | |
| Удар хвостового тела | мм | 450/850/1200/2200 | |
| Удар рукава хвостового хвоста | мм | 150 (Спецификация 1000/1500/2500) |
|
| Стандартный тип башни инструмента | горизонтальная башня инструмента 12 станций | ||
| Размер инструмента | Внешний инструмент | мм | 25х25 |
| Диаметр свертывающей стойки | мм | ¥40 | |
| Точность обработки | IT6 | ||
| Точность позиционирования | Ось X | мм | 0.01 |
| Ось Z | мм | 0.015/0.015/0.02/0.035 | |
| Точность повторения позиции | Ось X | мм | 0.005 |
| Ось Z | мм | 0.007/0.007/0.013/0.02 | |
| Максимальная рабочая нагрузка | Тип диска | в кг | 200 |
| Части вала | в кг | 600;800 | |
| Машины | в кг | 6000/7500/9500/12000 | |
| Машинный инструмент Длина × ширина × высота | мм | 3550х2140х2150 4550х2140х2150 4700х2250х2250 5900х2250х2250 |
|
Преимущества структуры
Высокая жесткость Высокая точность
