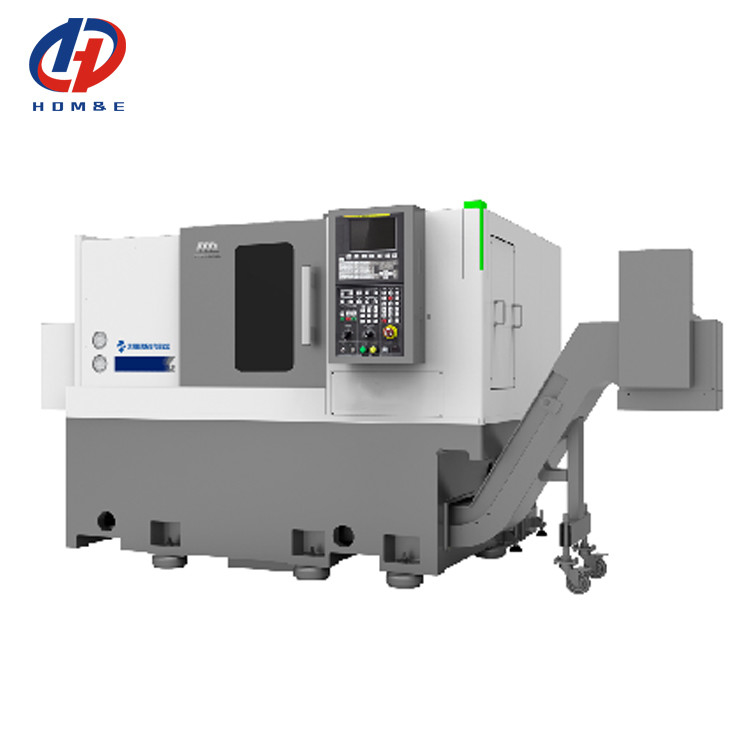

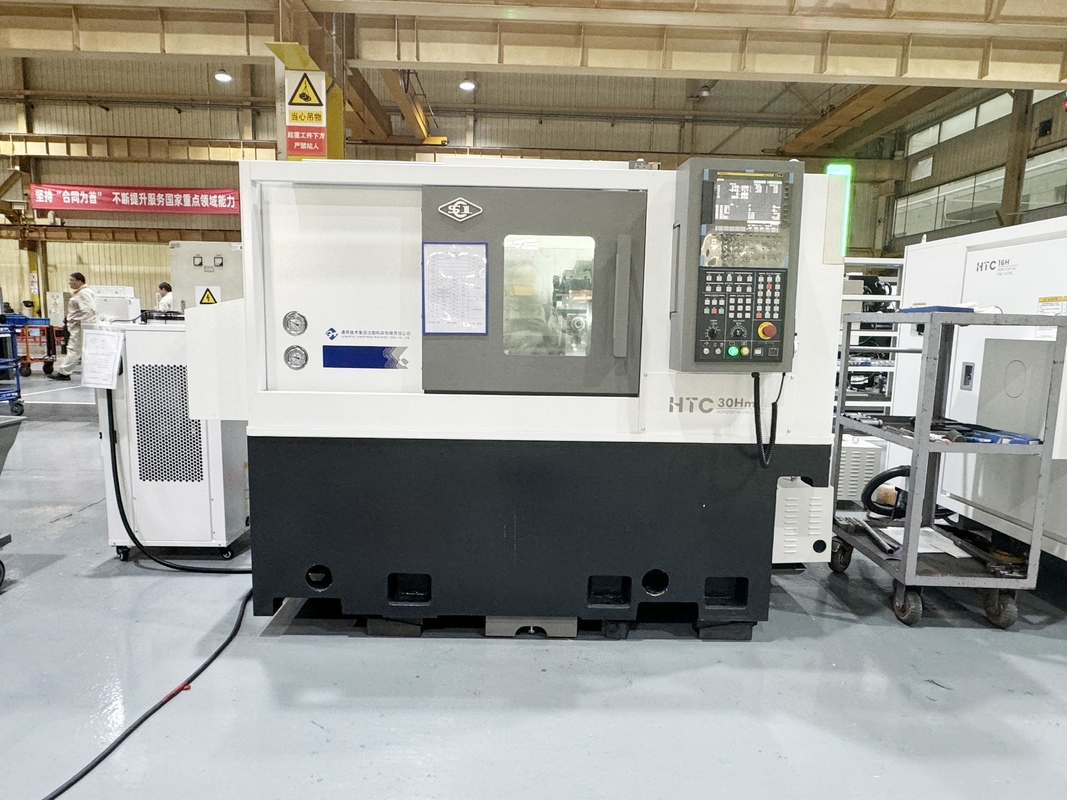

SMTCL горизонтальный центр поворота HTC30Hm горизонтальная 12-станционная силовая башня CNC поворотной станции

Описание продукта:

SMTCL горизонтальный центр поворота HTC30Hm горизонтальная 12-станционная силовая башня CNC поворотной станции

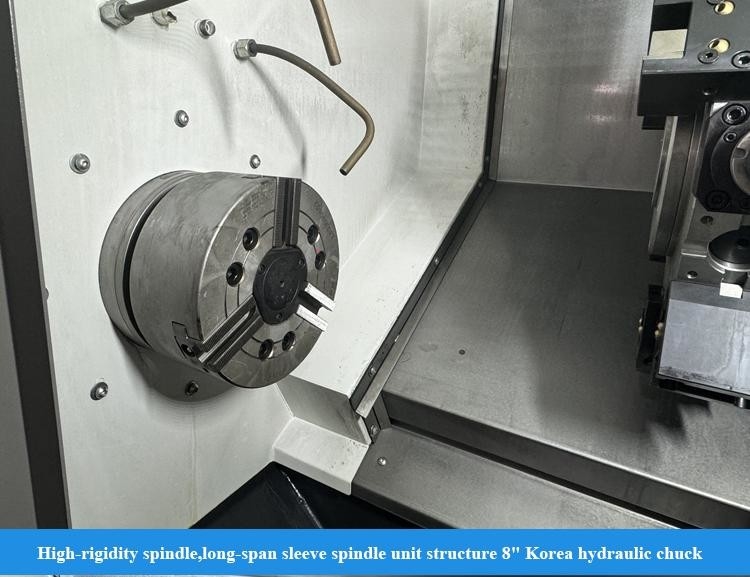

HTC30Hm горизонтальный центр поворота принимает всю наклонную структуру кровати, и оснащен большим протяженностью и высокой жесткостью шпинделя, который имеет отличную производительность резки.Научная структура предварительного рисования свинца делает всю машину с высокой точностью обработки и хорошей стабильностьюРазмещение всей машины разумно и площадь пола небольшая.обработка и резка заготовки в процессе обработки, и конфигурация поворотного устройства может реализовать полную последовательность обработки заготовки.Применение автоматизации может значительно сэкономить затраты на рабочую силу и повысить эффективность производства, особенно подходящий для высокоточной обработки малых и средних деталей. в основном используется в автомобильной, подшипниковой и других отраслях промышленности.дугаВ то же время, он может реализовать интегрированную обработку, такую как бурение, фрезирование и нагнетание для повышения эффективности обработки.

Характеристики продукта:

Быстрая скорость: 30 м/мин.

Сервомотор напрямую соединен с шаровым винтом через сцепление, уменьшая промежуточные связи и достигая беспробежной передачи.
направляющие рельсы для обеспечения высокой жесткости, хорошей динамической производительности и точности, увеличения скорости работы и повышения эффективности производства.

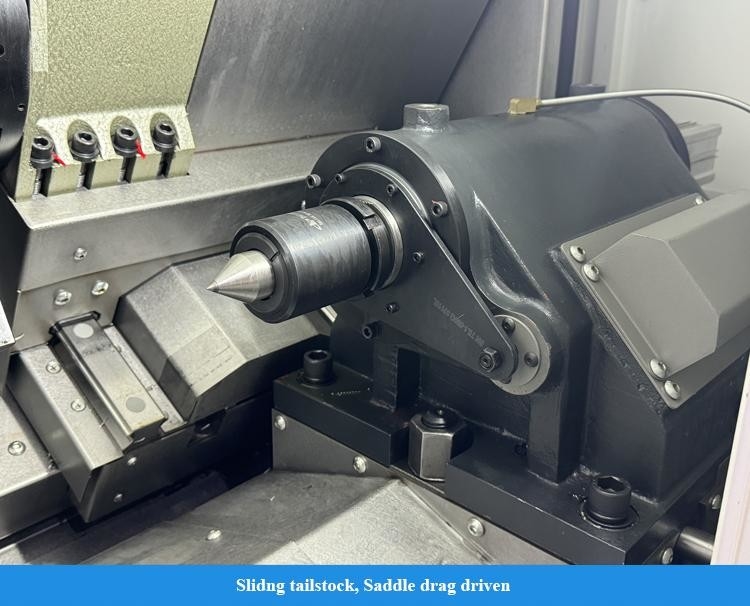

Сплит серво хвостовой ствол

Задние элементы могут быть перемещены в опциональном сервоприводном режиме,который может точно контролировать и гибко регулировать скорость движения хвостового материала и рабочую зажимающую силу в соответствии с требованиями обработки, что позволяет хвостовой части быстро приблизиться к рабочей части и затянуться без удара и может обеспечить обратную связь в режиме реального времени о положении затягивания.улучшить производство

Он использует верхний и нижний разделенный хвостовой ствол, легкий для регулирования точности и повышения эффективности технического обслуживания.

Двойная фиксированная предварительно натянутая конструкция

Ось X развивает двойную фиксированную конструкцию опоры и использует предварительно растянутый винт для эффективного компенсирования деформации предварительно растяжения и деформации повышения температуры.Он сотрудничает со специальной уплотнительной структурой, чтобы уменьшить повышение температуры винта, тем самым достигая высокой точности и высокой точности стабильности подачи оборудования

Конфигурация оси Y

Опциональная конфигурация Y-оси в сочетании с башней BMT, высокоточной структурой C-оси и различными держателями инструментов, может реализовать сложную обработку поверхности с одной установкой.

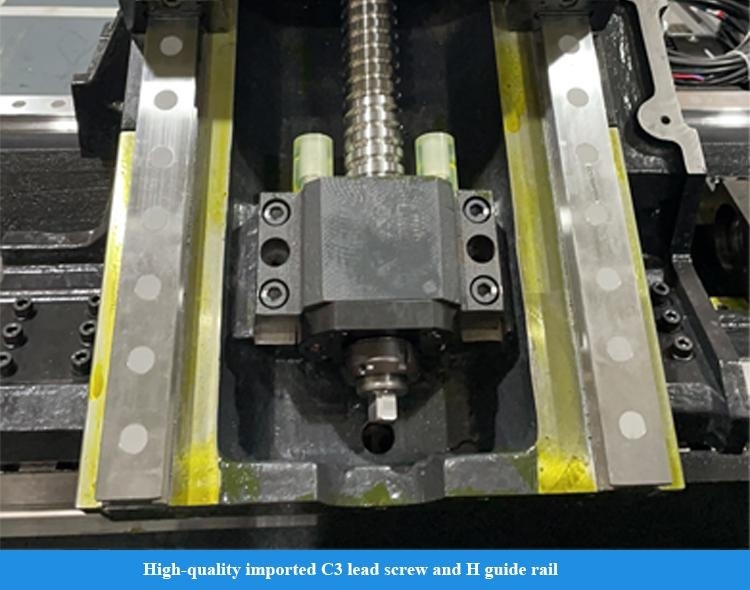

Высокоточный шаровой винт

Он использует высококачественный импортный винт класса C3 и направляющую рельсу класса H, и напрямую управляется сервомотором для достижения отличной точности работы.

Противосгибающее седло

Протяженность проводной рельсы значительно увеличена, структура двигательной системы оптимизирована,и основное тело седла кровати спроектировано в форме дуги, чтобы обеспечить общую жесткость важных компонентов.

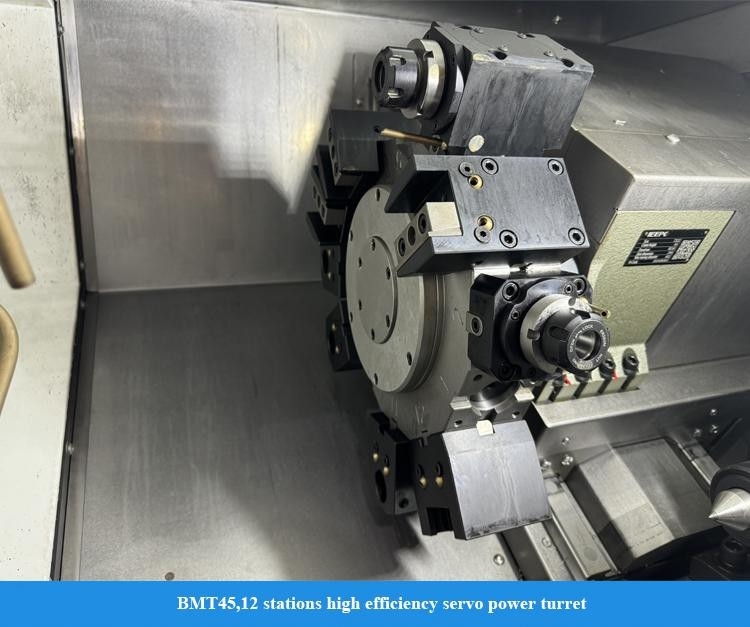

Эффективная сервоприводная башня

Стандартный интерфейс BMT, высокая жесткость соединения; инструмент управляется интерфейсом DIN1809, который имеет надежную трансмиссию и низкий уровень отказов;приводный двигатель установлен на боковой стороне и компактный по структуре;он оснащен высокоточной осью С и тормозным устройством для достижения высокоэффективной интегрированной обработки поворота, фрезы и бурения.

Внутренний держатель инструмента охлаждения

Опциональный внутренний холодный держатель инструмента и водозабор из центра инструмента реализуют эффективное удаление щелочей во время обработки внутренних отверстий и обеспечивают качество обработки

Способность фрезы с приводом

Материал заготовки: HT200
Модель инструмента: Ф20 квадратное плечо
фрезерная резачка
Состояние охлаждения: охлаждение водой

Мощность бурения с приводом инструмента
Материал заготовки: HT200
Модель инструмента: Ф16 свинцовая свертка
Состояние охлаждения: охлаждение водой



Параметры продукта:

Проект	Единица	HTC30Hm
Макс, режу диаграмму.	мм	Φ250
Максимальная длина резки	мм	450
Макс. Плыть под кроватью.	мм	Φ420
Макс. плавание на слайде.	мм	Φ280
Свинцовый
Модель спиндового носа		A2-6
Передний подшипник с внутренней диаграммой.	мм	100
Конькость шпинделя и размер отверстия		1:20;Φ70
Диаметр отверстия шпинделя		Φ65
Макс. Бар-диа.	мм	Φ50
Стандартная диагональ.	дюйм	8
Диапазон скоростей шпинда	r/min	4500
Номинальный крутящий момент шпинда	N·m	110 ((769 р/мин)
Максимальный момент вращения шпинделя	N·m	180 ((576 р/мин)
Основная выходная мощность двигателя непрерывная / 15 мин.	КВт	9/11
Ось X/Z
Быстрое движение оси X/Z	м/мин	30
Поездка по оси X	мм	140
Поездка по оси Z	мм	500
Остров
Путешествия хвостовых животных	мм	300
Способ привода хвостового состава		Притяжение седла
Путешествие хвостового хвоста	мм	100
Задние рукава.	мм	Φ100
Конический хвостоход конический отверстий	Морзе	МТ-5
Башня
Тип башни		Горизонтальная 12-станционная силовая башня
Высота центра	мм	80
Точность повторного позиционирования индексации башни	Сек.	±1.6
Размер инструмента	мм	25
Если можно выбрать инструмент поблизости		Да, да.
Интерфейс держателя электроинструмента		BMT45
Максимальная мощность бурения	мм	14х0.15
Максимальная мощность фрезы	мм	12х8х45
Максимальная пропускная способность	мм	М10х1.5
Прочие
Расстояние между центром шпинделя и полом	мм	926
Чистая масса инструментальной машины	в кг	3500
Общие размеры ((LxWxH)	мм	2295×1680×1650
Примечание: параметры, приведенные в таблице, предназначены только для справки.
