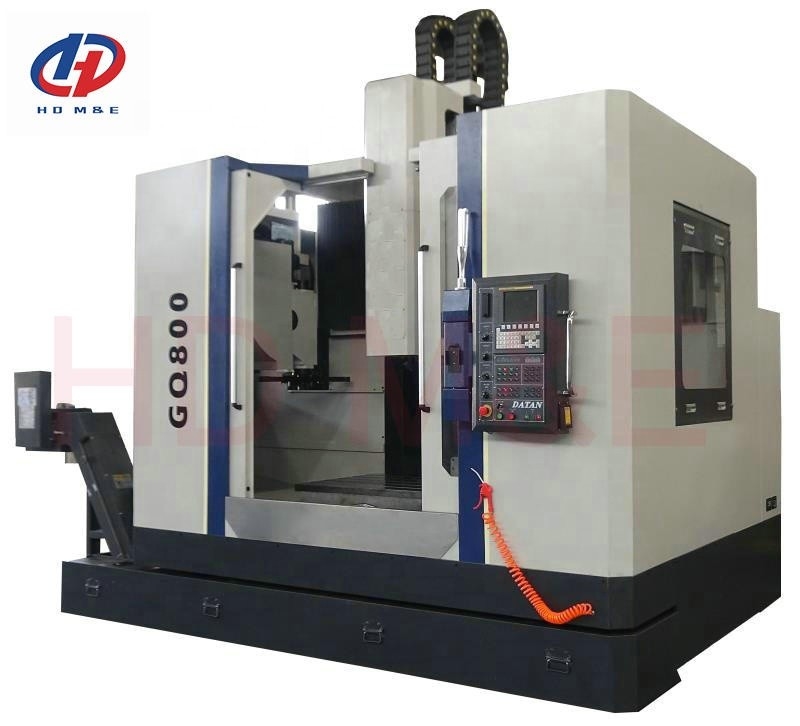

Центр GQ800 160 CNC структуры портала вертикальный подвергая механической обработке - 6000rpm
Подробная информация о продукции
| Название продукта: | Вертикальный механический инструмент CNC GQ800 со структурой портала | Размер таблицы (mm): | 1300*800 |
|---|---|---|---|
| Перемещение таблицы (X/Y/Z) (mm): | 1300/800/600 | Сила (kW): | 11 |
| Расстояние от носа шпинделя, который нужно поставить на обсуждение: | 150-750mm | Скорость шпинделя: | 160-6000rpm |
| X, траверза y быстрая: | 36 M/min | Максимальная режа скорость подачи: | 10 M/min |
| Сила (w): | 11/15 KW | Диаметр максимального шпинделя внутренний: | 80mm |
| Выделить |
вертикальный подвергая механической обработке центр 6000rpmCNC,Центр CNC GQ800 вертикальный подвергая механической обработке,Машина CNC портала GQ800 |
||
Описание продукта
Точность серии HDGQ800 высокая и cnc vmc ригидности со структурой портала

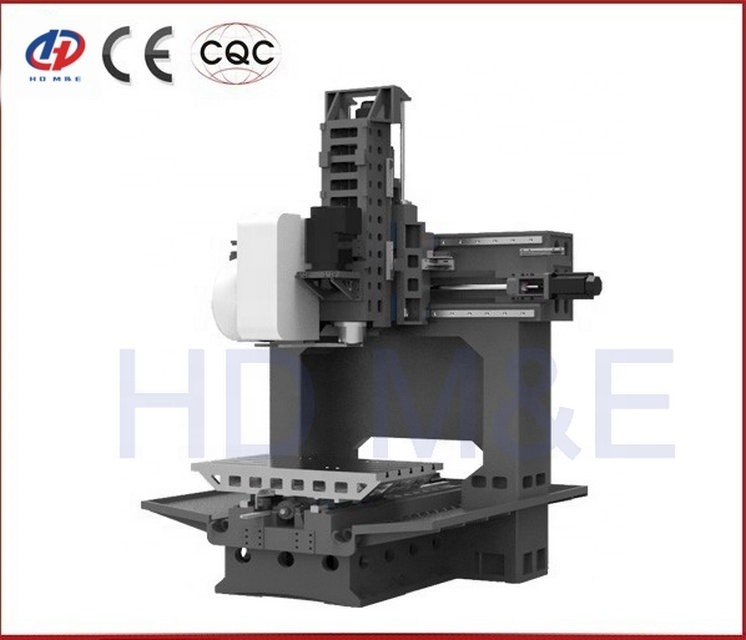

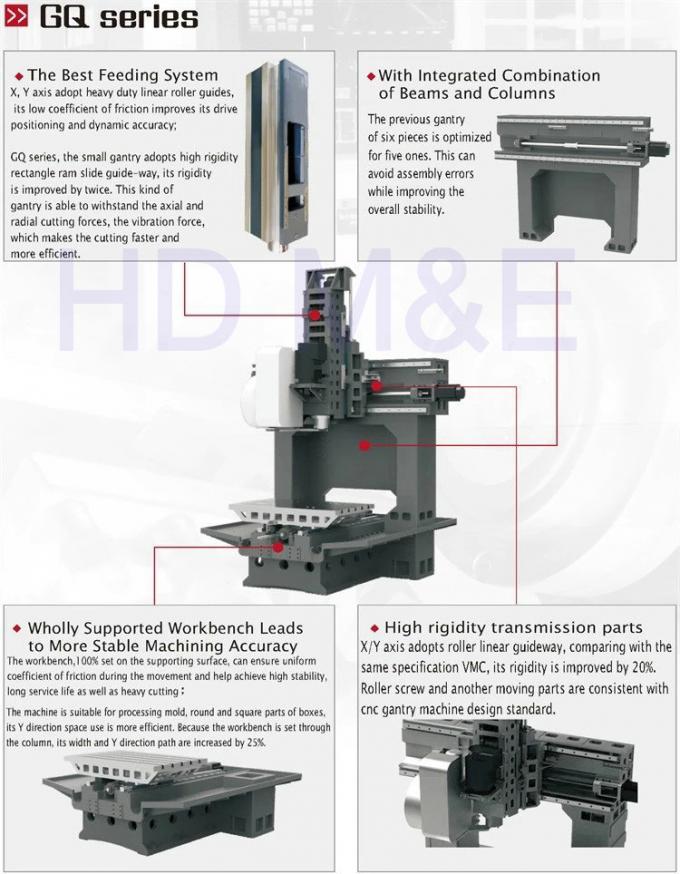

Характеристики структуры
- Z-ось принимает запатентованную структуру штосселя небольшого портала квадратную, контактирующая поверхность рельса скольжения увеличивает 400%, ригидность лучшая, устанавливает высокую точность и шпиндель тяжелого груза, время пребывания точности рельса значительно улучшен.
- балансировочный груз азота Z-оси, соответствующий для высокоскоростной деятельности, более стабилизированной обработки
- Короткая глубина горла. Расстояние между ведущим брусом Z-оси и шпинделем в направлении x и y коротко, и общие ригидность и срок службы значительно улучшены сравненный с той из таких же спецификаций большое vmc.
- Запатентованное sturcture изогнутой задней двери. Осторожный дизайн структуры двери больш-пяди пористой мульти-ребристой. Ригидность лучшая чем VMC. Множественные горизонтально расположенные веретена можно установить на составные столбцы
| Модель нет. | GQ600 | GQ700 | GQ800 | GQ1300 | GQ1500 | ||
| Емкость | Перемещение оси x | mm | 1000 | 1100 | 1300 | 1300 | 1600 |
| Перемещение Y-osи | mm | 600 | 700 | 800 | 1300 | 1500 | |
| Перемещение оси z | mm | 50 | 600 | 600 | 600 | 600 | |
| Нос шпинделя к поверхности worktable | mm | 100~600 | 150-750 | 150-750 | 150-750 | 150-750 | |
| Worktable | Размер Worktable (L*W) | mm | 1000×600 | 1100*700 | 1300*800 | 1300*1300 | 1500*1500 |
| Максимальная нагрузка на таблице | Kg | 500 | 900 | 1000 | 1500 | 1800 | |
| размер T-слота | mm | 5*18*120 | 5*18*120 | 5*18*140 | 9*18*90 | 13*22*100 | |
| Шпиндель | Скорость шпинделя | rpm | 100-10000 | 100-10000 | 100-10000 | 160-8000 | 160-8000 |
| Конусность шпинделя/хвостовик шпинделя | NO.40 | NO.40 | NO.40 | NO.50 | NO.50 | ||
| Диаметр максимального шпинделя внутренний | mm | 70 | 70 | 80 | 100 | 100 | |
| Мотор шпинделя | kw | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | |
| Скорость подачи | Траверза X.Y.Z быстрая | m/min | 36/36/24 | 36/36/24 | 36/36/24 | 20/20/15 | 20/20/15 |
| Максимальная режа скорость подачи | mm/min | 10-10000 | 10-10000 | 10-10000 | 10-10000 | 10-10000 | |
| A.T.C | Емкость запоминающего устройства инструмента | ПК | Рука type24 | Рука type24 | Рука type24 | Рука type24 | Рука type24 |
| Максимальный диаметр инструмента | mm | 150(80) | 150(80) | 150(80) | 150(80) | 150(80) | |
| Максимальная длина инструмента | mm | 300 | 300 | 300 | 300 | 300 | |
| Время изменения инструмента (T-T) | sec | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Точность | Располагать точность | mm | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 |
| Повторимость располагая точность | mm | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | |
| Размер машины | Высота машины | mm | 4300 | 4300 | 4300 | 4600 | 4600 |
| Требование к электической мощности | KVA | 25 | 25 | 30 | 30 | 30 | |
| Требование к космоса (L*W) | mm | 3000*2200 | 3200*2400 | 3400*2600 | 4000*4500 | 4500*4600 | |
| Чистый вес машины | T | 6 | 8 | 9 | 13 | 15,5 | |
| Двигатель оси X.Y.Z | Kw | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | |
| Система Contorl | MD ответной части FAUNC-0i | ||||||
Основные характеристики продукта
Точность серии HDGQ800 высокая и cnc vmc ригидности со структурой портала Характеристики структуры Z-ось принимает запатентованную структуру штосселя небольшого портала квадратную, контактирующая поверхность рельса скольжения увеличивает 400%, ригидность лучшая, устанавливает высокую точность и шпин...
