CNC высокой точности V2C V2S вертикальный обрабатывает горизонтальный быстрый ход на токарном станке 8 станций
Подробная информация о продукции
| Название продукта: | Вертикальный токарный станок CNC V2 | Максимальный диаметр качания: | 430/500mm |
|---|---|---|---|
| Максимальная режа высота: | 350 mm | Максимальный режа диаметр: | 280/330 mm |
| Форма носа шпинделя: | A2-6, A2-8 | Ряд скорости шпинделя: | 50-4000 r/min, 50-3000 r/min |
| выход главного мотора: | 11/15,15/18.5 | вращающий момент max.output шпинделя: | мотор 272β motor/400α, мотор 447β motor/680α |
| диаметр цыпленка: | 8/10 дюймов | Стандартный тип башенки: | Горизонтальные 8 станций инструмента |
| Выделить |
CNC V2S вертикальный обрабатывает на токарном станке,8 токарных станков CNC станций вертикальных,Подвергать механической обработке CNC V2C высокоскоростной |
||
Описание продукта

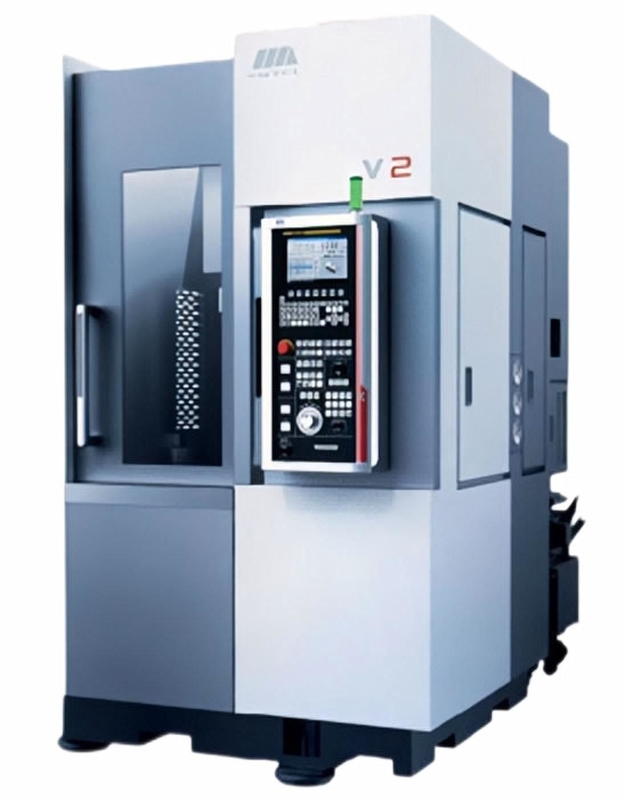

CNC прямых связей с розничной торговлей V2C/V2S вертикальный обрабатывает быстрый ход и точность на токарном станке
Внедрение продукции

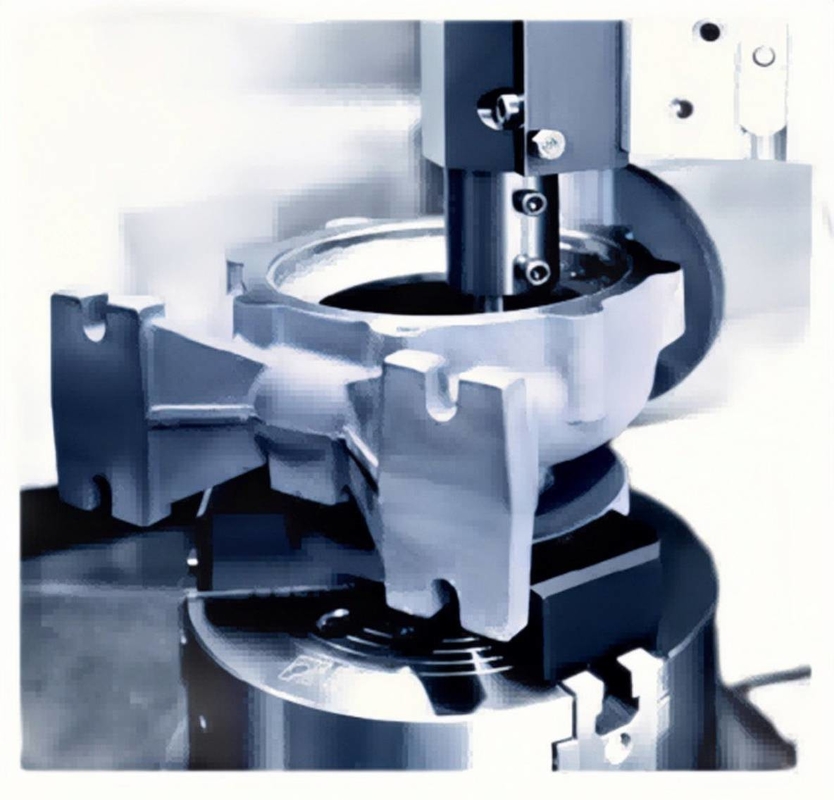

структура Высоко-ригидности компактное и сильное соответствующего для обработки автозапчастей как тормозные шайбы небольш-размера,
маховики .etc и снабжение жилищем электрических мотора, водяной помпы так же, как мягкого и крепко поворачивать размером с небольш подшипников,
и поворачивать вместо молоть смогл быть осуществлен.
Основные технические параметры
| Детали | Блок | V2C | V2S | ||
| Максимальный диаметр качания | mm | Ø430 | Ø500 | ||
| Максимальная режа высота | mm | 350 | 350 | ||
| Максимальный режа диаметр | mm | Ø280 | Ø330 | ||
| Форма носа шпинделя | A2-6 | A2-8 | |||
| Ряд скорости шпинделя | r/min | 50-4000 | 50-3000 | ||
| выход главного мотора | Kw | 11/15 | 15/18.5 | ||
| вращающий момент max.output шпинделя | Nm | мотор 272β motor/400α | мотор 447β motor/680α | ||
| диаметр цыпленка | дюйм | 8'' | 10" | ||
| речной порог X-оси траверсирует скорость | m/min | 30 | 30 | ||
| речной порог Z-оси траверсирует скорость | m/min | 30 | 30 | ||
| ход X-оси | mm | 200 | 200 | ||
| ход Z-оси | mm | 400 | 400 | ||
| Тип Torret | Горизонтальная станция 8 | Горизонтальная станция 8 | |||
| Размер инструмента | mm | 25x25/Ø40 | 25x25/Ø40 | ||
| Подвергая механической обработке точность | IT6 | IT6 | |||
| шероховатость поверхности workpiece | μm | Ra1.25 | Ra1.25 | ||
| Располагать точность | Ось x | mm | 0,008 | 0,008 | |
| Ось z | mm | 0,008 | 0,008 | ||
| Повторите точность положения | Ось x | mm | 0,004 | 0,004 | |
| Ось z | mm | 0,005 | 0,005 | ||
| Max.load Тип диска (включая цыплята и струбцины) |
kg | 200 | 300 | ||
| Вес машины | основной корпус | kg | 3800 | 4500 | |
| Общие размеры | Высота × ширины × длины | mm | 2000x1370x2275 | 2000x1370x2275 | |
Преимущество машины
ход 1.Large и большой режа ряд
| V2C | V2S | V4C | V4S | V6C | V6S | |
| Максимальный диаметр качания | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| Максимальный поворачивая диаметр | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
Повышение функции FANUC
Точность шпинделя ↗ 55% Максимальный RPM шпинделя ↗ 11%
Максимальный поворачивая диаметр ↗ 14% Максимальный поворачивая диаметр ↗ 10%
Быстрая траверза x оси ↗ 100% Быстрая траверза оси z ↗ 33%
Располагать точность x оси ↗ 33% Располагать точность оси z ↗ 25%
Механизм независимого типа водопад обломока топя
Большой порт вытыхания для централизованной обработки обломока и смазочно-охлаждающей жидкости утюга
Обеспечьте различные processability, форму и план резцов для обеспечения идеального режа влияния.
Питаясь система: управленный мотором сервопривода, x ось и ось z сразу соединены с винтом шарика через гибкое сцепление. Винт шарика установлен с одним концом для фиксировать и другим концом для поддержки для избежания удлиненности винта должной к повышению температуры в деятельности которая может причинить продольную деформацию и достигнуть высокую ригидность, быстрый ход, высокую стойкость и длинную жизнь.
Основная структура передачи: главный мотор можно поместить сразу на теле токарного станка, которое может обеспечить лучшую обрабатывая ригидность.
| Различные режа конвейерные ленты | |||||
| Цепной тип | Тип шабера | Магнитный шабер | Двойной цепной тип | ||
|
подвергая механической обработке материалы | Стальной, медный, алюминиевый, углерод и другой металл и не мета |
Алюминий, литое железо, etc. | Сталь, литое железо | Сталь, углерод, и другие металл и неметалл |
| Заднее удаление обломока | Работать окружающая среда |
Применимый ко всем видам обломоков как крены, шишки, и блоки |
Применимый для непрерывный транспортировать выключателей и обломоков |
Применимый для транспортировать стали и литого железа с обломоками длина меньше чем 150 mm во влажной обработке |
Применимый для транспортировать металла или неметалла шишки который труден быть discharged обычным цепным типом транспортером обломока и к ситуации большое количество обломоков |
|
Система баланса азота уменьшает удар движения оси z Сравненный с предыдущей гидравлической системой баланса, система баланса азота имеет следующие преимущества: Необходимо никакое внешнее силовое оборудование, сохраняя энергия; Приспособьтесь к быстрый ровно подниматься и понижать в быстром ходе; без шума; улучшите баланс веса и исправьте недостаток гидравлической системы; Драматически повысьте точность и гладкость в обработке, исключите микро- вибрацию, и расширьте жизнь винта и мотора. |
|||
Область применения
|
|
|
|
| Хомут фланца | Автоматическое зубчатое колесо коробки передач | Снабжение жилищем масляного насоса | Костяшка |
|
|
|
|
| Дифференциальное снабжение жилищем | Тормозная шайба | Зубы конца служат фланцем | Дифференциальное снабжение жилищем |
