Место происхождения:
Китай
Сертификация:
CE, ISO certification
Номер модели:
M1363
Видео
Видео

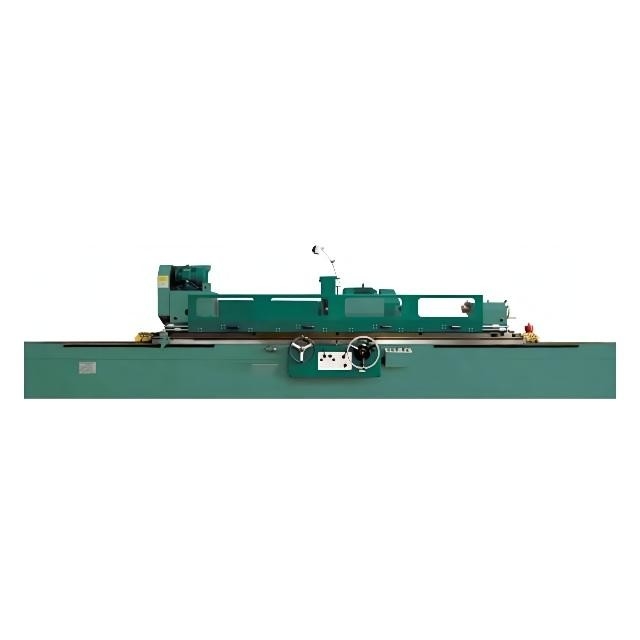

M13 цена станка для шлифования цилиндрических поверхностей изготовителя серии M1363 Китай
- Машина конструирована и изготовлена для молоть цилиндрические или конические внешние поверхности с точностью IT5 и IT6.
- Продольное перемещение worktable проконтролировано steplessly гидравлической системой, и также вручную колесом. Быстрые подход и разведение головы колеса гидравлический контролируемы, infeed унесен гидравлическим и маховичком.
| Стандартные аксессуары | Опционные аксессуары | ||
| Охлаждая цистерна с водой | Утюг выравнивая пусковой площадки | Стойка колеса балансируя | Закрытые разбивочные остатки |
| Внешний дрессер круга | Работая свет | Магнитное sepatator | Дрессер колеса конечной грани |
| Цыпленок абразивного диска и регуляция инструментов |
Открытая разбивочная рамка | Магнитный разделитель фильтр пояса |
Дрессер колеса радиуса |
| Открытый стандарт разбивочной рамки | центр | меля разбивочный прибор | |
| Вал баланса | внутренние круглые абразивы (только серии M14) | ||
Основные технические параметры
| Общая емкость | ДЕТАЛЬ | БЛОК | M1363 | MQ1363 | |
| Расстояние между осями | mm | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Разбивочная высота | mm | 370 | 350 | ||
| Dia. Земля (O.D) | mm | 30-630 | 30-630 | ||
| Максимальная земля длины (O.D) | mm | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Максимальный вес части работы | kg | 3000 | 1500 | ||
| Бованка изделия | Разбивочная конусность | MT | метрические 80 # | 6 | |
| Скорость шпинделя | r/min | 50HZ: 6.5~65 Stepless | 50HZ: 10~100 Stepless | ||
| Голова колеса | Поворачивая на шарнирах угол | r/min | 870 | 870 | |
| Перемещение Wheelhead быстрое | mm | 100 | 100 | ||
| Максимальное перемещение | mm | 475 | 438 | ||
| Подача вручную в. | возбудите | Грубое 4/finish 0,5 | Грубое 4/finish 0,5 | ||
| Подача вручную в. | gra | Грубый: 0,02 финиша: 0,0025 | Грубый: 0,02 финиша: 0,0025 | ||
| Размер колеса (ODxWxID) | mm | 750x75x305 | 750x75x305 | ||
| Периферийная скорость | m/s | 35 | 35 | ||
| Таблица | Подача вручную в. | возбудите | 5 | 5 | |
| Максимальный поворачивая на шарнирах угол таблицы | Cockwise | ° | 2° (2000), 1° (3000,4000,5000) | 3° (1500), 2° (2000,3000), 1° (4000) |
|
| Anticlockwise | ° | 4°(2000), 3° (3000) 2° (4000), 1.5° (5000) |
6° (1500), 5° (2000) 3° (3000), 2° (4000) |
||
| Продольный ряд скорости таблицы | m/min | 0.1-2.5 | 0.1-3 | ||
| Tailstock | Разбивочная конусность | MT | метрические 80 # | 6 | |
| Перемещение Quill | mm | 70 | 70 | ||
| Мотор | Сила мотора Wheelhead | kW | 22 | 18,5 | |
| Сила мотора Workhead | kW | 15 | 5,5 | ||
| Машина | Вес брутто | t | 18(2000), 22(3000) 23(4000), 26(5000) |
10(1500), 11(2000) 17 (3000), 20(4000) |
|
| Пакуя размер | см | 640 x 240 x 226(2000) 826 x 240 x 226(3000) 1050 x 240 x 226(4000) 1250 x 240 x 226(5000) |
456 x 209 x 210(1500) 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
||
