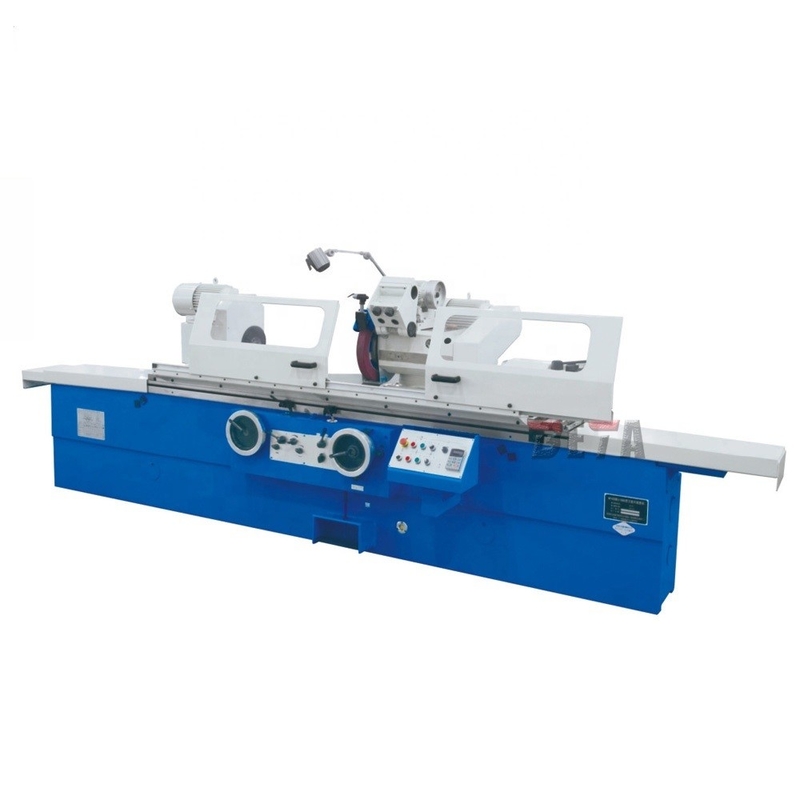

M14 станок для шлифования цилиндрических поверхностей серии MW1420 всеобщий
1. Тип всеобщие станки для шлифования цилиндрических поверхностей серии M14 использован для молоть внешние или внутренние поверхности роторных работ-частей цилиндра и workpiece конусности.
2. Управляют продольным движением worktable гидравлическим или вручную колесом.
Worktable может вращать до известной степени для того чтобы быть соответствующий для меля конусности.
3. Кольцевая система подачи топлива колеса главная управляется гидравлическим, которое осуществляет автоматическое периодическое питание и быстрое питание. Она может также сделать грубое и малую подачу через колесо руки.
| Стандартные аксессуары | Опционные аксессуары | ||
| Охлаждая цистерна с водой | Утюг выравнивая пусковой площадки | Стойка колеса балансируя | Закрытые разбивочные остатки |
| Внешний дрессер круга | Работая свет | Магнитное sepatator | Дрессер колеса конечной грани |
| Цыпленок абразивного диска и регуляция инструментов |
Открытая разбивочная рамка | Магнитный разделитель фильтр пояса |
Дрессер колеса радиуса |
| Открытый стандарт разбивочной рамки | центр | меля разбивочный прибор | |
| Вал баланса | внутренние круглые абразивы (только серии M14) | ||
Основные технические параметры
| ДЕТАЛЬ | БЛОК | MW1420 | |
| Расстояние между осями | mm | 500 750 | |
| Разбивочная высота | mm | 135 | |
| Dia. Земля (O.D) | mm | 8-200 | |
| Dia. Земля (удостоверение личности) | mm | 25-100 | |
| Максимальная земля длины (O.D) | mm | 500 750 | |
| Максимальная земля длины (удостоверение личности) | mm | 125 | |
| Максимальный вес части работы | kg | 100 | |
| Поворачивая на шарнирах угол | ° | +90° | |
| Разбивочная конусность | MT | 4 | |
| Скорость шпинделя | r/min | 50HZ: 25~380 Stepless | |
| Поворачивая на шарнирах угол | r/min | 1670 | |
| Перемещение Wheelhead быстрое | mm | 50 | |
| Максимальное перемещение | mm | 205 | |
| Поворачивая на шарнирах угол | ° | -30° | |
| Подача вручную в. | возбудите | Грубое 2/finish 0,5 | |
| Подача вручную в. | gra | Грубый: 0,01 финиша: 0,0025 | |
| Размер колеса (ODxWxID) | mm | 400x50x203 | |
| Периферийная скорость | m/s | 35 | |
| Скорость шпинделя | r/min | 10000/15000 | |
| Размер колеса | mm | Макс: минута 50x25x13: 17x20x6 | |
| Подача вручную в. | возбудите | 6 | |
| Максимальный поворачивая на шарнирах угол таблицы | Cockwise | ° | 3° |
| Anticlockwise | ° | 9° (500), 8° (750) | |
| Продольный ряд скорости таблицы | m/min | 0.1-4 | |
| Разбивочная конусность | MT | 4 | |
| Перемещение Quill | mm | 30 | |
| Сила мотора Wheelhead | kW | 4 | |
| Внутренний молоть | kW | 1,1 | |
| Сила мотора Workhead | kW | 1,1 | |
| Вес брутто | t | 3(500), 3.2(750) | |
| Пакуя размер | см | 235x203x 205(500) 275x203x 205(750) | |
