Место происхождения:
Китай
Сертификация:
CE, ISO certification
Номер модели:
CKA6166
Видео
Видео

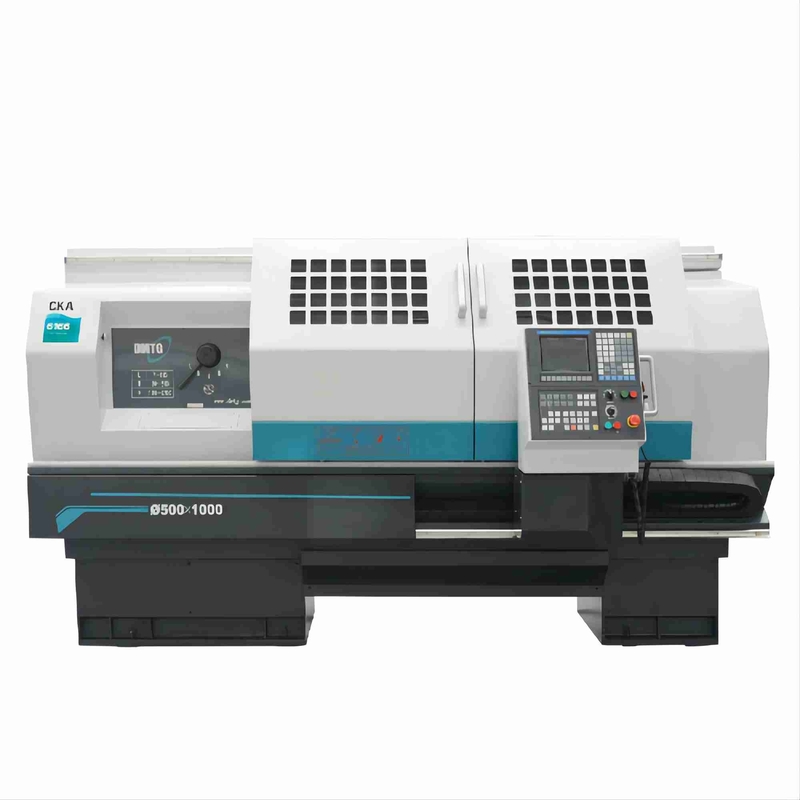

CNC плоской кровати серии CKA6166 Китая CKA обрабатывает цену на токарном станке машины токарного станка CNC Torno
Конфигурация продукта
| Конфигурация | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Тип пути проводника | Путь коробки | ● | ● | ● | ● | ● | ● | ● |
| Форма изменения скорости главного привода | Ручной мотор сервопривода | ● | ● | ● | ● | O | O | O |
| Автоматический мотор сервопривода | O | O | O | O | O | O | O | |
| Мотор двойной скорости | — | — | O | O | — | — | — | |
| Общий мотор | — | — | — | — | O | O | O | |
| Ручной управляемый инвертор мотор | O | O | O | O | ● | ● | ● | |
| Автоматический управляемый инвертор мотор | O | O | O | O | O | O | O | |
| Одиночный шпиндель | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| СИМЕНС | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| МИЦУБИСИ | O | O | — | — | — | — | — | |
| Цыпленок | Руководство | ● | ● | ● | ● | ● | ● | ● |
| Отечественный неубедительный гидравлический цыпленок | O | O | O | O | — | — | — | |
| Отечественный твердый гидравлический цыпленок | O | O | — | — | — | — | — | |
| Импортированный неубедительный гидравлический цыпленок | O | O | O | O | O | O | O | |
| Импортированный твердый гидравлический цыпленок | O | O | O | O | O | O | O | |
| Tailstock | Ручной tailstock | ● | ● | ● | ● | ● | ● | ● |
| Гидравлический tailstock | O | O | O | O | O | O | O | |

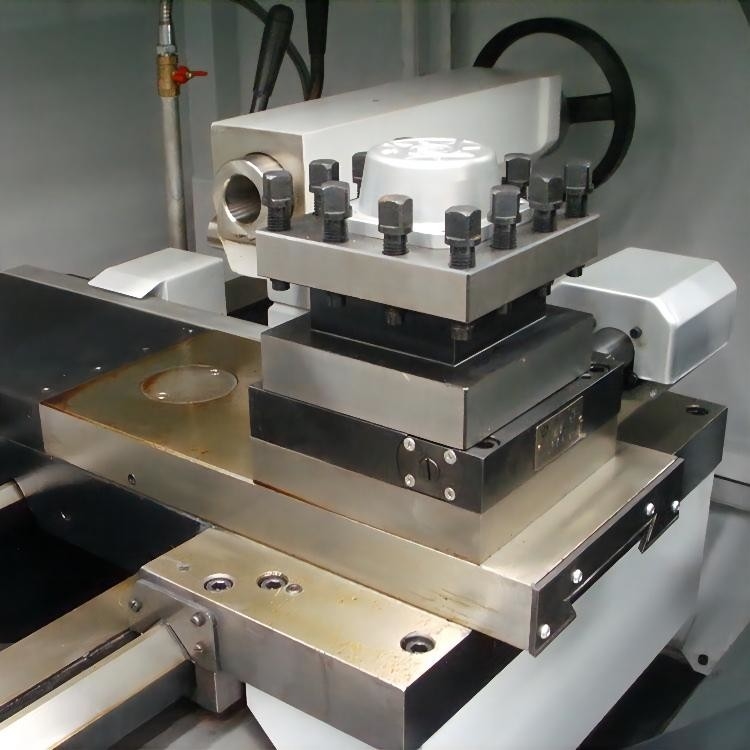

| Столб инструмента | Positon вертикали 4 | ● | ● | ● | ● | ● | ● | ● |
| Горизонтальное 6-positOn | O | O | O | O | O | O | O | |
| Горизонтальное positon 8 | — | — | O | O | O | O | O | |
| Система охлаждения | Принудительное воздушное охлаждение | ● | ● | ● | ● | — | — | — |
| Теплообменный аппарат для электрической панели | O | O | O | O | ● | ● | ● | |
| Электрический термальный блок управления | O | O | O | O | O | O | O | |

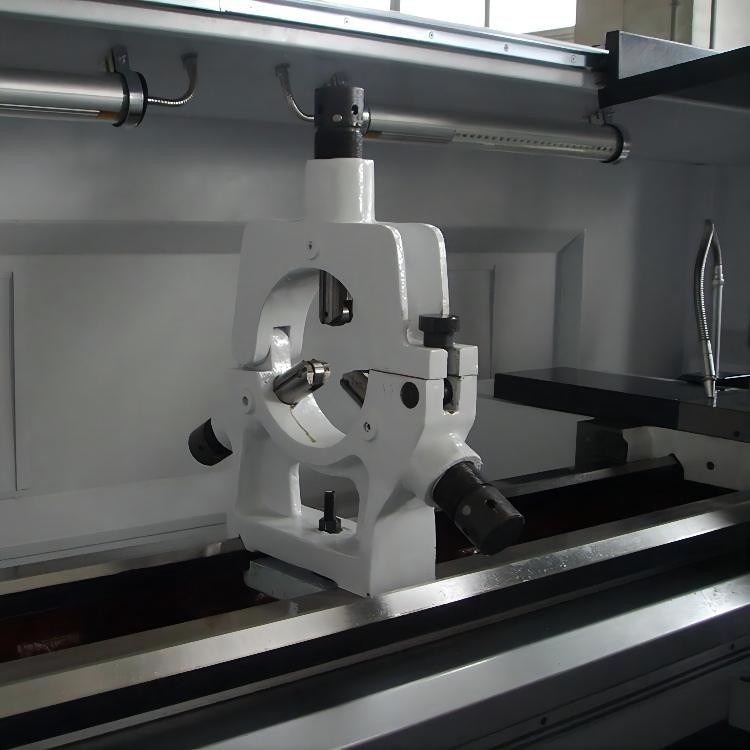

| другие варианты или особенность | Устойчивые остатки | O | O | O | O | O | O | O |
| Остатки следующего | O | O | O | O | O | O | O | |
| цыпленок 4-Jaw | O | O | O | O | O | O | O | |
| Внешний маховичок | O | O | O | O | O | O | O | |
●---Стандарт O---Опционный —--N/A
Основная спецификация
| Модель продукта | БЛОК | CKA6150 | CKA6166 | CKA6150i | |
| Максимальный диаметр качания над кроватью | mm | Ø500 | Ø660 | Ø500 | |
| Диаметр Max.swing над поперечным супортом | mm | Ø280 | Ø430 | Ø280 | |
| Максимальная длина workpiece | mm | 750/1000/1500/2000 | 750/1000/1500/2000 | 750/1000 | |
| Максимальная режа длина | mm | 680/930/1430/1930 | 680/930/1430/1930 | 680/930 | |
| Диаметр Max.turning | Положение вертикали 4 | mm | Ø500 | Ø560 | Ø500 |
| Горизонтальное положение 6 | mm | Ø400 | Ø400 | Ø400 | |
| Горизонтальное положение 8 | mm | Ø370 | Ø370 | Ø370 | |
| Высота шпинделя разбивочная | mm | 250 | 330 | 250 | |
| Сила мотора шпинделя | kW | 7.5/11 | 7.5/11 | 11/15 | |
| Скважина шпинделя | mm | Ø82 | |||
| Конусность скважины шпинделя | 1:20 Ø90 | 1:20 Ø90 | 1:20 Ø100 | ||
| Тип носа шпинделя | D8 | D8 | 2до8 | ||
| Ряды скорости шпинделя | r/min | 7-2200 руководство 3 рядов |
7-2200 руководство 3 рядов |
30-3000 Одиночный шпиндель |
|
| Диаметр quill Taistock | mm | Ø75 | |||
| Перемещение quill Tailstock | mm | 150 | |||
| Конусность quill Tailstock | Отсутствие MT 5 | ||||
| Max.travel X-оси | mm | 280 | 305 | 280 | |
| Z-ось Max.travelof | mm | 685/935/1435/1935 | 685/935/1435/1935 | 685/935 | |
| Быстрая траверза оси X/Z | m/min | 4/8 (750-1500) 4 6(2000) |
4/8 (750-1500) 4 6(2000) |
4/8 | |
| Размер хвостовика инструмента (positon вертикали 4) | mm | 25X25 | |||
| Ось X/Z располагая точность | mm | 0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) |
|
| Точность axisrepeatability X/Z | mm | 0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) |
|
| размеры машины (L*W*H) |
mm | 2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) |
|
| Вес машины | kg | 2550/2600/2700/2800 | 2700/2750/2850/2950 | 2550/2600 | |
Образец Workpiece
