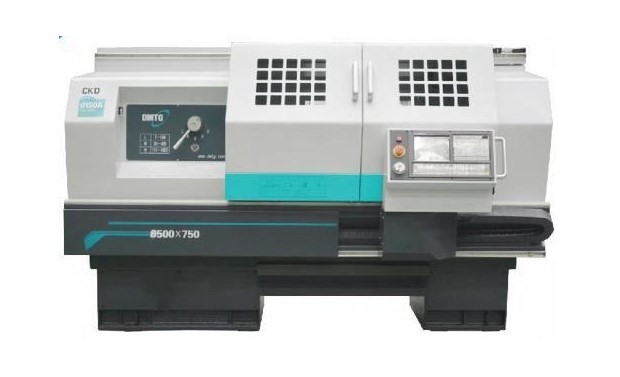

Мотор сервопривода 3000rpm машины токарного станка CNC плоской кровати CKD6140i 5.5KW
Подробная информация о продукции
| Название продукта: | CKD6140i Токарный станок с ЧПУ с плоской станиной | Максимальн Отбрасывать Диаметр над кроватью: | Ø400 мм |
|---|---|---|---|
| Максимальный диаметр колебания над перекрестным скольжением: | Ø200mm | Максимальн Workpiece Длина: | 750/1000 мм |
| Максимум. длина резки: | 580/830 мм | Мощность двигателя шпинделя: | 5,5 кВт (серводвигатель) |
| Отверстие шпинделя: | Ø52 мм | Размер чая: | Ø205мм |
| Тип носа шпинделя: | А2-6 | Ряды скорости шпинделя: | 20-3000об/мин |
| Выделить |
Машина токарного станка CNC плоской кровати CKD6140i,Токарный станок CNC плоской кровати мотора сервопривода,Машина CNC плоской кровати 5.5KW |
||
Описание продукта
Машина токарного станка cnc плоской кровати мотора сервопривода 3000rpm CKD6140i
Особенности машины
Шпиндель коробки передач с мотором сервопривода, 20~3000rpm;
одно-шпиндель опционный
X-ось располагая точность: 0.018mm
Z-ось располагая точность: 0.024mm
X-ось перемещая точность: 0.006mm
Z-ось перемещая точность: 0.011mm
C-ось опционная
гидравлические цыпленок и tailstock опционные
Конфигурация продукта
| Модель продукта | БЛОК | CKD6136i | CKD6140i | CKD6150A | |
| Максимальный диаметр качания над кроватью | mm | Ø360 | Ø400 | Ø500 | |
| Диаметр Max.swing над поперечным супортом | mm | Ø180 | Ø200 | Ø280 | |
| Максимальная длина workpiece | mm | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Максимальная режа длина | mm | 580/830 | 580/830 | 680/930/1430/1930 | |
| Диаметр Max.turning | Положение вертикали 4 | mm | Ø360 | Ø400 | Ø500 |
| Горизонтальное положение 6 | mm | Ø300 | Ø300 | Ø400 | |
| Высота шпинделя разбивочная | mm | 186 | 200 | 250 | |
| Сила мотора шпинделя | kW | 5,5 (мотор сервопривода) | 5,5 (мотор сервопривода) | 7.5/11 (мотор сервопривода) | |
| Скважина шпинделя | mm | Ø52 | Ø52 | Ø82 | |
| размер цыпленка | mm | Ø205 | Ø205 | Ø250 | |
| Конусность скважины шпинделя | MT No.6 | MT No.6 | 1:20 Ø90 | ||
| Тип носа шпинделя | A2-6 | A2-6 | C8 | ||
| Ряды скорости шпинделя | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Диаметр quill Taistock | mm | Ø63 | Ø63 | Ø75 | |
| Перемещение quill Tailstock | mm | 140 | 140 | 150 | |
| Конусность quill Tailstock | MT No.4 | MT No.4 | MT No.5 | ||
| Max.travel X-оси | mm | 230 | 240 | 280 | |
| Z-ось Max.travelof | mm | 580/830 | 580/830 | 685/935/1435/1935 | |
| Быстрая траверза оси X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Размер хвостовика инструмента (positon вертикали 4) | mm | 20X20 | 20X20 | 25X25 | |
| Ось X/Z располагая точность | mm | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Точность axisrepeatability X/Z | mm | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| размеры машины (L*W*H) |
mm | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Вес машины | kg | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
| Стандартные конфигурации | Опционные конфигурации | ||
| ручной цыпленок 3-Jaw | ручной цыпленок 4-Jaw | ||
| Станция вертикали 4 | Горизонтальный столб инструмента 6 | ||
| Стандартный набор инструментов | Гидравлический цыпленок | ||
| Ручной tailstock | Гидравлический tailstock | ||
| Устойчивые остатки |
вопросы и ответы
1. Можем мы оплатить L/C или другими?
Да, вы можете сделать оплату T/T, l/C etc.
2. Что ваши условия оплаты?
первый взнос 30% после контракта, и оплата 70% перед пересылкой, Meanwhite его можно обсудить согласно вашей ситуации.
3. Что ваш срок поставки?
Доставка зависит от различных машин с различными конфигурациями. Пожалуйста свяжитесь мы для того чтобы подтвердить его внутри запас или нет.
4. Вы имеете сертификат CE?
Да, мы имеем аттестацию CE, качество машины гарантированы.
5. Что период гарантии?
Период гарантии через общие 12 месяца после даты B/L. Во время периода гарантии, мы обеспечим свободные запасные части (EXW) поврежденные которые легкие.
