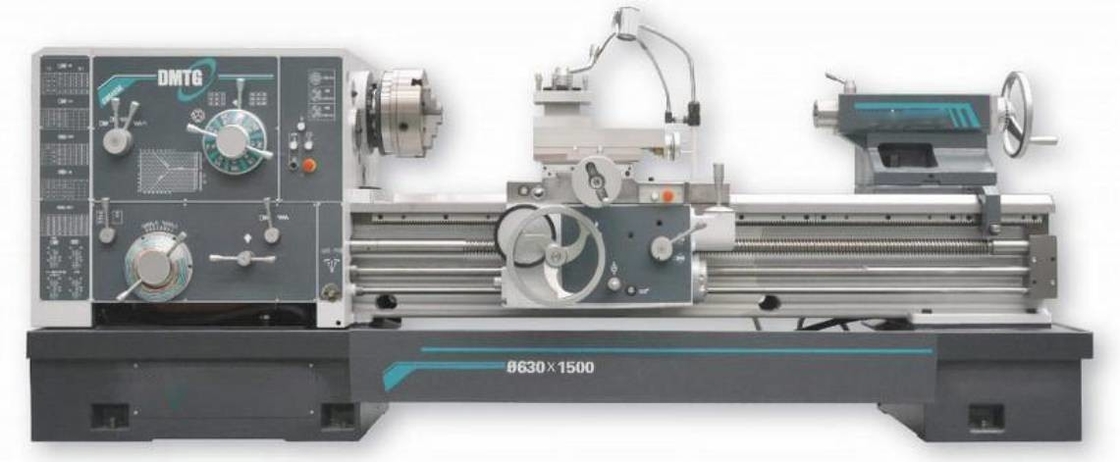

Токарный станок CW6163E CW6263E точности Torno горизонтальный сверхмощный
Подробная информация о продукции
| Название продукта: | Машина токарного станка CW6163E/CW6263E горизонтальная | Максимальный диаметр качания над кроватью: | Ø630mm |
|---|---|---|---|
| Диаметр Max.swing над поперечным супортом: | Ø350mm | Диаметр Max.swing в зазоре: | —/Ø800mm |
| Максимальная длина workpiece: | 1000/1500/2000/3000/4000/5000/6000mm | Максимальная режа длина: | CW6163E: 850/1350/1850/2850/3850/4850/5850mm CW6263E: 600/1100/1600/2600/3600/4600/5600mm |
| Скважина шпинделя: | Ø100 (C11) (позволяемый бар diameter≤Ø98) *Ø105 (D11) (позволяемый бар diameter≤Ø103) выбирают: Ø130 | Ряды скорости шпинделя: | 7.5-1000 (18 скоростей) |
| Диаметр quill tailstock: | Ø100mm | Перемещение quill tailstock: | 250mm |
| Выделить |
Токарный станок точности Torno сверхмощный,Токарный станок точности CW6163E сверхмощный,Токарный станок CW6263E сверхмощный горизонтальный |
||
Описание продукта
Цена Torno CW6163E/CW6263E машины токарного станка высокой точности сверхмощная
Представление продукта
Токарные станки серии CW-E горизонтальные могут предпринять различные поворачивая работы, главным образом для поворачивать внутренние и наружные цилиндрические поверхности, конические поверхности и другие части с вращая поверхностями. Поворачивать конечных граней, калибровать, резать, сверлить, и поворачивать различное обыкновенно используемое метрического, дюйма, модуля и diametral потоков. Этот механический инструмент особенно соответствующий для небольших мастерских производственного процесса серийного производства и механических мастерских ремонта, и может обрабатывать сталь, литое железо и цветные металлы и другие материалы. Основное различие между горизонтальным токарным станком и токарным станком седловины что токарный станок седловины имеет кровать с отделяемой седловиной, которая расширяет ряд обработки диаметров, и очень соответствующее для обработки частей диска и деформированных частей. Оно может обеспечить механические инструменты различных сочетаний из метрические, механические инструменты дюйма и различные особенные функции. Габаритная точность обрабатываемых частей на этом механическом инструменте может достигнуть IT7 вровень, и шероховатость поверхности может достигнуть уровень Ra1.6.
| Стандартные конфигурации | |
| цыпленок 3-Jaw | столб инструмента 4-way |
| Устойчивые остатки (≥3000mm-Standard <3000mm-option> | |
| Следовать остатками (≥3000mm-Standard <3000mm-option> | |
| Стандартный набор инструментов | |
| Опционные конфигурации | ||
| цыпленок 4-Jaw | Предохранитель цыпленка | |
| Предохранитель столба инструмента | Задний брызговик | |
| Ø130Diameter скважины шпинделя | мотор шпинделя 15kW | |
| Центр tailstock | Лицевая плита | Шкала потока |
| Плита привода | Конусност-поворачивая приложение | DRO |
| Анкерные болты | Центр шпинделя и разбивочный рукав | |
| Регулируемые пусковые площадки | Педальный тормоз (1000mm~3000mm доступное) | |
Конфигурация продукта
| Модель продукта | БЛОК | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| спецификация | ||||||||
| Максимальный диаметр качания над кроватью | mm | Ø630 | Ø800 | Ø1000 | ||||
| Диаметр Max.swing над поперечным супортом | mm | Ø350 | Ø480 | Ø710 | ||||
| Диаметр Max.swing в зазоре | mm | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| Длина в зазоре | mm | — | 350 | — | 350 | — | 350 | |
| Максимальная длина workpiece | mm | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| Максимальная режа длина | CW61xxx | mm | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| Шпиндель | ||||||||
| нос шпинделя | C11 *D11 | |||||||
| Скважина шпинделя | mm | Ø100 (C11) (позволяемый диаметр ≤Ø98 бара) *Ø105 (D11) (позволяемый бар diameter≤Ø103) выбирайте: Ø130 (позволяемый бар diameter≤Ø128) |
||||||
| Размер цыпленка | mm | Ø315 | Ø400 | Ø400 | ||||
| Конусность скважины шпинделя | Метрические 120 (1:20) Выбирайте: Скважина шпинделя Ø130- метрические 140 (1:20) |
|||||||
| Вращающий момент Max.Spindle | Nm | 2400 | ||||||
| Ряды скорости шпинделя | rpm | 7.5-1000 (18 скоростей) | ||||||
| Высота центра шпинделя | mm | 315 | 400 | 515 | ||||
| Сила мотора шпинделя | 11kw/1460rpm (50HZ) выбирают: 15kw/1460rpm (50HZ) | |||||||
| Tailstock | ||||||||
| Диаметр quill tailstock | mm | Ø100 | ||||||
| Перемещение quill tailstock | mm | 250 | ||||||
| Конусность quill tailstock | MT No.6 | |||||||
| Feeds&Threads (метрический винт *inch винта) | ||||||||
| Продольная подача | метрический винт | mm/r | 64 скорости 1/1 0.1-1.52; 16/1 1.6-24.3 | |||||
| винт дюйма | in/r | 64〜 0,0612 скоростей *1/1 0,0019; *16/1 0.0305-0.98 | ||||||
| Кольцевая система подачи топлива | времена 1/2 продольной подачи | |||||||
| Метрические резьбы | mm | 0,5〜 240 (52 вида) *1-256 (57 видов) |
1-240 (50 видов) *1-256 (57 видов) |
0,5〜 240 (52 вида) *1-256 (57 видов) |
||||
| Модульные потоки | mm | 0,5 53 виды) *0.5 〜 〜 120 (128 (57 видов) | ||||||
| Потоки дюйма | TPI | 28-1 (34 вида) *32〜 1/16 (67 видов) |
14-1 (26 видов) *32-1/16 (67 видов) |
28-1 (34 вида) *32-1/16 (67 видов) |
||||
| Потоки диаметрального модуля | DP | 28-1 (24 вида) *32〜 1/8 (57 видов) | ||||||
| Столб инструмента | ||||||||
| Размер хвостовика Max.tool | mm | 30X30 | ||||||
| Перемещение верхнего скольжения | mm | 200 | ||||||
| Угол шарнирного соединения верхнего скольжения | ±90° | |||||||
| размеры машины (L*W*H) |
mm | 3180X1340X 1830(1000) 3630X1340X1830 (1500) 4230X1340X 1830(2000) 5130X1340X 1830(3000) 6040X1430X 1830(4000) 7120X1430X 1830(5000) 8240X1430X 1830(6000) | 3180X1380X 1830(1000) 3630X1380X 1830(1500) 4230X1380X1830 (2000) 5130X1380X1830 (3000) 6040X1470X1830 (4000) 7120X1470X1830 (5000) 8240X1470X 1830(6000) | 3180X1460X 1830(1000) 3630X1460X1830 (1500) 4230X1460X 1830(2000) 5130X1460X 1830(3000) 6040X1550X1830 (4000) 7120X1550X 1830(5000) 8240X1550X 1830(6000) | ||||
| Вес машины | CW61xxx | kg | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
