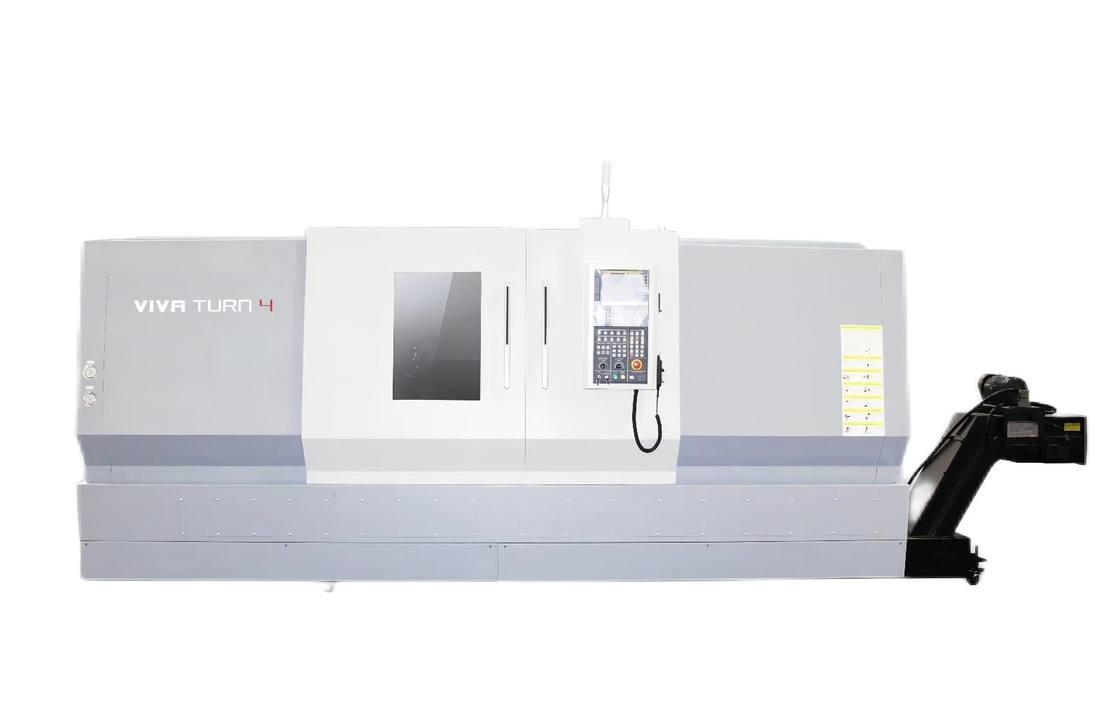

Горизонтальный наклонный токарный станок с ЧПУ T4S Высокая жесткость 35 - 3000 об/мин Скорость шпинделя
Подробная информация о продукции
| Название продукта: | Горизонтальный токарный станок CNC кровати скоса | Максимальный диаметр катушки над кроватью:: | ∅420 мм |
|---|---|---|---|
| Максимальная длина резки:: | 160 мм | Максимальный диаметр резки:: | 160 мм |
| Диаметр отверстия шпинделя:: | 62 мм | Максимальный диаметр проходного ствола:: | 56 мм |
| Диапазон скоростей шпинделя:: | 6000об/мин | Главный двигатель 15 минут / непрерывно:: | 11(7,5)КВт |

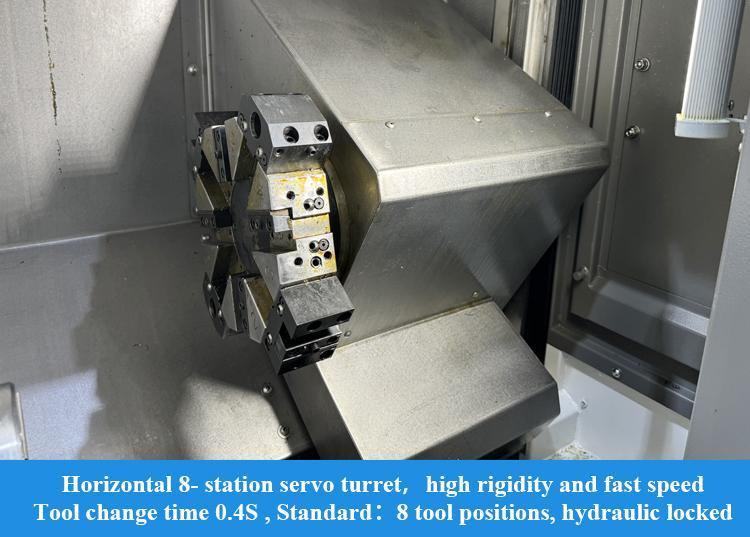

| Стандартный диаметр винта:: | 6 -дюймовый | Стандартный тип башни инструмента:: | горизонтальная инструментальная револьверная головка на 8 позиций |
| Выделить |
токарный станок CNC кровати скоса 3000r/Min,Высокий токарный станок CNC кровати скоса ригидности,Токарный станок кровати скоса ISO горизонтальный |
||
Описание продукта
Высокоточный токарный станок с ЧПУ T4S с горизонтальной наклонной станиной и богатой конфигурацией
Преимущества конструкции
Высокая жесткость:
Принята интегральная наклонная станина с углом 45°, все отливки оптимизированы методом конечных элементов, широкая поверхность направляющих, эффективно устраняет вибрацию, возникающую при резке на станке, повышена надежность, упрощено обслуживание, и можно получить стабильное качество обработки.
Высокая точность:
Каждая деталь станка использует прецизионные детали от известных производителей в стране и за рубежом. Передовая конструктивная разработка и совершенные технологические меры делают общую компоновку компактной, гармоничной и прочной, обеспечивая высокую точность обработки и длительное сохранение точности.
Богатая конфигурация:

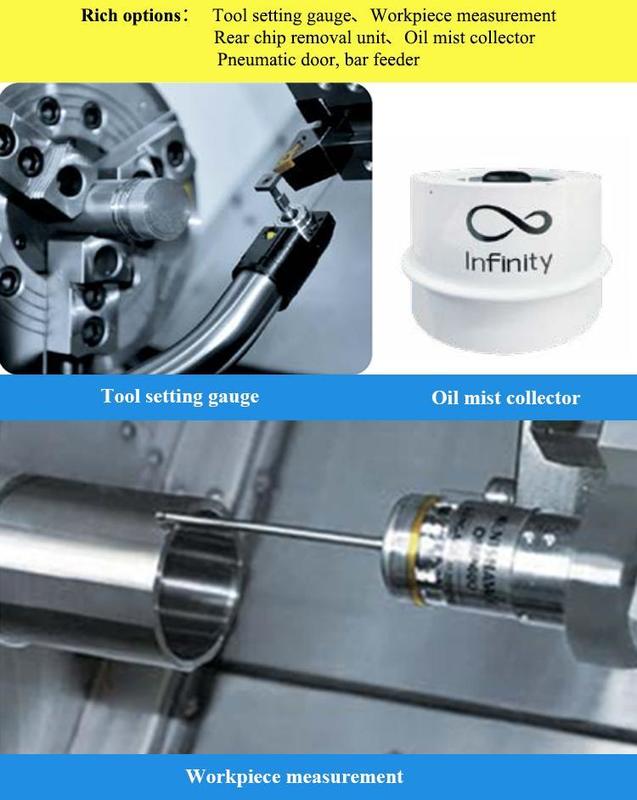

Станок может быть сконфигурирован с различными модулями для удовлетворения различных потребностей клиентов. Башня с приводным инструментом может быть установлена как токарный центр, с богатой конфигурацией, высокой стоимостью и более удобной обработкой.
Основные технические параметры
| Параметры | Единица измерения | T4S | |
| Максимальный диаметр обработки над станиной | мм | ∅720/∅720/∅720/∅720 | |
| Максимальная длина обработки | мм | 500/1000/1500/2500 | |
| Максимальный диаметр обработки | мм | 500 | |
| Максимальный диаметр точения над суппортом | мм | 500 | |
| Шпиндель | A2-11 | ||
| Диаметр отверстия шпинделя | мм | 104 | |
| Максимальный диаметр прутка | мм | 85 | |
| Диапазон скоростей шпинделя | об/мин/Нм | 35〜3000 | |
| Главный двигатель 15 минут / непрерывно | кВт | 22/30 | |
| Стандартный диаметр патрона | дюйм | 10 | |

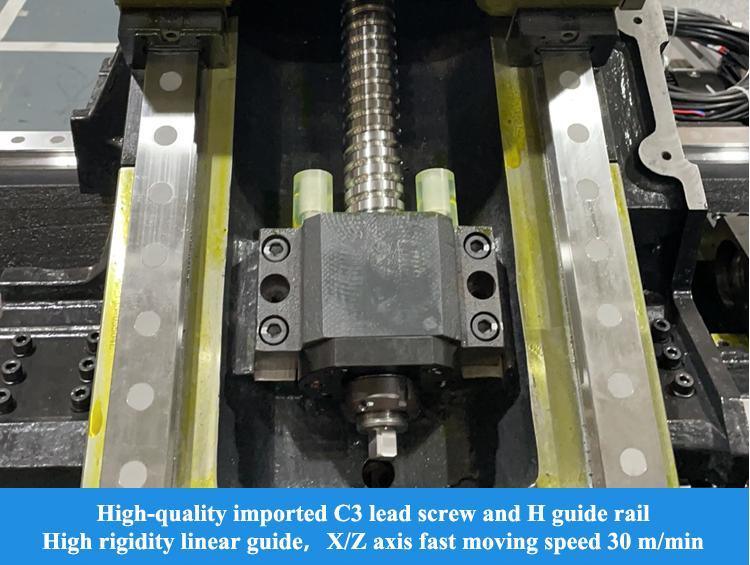

| Скорость быстрых перемещений по осям X/Z | м/мин | 30/30,30/30,30/20,30/12 | |
| Ход по оси X | мм | 280 | |
| Ход по оси Z | мм | 570/1070/1570/2570 | |
| Конус пиноли задней бабки | Морзе | 5# | |
| Ход корпуса задней бабки | мм | 450/850/1200/2200 | |
| Ход гильзы задней бабки | мм | 150 (1000/1500/2500 спецификация) |
|
| Тип стандартной револьверной головки | горизонтальная револьверная головка на 12 позиций | ||
| Размер инструмента | Наружный инструмент | мм | 25x25 |
| Диаметр расточного резца | мм | ∅40 | |
| Точность обработки | IT6 | ||
| Точность позиционирования | Ось X | мм | 0.01 |
| Ось Z | мм | 0.015/0.015/0.02/0.035 | |
| Ось C | мм | ||
| Точность повторного позиционирования | Ось X | мм | 0.005 |
| Ось Z | мм | 0.007/0.007/0.013/0.02 | |
| Ось C | мм | ||
| Макс. нагрузка на заготовку | Дисковый тип | кг | 200 |
| Детали вала | кг | 600;800 | |
| Вес станка | кг | 6000/7500/9500/12000 | |
| Длина × ширина × высота станка | мм | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
