Место происхождения:
Китай
Фирменное наименование:
SYMG
Сертификация:
ISO certification
Номер модели:

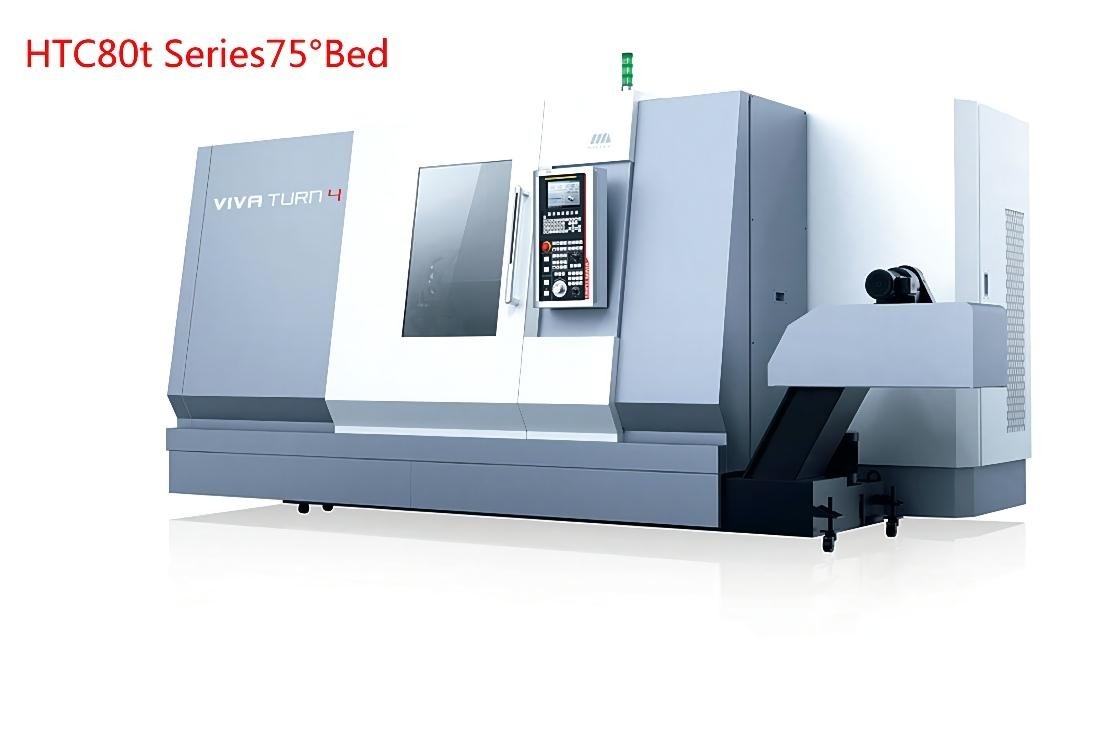

HTC80t Series75°Bed
Видео
Видео
| Детали | Блок | HTC80t Series75°Bed | |
| Максимальный диаметр качания над кроватью | mm | ∅950 | |
| Максимальная режа длина | mm | 1000/1500/2000/3000/3500 | |
| Максимальный режа диаметр | mm | 800 | |
| Максимальный поворачивая диаметр на скольжении | mm | 800 | |
| Нос шпинделя | A2-11 | ||
| Диаметр отверстия шпинделя | mm | 130 | |
| Максимальный диаметр сквозного бара | mm | 115 | |
| Ряд скорости шпинделя | r/min/Nm | 20-1200 | |
| Главный мотор 15 минуты/непрерывных | kW | 30/37 | |
| Стандартный диаметр цыпленка | дюйм | 15" | |
| Скорость X/Z-axis быстроподвижная | m/min | 10/12 | |
| Скорость Y-osи быстроподвижная | m/min | 一 | |
| перемещение X-оси | mm | 410 | |
| перемещение Z-оси | mm | 1100/1600/2100/2600/3600 | |
| Перемещение Y-osи | mm | 一 | |
| Ход тела Tailstock | mm | — | |
| Конусность шпинделя Tailstock | Mohs | 一 | |
| Ход рукава Tailstock | mm | — | |
| Стандартный тип башенки инструмента | горизонтальные станции башенки 12 инструмента | ||
| Размер инструмента | Внешний инструмент | mm | 32x32 |
| Диаметр оправки для расточки | mm | ∅50 | |
| Подвергая механической обработке точность | IT6 | ||
| Располагать точность | Ось x | mm | 0,013 |
| Ось z | mm | 0.020/0.022/0.03/0.04/0.044 | |
| Y-osь | mm | - | |
| Ось c | mm | - | |
| Повторите точность положения | Ось x | mm | 0,006 |
| Ось z | mm | 0.008/0.012/0.015/0.018/0.018 | |
| Y-osь | mm | 一 | |
| Ось c | mm | 一 | |
| Максимальная нагрузка работы | Тип диска | kg | 500 |
| Части вала | kg | 2000 | |
| Вес машины | kg | 22000/25000/28000/32000/35000 | |
| Высота × ширины × длины механического инструмента | mm | 7400x3130x2800 7800x3130x2800 8200x3130x2800 9000x3130x2800 9400x3130x2800 |
|
