Место происхождения:
Китай
Сертификация:
CE ISO
Номер модели:
CW61125M/CW62125M

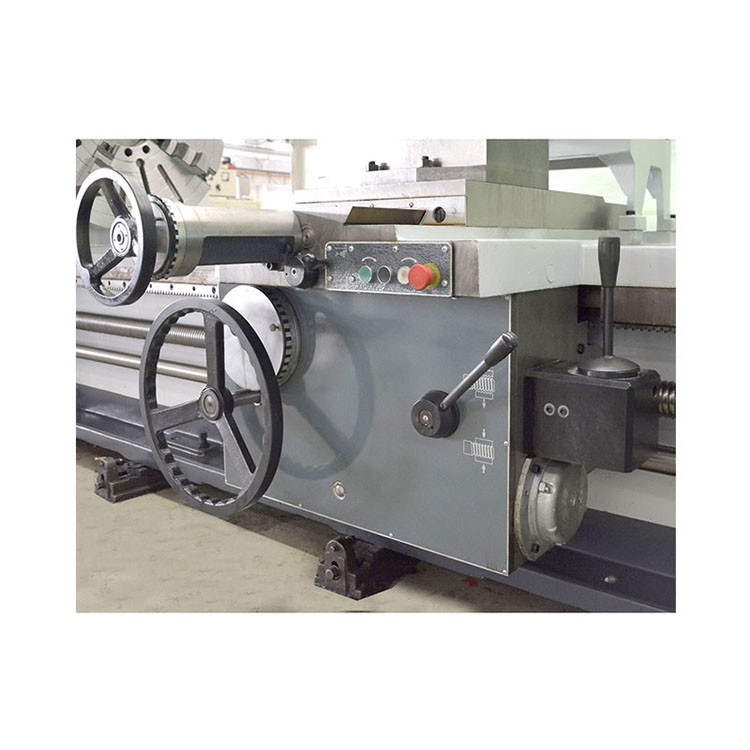

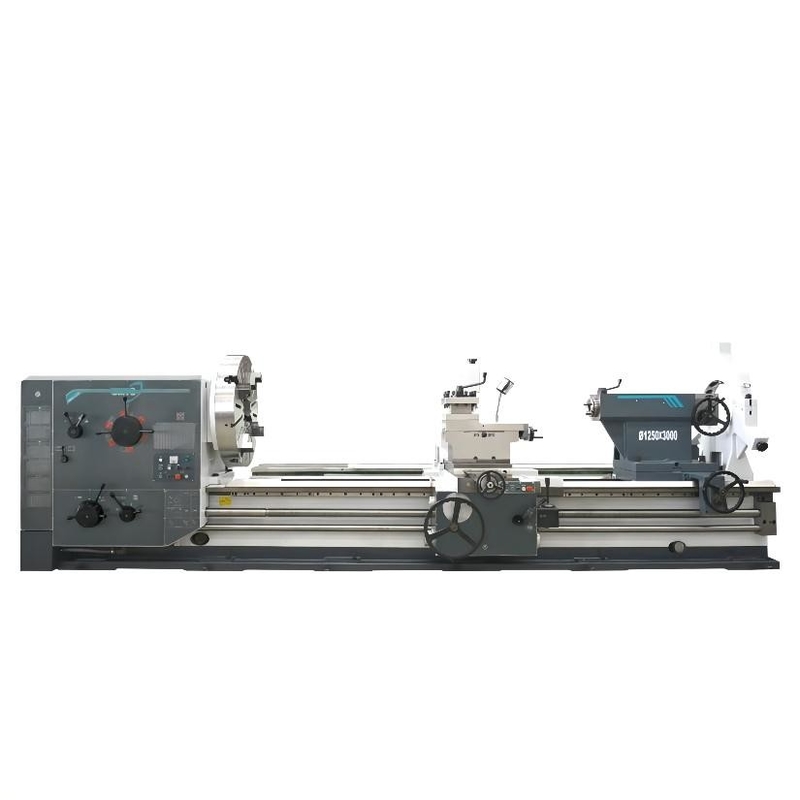

Машины Китая токарного станка CW61125M/CW62125M токарный станок для обработки в центрах обычной ручной для продажи
Конфигурация продукта
| Модель продукта | БЛОК | CW61100M | CW62100M | CW61125M | CW62125M | |
| спецификация | ||||||
| Максимальный диаметр качания над кроватью | mm | Ø1000 | Ø1250 | |||
| Диаметр Max.swing над поперечным супортом | mm | Ø630 | Ø880 | |||
| Диаметр Max.swing в зазоре | mm | — | Ø1400 | — | Ø1650 | |
| Длина в зазоре | mm | — | 772 | — | 772 | |
| Максимальная длина workpiece | mm | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) | ||||
| Максимальная режа длина | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) | |||||
| Максимальный вес workpiece | kg | 6000 (выбирайте: 8000 10000) | ||||
| Ширина guideway кровати | mm | 755 | ||||
| Шпиндель | ||||||
| нос шпинделя | A2-15 | |||||
| Скважина шпинделя | mm | Ø130 (позволенное пройти до диаметр ≤Ø128 бара) | ||||
| Размер цыпленка | mm | Ø1000 | Ø1000 | |||
| Конусность скважины шпинделя | Метрические 140 (1:20) (140mm, с No.6MT уменьшая рукав) |
|||||
| Вращающий момент Max.Spindle | kNm | 10,5 (22kW) выбирает: 12,5 (30 kW) | ||||
| Ряды скорости шпинделя | rpm | 3.15-315* (21Speeds) (〜 390 реверсирования 4,5 12 скорости) | ||||
| Высота центра шпинделя | mm | 500 | 625 | |||
| Сила мотора шпинделя | kW | 22 выбирайте: 30 | ||||
| Tailstock | ||||||
| Диаметр quill tailstock | mm | Ø160 (максимальный вес 6T workpiece); Выбирайте: Ø200 (максимальный вес 8T workpiece) Ø240 (максимальный вес 10T workpiece) |
||||
| Перемещение quill tailstock | mm | 300 | ||||
| Конусность quill tailstock | mm | Метрические 80 (80mm, с N0.6MT уменьшая рукав); (MT но. Ø240 6 Ø200 x) | ||||
| Feeds&Threads (метрический винт *inch винта) | ||||||
| Продольная подача | 0.1-12 mm/rpm (56 видов); *0.0032 | 0,40 in/rpm (56 видов) | |||||
| Кольцевая система подачи топлива | 0.05-6 вида mm/rpm 56; *0.0016 〜 0,20 in/rpm (56 видов) | |||||
| Метрические резьбы | mm | 1-120 (52 вида); *1-120 (52 вида) | ||||
| Модульные потоки | mm | 0.5-60 (46 видов); *0.5〜 60 (46 видов) | ||||
| Потоки дюйма | TPI | 1/4-30 (43 вида); *1/4 〜 30 (43 вида) | ||||
| Потоки диаметрального модуля | DP | 1/2-60 (49 видов); *1/2-60 (49 видов) | ||||
| Столб инструмента | ||||||
| Размер хвостовика инструмента | mm | 45X45 | ||||
| Перемещение верхнего скольжения | mm | 300 | ||||
| размеры машины (L*W*H) |
mm | 4450X1855X 1890(1500) 4950X1855X 1890(2000) 5950X1855X 1890(3000) 6950X1855X 1890(4000) 7950X1855X 1890(5000) 8950X1855X 1890(6000) 10950X1855X 1890(8000) |
4450X1955X 2015(1500) 4950X1955X 2015(2000) 5950X1955X 2015(3000) 6950X1955X 2015(4000) 7950X1955X 2015(5000) 8950X1955X 2015(6000) 10950X1955X 2015(8000) |
|||
| Вес машины | kg | 9650/10100/11000/ 11900/12800/13700/15500 |
10650/11100/12000/ 12900/13800/14700/16500 |
|||
Примечание: Предел цыпленка, максимальное ограничение в скорости шпинделя Ø315r/min когда цыпленок Ø1000mm установлен, и максимальное ограничение в скорости шпинделя Ø200r/min когда Ø1250mm, цыпленок Ø1600mm установлено
Стандартные конфигурации
цыпленок 4-Jaw
Центр Live&fixed tailstock
Предохранитель столба инструмента
Анкерный болт
Устойчивые остатки rest&Follow
(столб<3000mm-option>
инструмента ≥3000-Standard 4-way
Центр шпинделя и разбивочный рукав
Предохранитель цыпленка
Стандартные набор инструментов & оружие масла
Опционный
Шкала потока
мотор шпинделя 30kw
размером с Больш устойчивые остатки
Стремительный tailstock обязанности
Анти--ibration/регулируемые пусковые площадки
столб инструмента Быстр-изменения
DRO
Tailstock Electical
Прибор ролика
(CWM)
