Сверхмощная машина горизонтальное ручное CW61140M CW62140M токарного станка работы металла
Подробная информация о продукции
| Название продукта: | Машина токарного станка CW61140M/CW62140M горизонтальная для обработки больших и сложных частей | Максимальный диаметр качания над кроватью: | Ø1400mm |
|---|---|---|---|
| Диаметр Max.swing над поперечным супортом: | Ø1030mm | Диаметр Max.swing в зазоре: | —/Ø1800mm |
| Максимальная длина workpiece: | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) mm | Максимальная режа длина: | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) mm |
| Скважина шпинделя: | Ø130 (позволенное пройти до диаметр ≤Ø128 бара) | Ряды скорости шпинделя: | 3.15-315* (21Speeds) (〜 390 реверсирования 4,5 12 скорости) |
| Сила мотора шпинделя: | 22 выбирайте: 30 | Диаметр quill tailstock: | Ø160 (максимальный вес 6T workpiece); Выбирайте: Ø200 (максимальный вес 8T) Ø240 workpiece (максимал |
| Выделить |
Сверхмощная машина токарного станка работы металла,Машина токарного станка работы металла CW61140M |
||
Описание продукта

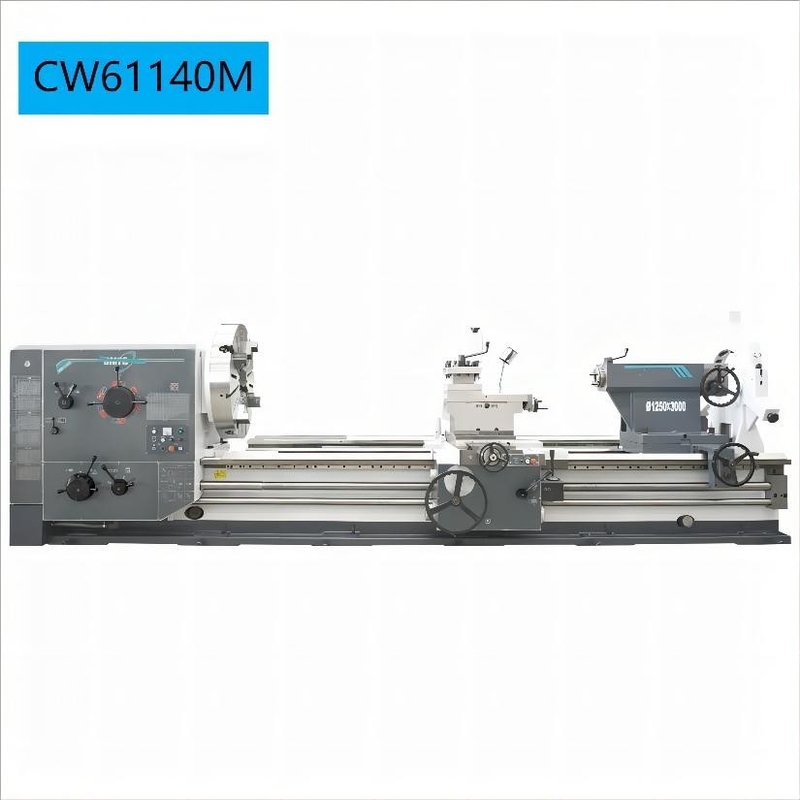

Вал CW61140M/CW62140M/металл диска работая сверхмощный горизонтальный ручной токарный станок
Представление продукта
Токарные станки серии CW-M обычные имеют популярную прямоугольную плоскую форму с широко спереди и сзади ногами. Кровать проходила высокочастотную поверхность гася и меля, с гася твердостью G50. Шестерня headbox проходила высокочастотные гасить и молоть точности зубов, и точность шестерни может достигнуть вровень 7. Габаритная точность частей обрабатываемых на этой машине может достигнуть IT7 вровень, и шероховатость поверхности может достигнуть уровень 1,6.
| Стандартные конфигурации | |

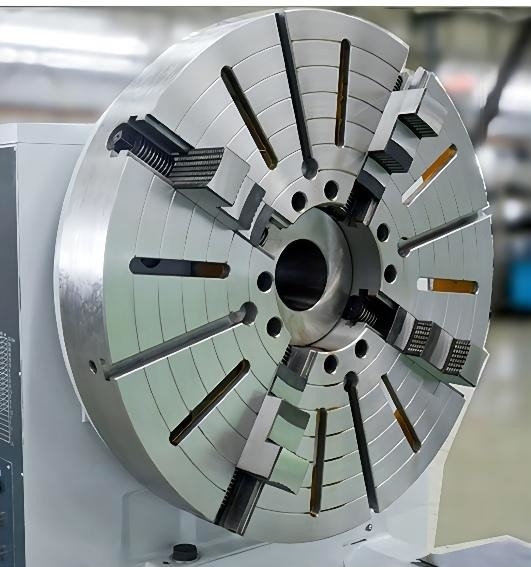

| цыпленок 4-Jaw | столб инструмента 4-way |
| Устойчивые остатки (≥3000mm-Standard <3000mm-option> | |
| Следовать остатками (≥3000mm-Standard <3000mm-option> | |
| Центр | |
| Рукав шпинделя разбивочный | |
| Стандартный набор инструментов | |
| Опционные конфигурации | ||
| Предохранитель цыпленка | Предохранитель столба инструмента | Задний брызговик |
| Конусност-поворачивая приложение | мотор шпинделя 30kW | DRO |
| Шкала потока | размером с Больш устойчивые остатки | |
| Прибор ролика | Стремительный tailstock обязанности | |
| Электрический tailstock | ||
Конфигурация продукта
| Модель продукта | БЛОК | CW61140M | CW62140M | CW61160M | CW62160M | |
| спецификация | ||||||
| Максимальный диаметр качания над кроватью | mm | Ø1400 | Ø1600 | |||
| Диаметр Max.swing над поперечным супортом | mm | Ø1030 | Ø1230 | |||
| Диаметр Max.swing в зазоре | mm | — | Ø1800 | — | Ø2000 | |
| Длина в зазоре | mm | — | 772 | — | 772 | |
| Максимальная длина workpiece | mm | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) | ||||
| Максимальная режа длина | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) | |||||
| Максимальный вес workpiece | kg | 6000 (выбирайте: 8000 10000) | ||||
| Ширина guideway кровати | mm | 755 | ||||
| Шпиндель | ||||||
| нос шпинделя | A2-15 | |||||
| Скважина шпинделя | mm | Ø130 (позволенное пройти до диаметр ≤Ø128 бара) | ||||
| Размер цыпленка | mm | Ø1250 | Ø1600 | |||
| Конусность скважины шпинделя | Метрические 140 (1:20) (140mm, с No.6MT уменьшая рукав) |
|||||
| Вращающий момент Max.Spindle | kNm | 10,5 (22kW) выбирает: 12,5 (30 kW) | ||||
| Ряды скорости шпинделя | rpm | 3.15-315* (21Speeds) (〜 390 реверсирования 4,5 12 скорости) | ||||
| Высота центра шпинделя | mm | 700 | 800 | |||
| Сила мотора шпинделя | kW | 22 выбирайте: 30 | ||||
| Tailstock | ||||||
| Диаметр quill tailstock | mm | Ø160 (максимальный вес 6T workpiece); Выбирайте: Ø200 (максимальный вес 8T workpiece) Ø240 (максимальный вес 10T workpiece) |
||||
| Перемещение quill tailstock | mm | 300 | ||||
| Конусность quill tailstock | mm | Метрические 80 (80mm, с N0.6MT уменьшая рукав); (MT но. Ø240 6 Ø200 x) | ||||
| Feeds&Threads (метрический винт *inch винта) | ||||||
| Продольная подача | 0.1-12 mm/rpm (56 видов); *0.0032 | 0,40 in/rpm (56 видов) | |||||
| Кольцевая система подачи топлива | 0.05-6 вида mm/rpm 56; *0.0016 〜 0,20 in/rpm (56 видов) | |||||
| Метрические резьбы | mm | 1-120 (52 вида); *1-120 (52 вида) | ||||
| Модульные потоки | mm | 0.5-60 (46 видов); *0.5〜 60 (46 видов) | ||||
| Потоки дюйма | TPI | 1/4-30 (43 вида); *1/4 〜 30 (43 вида) | ||||
| Потоки диаметрального модуля | DP | 1/2-60 (49 видов); *1/2-60 (49 видов) | ||||
| Столб инструмента | ||||||
| Размер хвостовика инструмента | mm | 45X45 | ||||
| Перемещение верхнего скольжения | mm | 300 | ||||
| размеры машины (L*W*H) |
mm | 4450X2010X 2165(1500) 4950X2010X 2165(2000) 5950X2010X 2165(3000) 6950X2010X 2165(4000) 7950X2010X 2165(5000) 8950X2010X 2165(6000) 10950X2010X 2165(8000) |
4450X2110X 2355(1500) 4950X2110X 2355(2000) 5950X2110X 2355(3000) 6950X2110X 2355(4000) 7950X2110X 2355(5000) 8950X2110X 2355(6000) 10950X2110X 2355(8000) |
|||
| Вес машины | kg | 11350/11800/12700/ 13600/14500/15400/17200 |
12050/12500/13400/ 14300/15200/16100/17900 |
|||
Примечание: Предел цыпленка, максимальное ограничение в скорости шпинделя Ø315r/min когда цыпленок Ø1000mm установлен, и максимальное ограничение в скорости шпинделя Ø200r/min когда Ø1250mm, цыпленок Ø1600mm установлено
