Двигателя машины токарного станка CDS6150B CDS6250B токарный станок обычного ручного поворачивая
Подробная информация о продукции
| Название продукта: | Машина токарного станка CDS6150B/CDS6250B горизонтальная | Максимальный диаметр качания над кроватью: | Ø500mm |
|---|---|---|---|
| Диаметр Max.swing над поперечным супортом: | Ø290mm | Диаметр Max.swing в зазоре: | —/Ø760mm |
| Максимальная длина workpiece: | 750/1000/1500/2000/3000mm | Максимальная режа длина: | 700/950/1450/1950/2950mm |
| Скважина шпинделя: | Ø82 (позволяемый бар diameter≤Ø80) mm | Ряды скорости шпинделя: | 26-2000 (16 скоростей) rpm |
| Сила мотора шпинделя: | 7,5 (HP 10) kW | Диаметр quill tailstock: | Ø75mm |
| Выделить |
Машина токарного станка CDS6150B обычная,Машина токарного станка CDS6250B обычная,Токарный станок ручного двигателя поворачивая |
||
Описание продукта

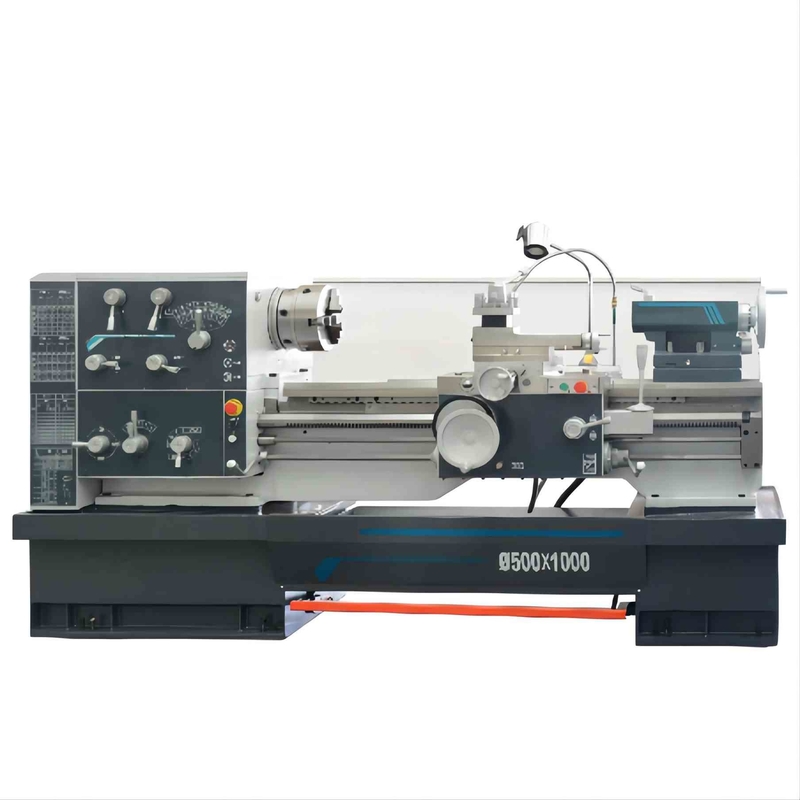

Токарного станка для узорных работ токарного станка машины CDS6150B/CDS6250B Китая токарный станок металла машины обычного ручной
Основные особенности

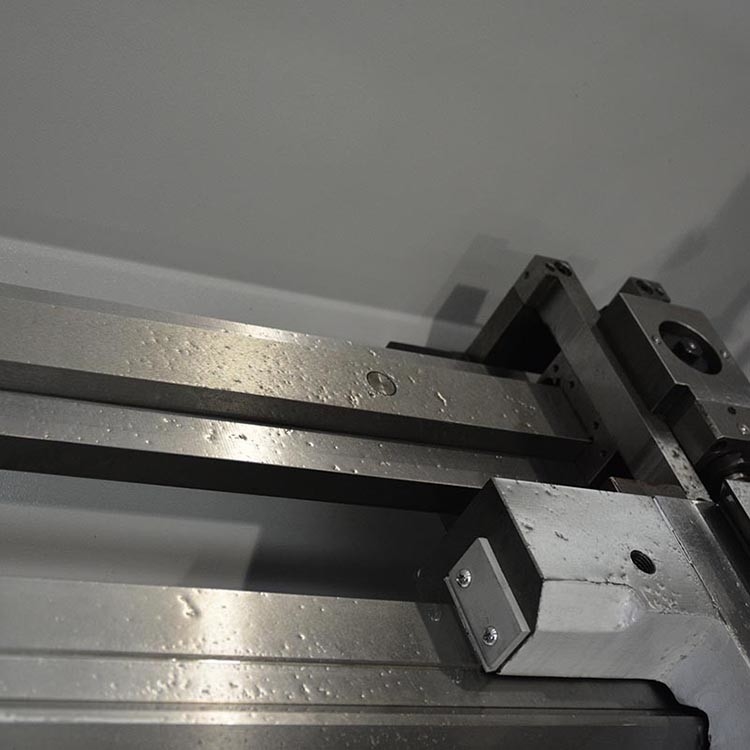

1. Тело машины casted с высокопрочным литым железом, и ведущий брус кровати машины принимает в форме гор и плоский план ведущего бруса.
Большой раздел нагрузк-подшипника, поэтому, имеет хорошие ригидность и амортизацию, которая могут обеспечить высокоточное вырезывание.
2. Механическая муфта плиты трением использована в главной коробке вала механического инструмента: через рычаг управления, никакая потребность изменить скорость мотора
И остановите мотор смогите осуществить что изменение скорости шпинделя, стоп, обращать, и коробка шпинделя принуждаются для того чтобы смазать.
3. держатель инструмента Высоко-ригидности механический с высокой надежностью.
Конфигурация продукта
| Модель продукта | БЛОК | CDS6150B | CDS6250B | CDS6156B | CDS6256B | CDS6166B | CDS6266B | |
| спецификация | ||||||||
| Максимальный диаметр качания над кроватью | mm | Ø500 | Ø560 | Ø660 | ||||
| Диаметр Max.swing над поперечным супортом | mm | Ø290 | Ø350 | Ø440 | ||||
| Диаметр Max.swing в зазоре | mm | — | Ø760 | — | Ø800 | — | Ø870 | |
| Длина в зазоре | mm | — | 280 | — | 280 | — | 280 | |
| Максимальная длина workpiece | mm | 750/1000/1500/2000/3000 | ||||||
| Максимальная режа длина | mm | 700/950/1450/1950/2950 | ||||||
| Шпиндель | ||||||||
| нос шпинделя | D8 | |||||||
| Скважина шпинделя | mm | Ø82 (позволяемый диаметр ≤Ø80 бара) | ||||||
| Размер цыпленка | mm | Ø250 | Ø315 | |||||
| Конусность скважины шпинделя | 90 mm/1: 20 | |||||||
| Вращающий момент Max.Spindle | Nm | 1100 | ||||||
| Ряды скорости шпинделя | rpm | 26-2000 (16 скоростей) | ||||||
| Высота центра шпинделя | mm | 250 | 280 | 325 | ||||
| Сила мотора шпинделя | kW | 7,5 (HP 10) | ||||||
| Tailstock | ||||||||
| Диаметр quill tailstock | mm | Ø75 | ||||||
| Перемещение quill tailstock | mm | 150 | ||||||
| Конусность quill tailstock | MT No.5 | |||||||
| Feeds&Threads (метрический винт *inch винта) | ||||||||
| Продольная подача | 0.044-1.48 45 видов) *0.044〜 mm/rpm (0,148 in/rpm (45 видов) | |||||||
| Кольцевая система подачи топлива | 0.022~0.74mm/rpm (45 видов) *0.031-0.092 in/rpm (45 видов) | |||||||
| Метрические резьбы | mm | 0.5-80 (73 вида видов *53) | ||||||
| Модульные потоки | mm | 0.5-40 (45 видов видов *66) | ||||||
| Потоки дюйма | TPI | 7/16-80 (47 видов видов *47) | ||||||
| Потоки диаметрального модуля | DP | 7/8~160 (47 видов видов *48) | ||||||
| Столб инструмента | ||||||||
| Размер хвостовика Max.tool | mm | 25X25 | ||||||
| Перемещение верхнего скольжения | mm | 150 | ||||||
| размеры машины (L*W*H) |
mm | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Вес машины | kg | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
Стандартные конфигурации
цыпленок 3-Jaw
Фиксированный центр tailstock
Педальный тормоз
Устойчивые остатки (≥1500mm доступные)
Остатки следующего (≥1500mm доступные)
крышка винта руководства
столб инструмента 4-way
Стандартный набор инструментов
Опционные конфигурации
цыпленок 4-Jaw
Предохранитель цыпленка
Задний брызговик
Лицевая плита
Плита привода
DRO
Регулируемые пусковые площадки
Центр шпинделя и разбивочный рукав
Устойчивые остатки rest&Follow (≤1000mm доступные)
столб инструмента Быстр-изменения
Предохранитель столба инструмента
Центр в реальном маштабе времени tailstock
Шкала потока
Конусност-поворачивая приложение
Стоп экипажа
Анкерные болты
