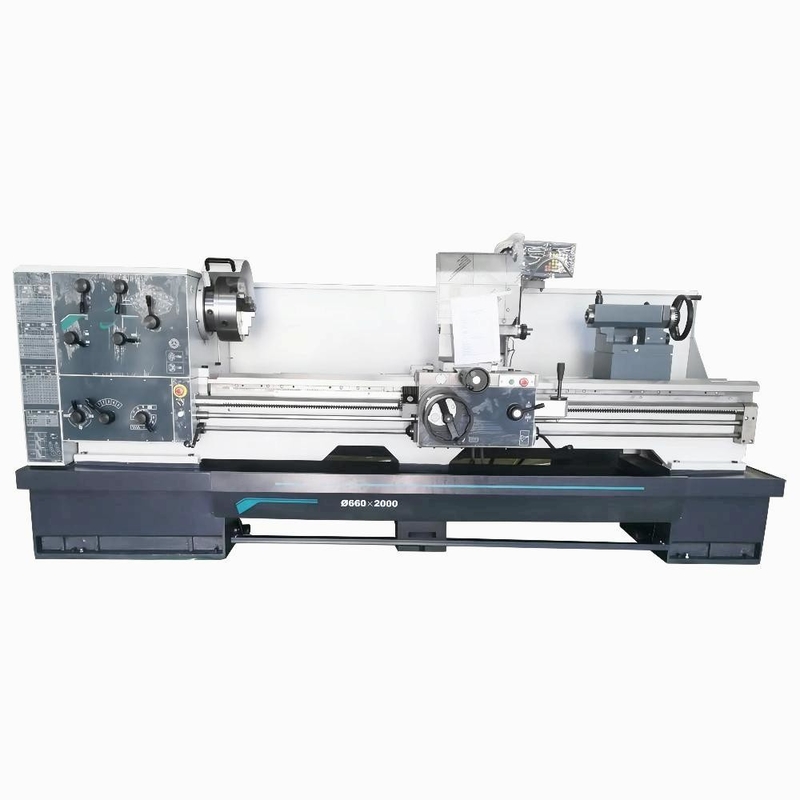

Ручная продевая нитку машина токарного станка с гапом в станине машины CDS6150C CDS6250C токарного станка средняя
Подробная информация о продукции
| Название продукта: | Машина токарного станка CDS6150C/CDS6250C горизонтальная используемая для различных поворачивая проц | Максимальный диаметр качания над кроватью: | Ø500mm |
|---|---|---|---|
| Диаметр Max.swing над поперечным супортом: | Ø290mm | Диаметр Max.swing в зазоре: | —/Ø760mm |
| Максимальная длина workpiece: | 750/1000/1500/2000/3000mm | Максимальная режа длина: | 700/950/1450/1950/2950mm |
| Скважина шпинделя: | Ø105 (позволяемый бар diameter≤Ø103) mm | Ряды скорости шпинделя: | 26-1700 (16 скоростей) rpm |
| Сила мотора шпинделя: | 7,5 (HP 10) kW | Диаметр quill tailstock: | Ø75mm |
| Выделить |
Ручная продевая нитку машина токарного станка,Средняя продевая нитку машина токарного станка,Средняя машина токарного станка с гапом в станине |
||
Описание продукта
Тип поток CDS6150C/CDS6250C ручной подвергая машину механической обработке токарного станка с гапом в станине среднего размера
Представление продукта
Токарные станки серии CD-s обычные имеют популярную прямоугольную плоскую форму с широко спереди и сзади ногами. Кровать проходила
высокочастотная поверхность гася и меля, с гася твердостью G50. Шестерня headbox проходила высокочастотное
гасить и молоть точности зубов, и точность шестерни могут достигнуть вровень 7. Габаритная точность частей
обработанный на этой машине смогите достигнуть IT7 вровень, и шероховатость поверхности может достигнуть уровень 1,6.
Конфигурация продукта
| Модель продукта | БЛОК | CDS6150C | CDS6250C | CDS6156C | CDS6256C | CDS6166C | CDS6266C | |
| спецификация | ||||||||
| Максимальный диаметр качания над кроватью | mm | Ø500 | Ø560 | Ø660 | ||||
| Диаметр Max.swing над поперечным супортом | mm | Ø290 | Ø350 | Ø440 | ||||
| Диаметр Max.swing в зазоре | mm | — | Ø760 | — | Ø800 | — | Ø870 | |
| Длина в зазоре | mm | — | 280 | — | 280 | — | 280 | |
| Максимальная длина workpiece | mm | 750/1000/1500/2000/3000 | ||||||
| Максимальная режа длина | mm | 700/950/1450/1950/2950 | ||||||
| Шпиндель | ||||||||
| нос шпинделя | D8 | |||||||
| Скважина шпинделя | mm | Ø105 (позволяемый диаметр ≤Ø103 бара) | ||||||
| Размер цыпленка | mm | Ø315 | ||||||
| Конусность скважины шпинделя | 110 mm/1: 20 | |||||||
| Вращающий момент Max.Spindle | Nm | 1100 | ||||||
| Ряды скорости шпинделя | rpm | 26-1700 (16 скоростей) | ||||||
| Высота центра шпинделя | mm | 250 | 280 | 325 | ||||
| Сила мотора шпинделя | kW | 7,5 (HP 10) | ||||||
| Tailstock | ||||||||
| Диаметр quill tailstock | mm | Ø75 | ||||||
| Перемещение quill tailstock | mm | 150 | ||||||
| Конусность quill tailstock | MT No.5 | |||||||
| Feeds&Threads (метрический винт *inch винта) | ||||||||
| Продольная подача | 0.044-1.48 45 видов) *0.044〜 mm/rpm (0,148 in/rpm (45 видов) | |||||||
| Кольцевая система подачи топлива | 0.022~0.74mm/rpm (45 видов) *0.031-0.092 in/rpm (45 видов) | |||||||
| Метрические резьбы | mm | 0.5-80 (73 вида видов *53) | ||||||
| Модульные потоки | mm | 0.5-40 (45 видов видов *66) | ||||||
| Потоки дюйма | TPI | 7/16-80 (47 видов видов *47) | ||||||
| Потоки диаметрального модуля | DP | 7/8~160 (47 видов видов *48) | ||||||
| Столб инструмента | ||||||||
| Размер хвостовика Max.tool | mm | 25X25 | ||||||
| Перемещение верхнего скольжения | mm | 150 | ||||||
| размеры машины (L*W*H) |
mm | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Вес машины | kg | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
| Стандартные конфигурации | |
| цыпленок 3-Jaw | крышка винта руководства |
| Фиксированный центр tailstock | столб инструмента 4-way |
| Педальный тормоз | Стандартный набор инструментов |
| Устойчивые остатки (≥1500mm доступные) | |
| Остатки следующего (≥1500mm доступные) | |
| Опционные конфигурации | ||
| цыпленок 4-Jaw | столб инструмента Быстр-изменения | |
| Предохранитель цыпленка | Предохранитель столба инструмента | |
| Задний брызговик | Центр в реальном маштабе времени tailstock | |
| Лицевая плита | Шкала потока | |
| Плита привода | Конусност-поворачивая приложение | |
| DRO | Стоп экипажа | |
| Регулируемые пусковые площадки | Анкерные болты |
|
| Центр шпинделя и разбивочный рукав | ||
| Устойчивые остатки rest&Follow (≤1000mm доступные) |
||
Packing&Shipping
