Место происхождения:
Китай
Фирменное наименование:
HD M&E
Сертификация:
ISO certification
Номер модели:
XK5042

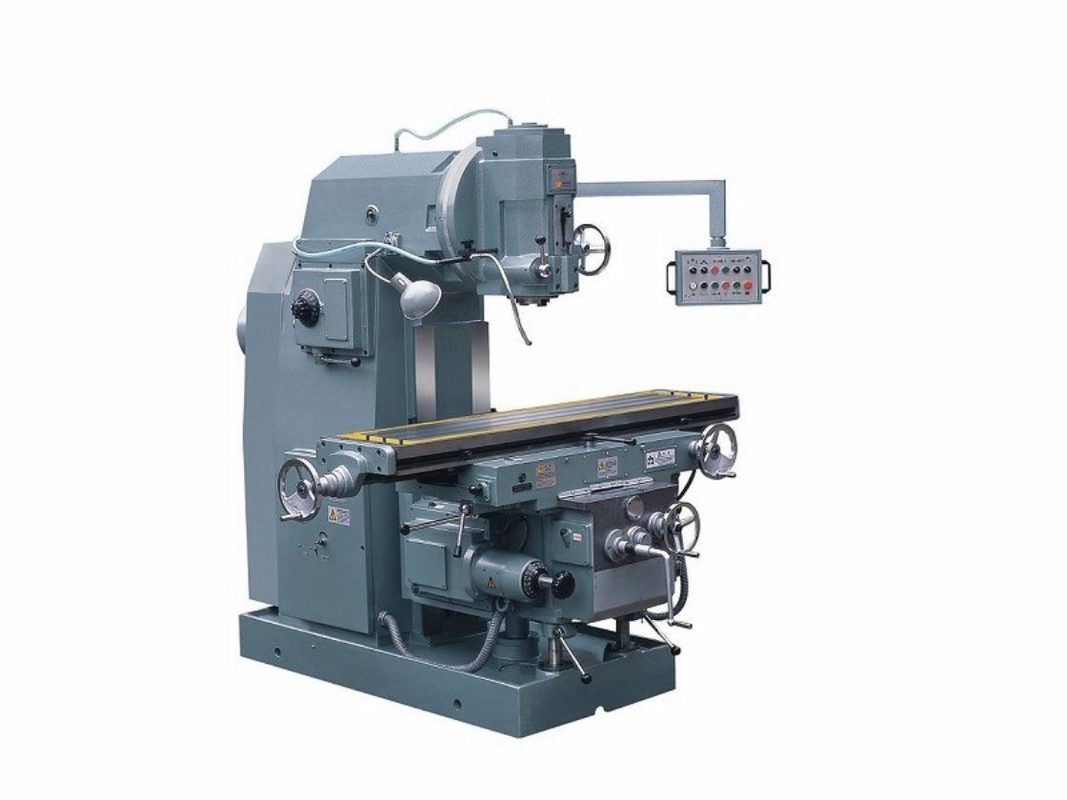

ФИЛИРОВАЛЬНАЯ МАШИНА CNC филировальной машины XK5042 высокой точности типа Колен
Представление продукта
Филировальная машина CNC XK5042 вертикальная, с высокой структурной ригидностью и точной стабильностью. Оборудованный с системой CNC высокой эффективности, смогите осуществить x, y, питание рычага координаты z. Машина имеет полные функции, высокую степень автоматизации, легкую деятельность и надежное представление. Этот механический инструмент соответствующий для обработки разнообразие сложной формы, высокой точности частей одиночного и серийное производство, как CAM, образец, умирает, образовывает дугу паз, etc… Широко использованный в подвергая механической обработке индустриях.
Конфигурация продукта
| Деталь | Блок | XK5046 | XK5042 |
| Размер Worktable | mm | 460×2000 | 420×1800 |
| Слот t (N×W×D) | mm | 3×18×100 | 3×18×100 |
| Максимальный подшипник нагрузки worktable | Kg | 750 | 750 |
| Перемещение Longitudianl worktable (x ось) | mm | 1400 | 1100 |
| Перекрестное перемещение worktable (Y-osь) |
mm | 400 | 400 |
| Вертикальное перемещение worktable (Ось z) |
mm | 375 | 375 |
| Конусность отверстия шпинделя | 7:24 No.50 | 7:24 No.50 | |
| Диаметр беседки | mm | ||
| Максимальное перемещение quill шпинделя | mm | 85 | 85 |
| Расстояние от конца шпинделя к поверхности worktable | mm | 125~500 | 125 | 500 |
| Расстояние от вертикального guideway к центру шпинделя | mm | 520 | 520 |
| Расстояние от вертикального guideway к центру worktalbe | mm | 320 | 720 | 350 | 750 |
| Расстояние от шпинделя центр, который нужно подготовить |
mm | / | / |
| Шаги скорости шпинделя | strps | 18 | 18 |
| Ряд скорости шпинделя | r/min | 30 | 1500 | 30 | 1500 |
| Сила главного мотора | Kw | 11 | 11 |
| Скорость главного мотора вращая | r/min | 960 | 960 |
| Ряд скорости питания: Продольное X/Y/Z |
mm/min | 5 | 2000 | 5 | 2000 |
| mm/min | 5 | 2000 | 5 | 2000 | |
| mm/min | 5 | 1000 | 5 | 1000 | |
| Быстрый ряд скорости питания: Продольное x | mm/min | 4000 | 4000 |
| Крест y | mm/min | 3000 | 3000 |
| Вертикальный z | mm/min | 2000 | 2000 |
| Располагать точность | mm | 0.025/300 | 0.025/300 |
| Перемещать точность | mm | 0,015 | 0,015 |
| Размер машины | mm | 2250×2260×2300 | 2500×2600×2300 |
| Вес машины | Kg | 5500 | 5100 |
