Место происхождения:
Китай
Фирменное наименование:
HD M&E
Сертификация:
ISO certification
Номер модели:
X6036

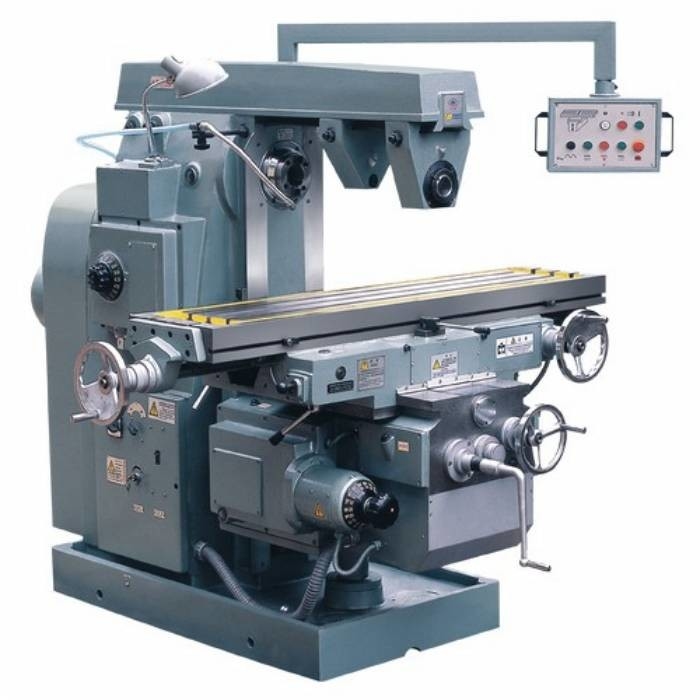

Высокая цена филировальной машины надежности X6036 горизонтальная типа колен
Представление продукта
1. Worktable применяется к автоматическому и быстрому питанию.
2. затвердетые и земные пути скольжения обеспечивают высокую точность.
3. С высокими силой мотора и скоростью широкого диапазона, машина приспосабливается к высокоскоростному вырезыванию при использовании резцов твердого сплава.
4. С достаточной ригидностью, машина может принести сверхмощную обработку.
5. полная система хладоагента и смазки.
6. equiment DRO опционное.
Конфигурация продукта
| Деталь | Блок | X6036 | X6142 |
| Размер Worktable | mm | 360x1600 | 420×1800 |
| Слоты t (N×W×D) | mm | 3×18×80 | 3×18×90 |
| Максимальный подшипник нагрузки worktable | Kg | 500 | 800 |
| Продольное перемещение (руководство/сила) x | mm | 1020/1000 | 1200/1180 |
| Перекрестное перемещение (руководство/сила) y | mm | 300/280 | 360/350 |
| вертикальное перемещение (руководство/сила) z | mm | 410/400 | 470/450 |
| Максимальный роторный угол worktable | / | ±45° | |
| Диаметр беседки | mm | Φ22 Φ27 Φ32 | Φ32 Φ50 |
| Расстояние от центра шпинделя, который нужно подготовить | mm | 155 | 200 |
| Расстояние от центра таблицы к вертикальному пути проводника | mm | 235-535 | 280-650 |
| Расстояние от центра шпинделя к поверхности worktable | mm | 50-460 | 40-500 |
| Конусность отверстия шпинделя | 7:24 No.50 | 7:24 No.50 | |
| Шаги скорости шпинделя | шаги | 18 | 18 |
| Ряд скорости шпинделя | r/min | 30-1500 | 30-1500 |
| Шаги скорости питания | шаги | 18 | 18 |
| Ряд скорости питания (X/Y/Z) | mm/min | 15 | 750 15 | 750 5,7 | 280 |
22 | 1100 22 | 1100 8,3 | 410 |
| Быстрый ряд скорости питания (X/Y/Z) | mm/min | 2250/2250/844 | 2400/2400/900 |
| Сила главного мотора | Kw | 7,5 | 11 |
| Сила мотора питания | Kw | 1,5 | 3 |
| Размер машины | mm | 2327/2067/1720 | 2522/2262/2047 |
| Размер пакета | mm | 2200/2070/2280 | 2470/2300/2300 |
| Вес машины | kg | 2850 | 4200 |
| Частота напряжения тока | V/Hz | 380/50 | 380/50 |
