Место происхождения:
Китай
Фирменное наименование:
HD M&E
Сертификация:
ISO certification
Номер модели:
X5032B

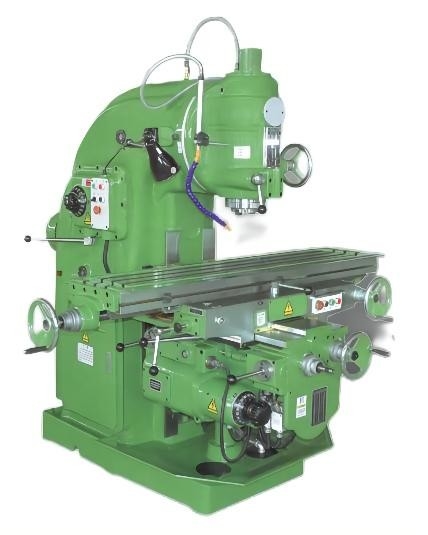

Металла филировальной машины X5032B филировальная машина вертикального типа колен всеобщего
Представление продукта
Филировальная машина X5032B вертикальная типа колен станок для различных операций могущие понадобиться в широком диапазоне. Установленный со стороной, цилиндрический, стороной, наклоном и сформированными филируя резцами, машина соответствующая для обработки различных частей работы. Оборудованный с опционными аксессуарами, как роторная таблица и разделяя голова, машина может быть применима к разносторонней обработке. Это идеальный механический инструмент для подвергать процесс механической обработке, maintenance& toolmaking.
Основные особенности:
1. Worktable может повернуть ±45°, которое может также автоматическое питание & быстрое питание внутри 3 направления.
2. голова вертикали филируя индивидуальные части которые рукав шпинделя может двинуть вертикально колесом ручки на правильной стороне.
3. скорость шпинделя проконтролирована одиночным handlebar с 20 шагами.
4. питаясь коробка передач установлена на левую сторону основания worktable, с питаясь мотором на задней части для того чтобы получить скорость 15 шагов.
5. коробка деятельности питаясь скорости повешена на правильной стороне worktable, который симметричен к питаясь коробке передач, оно делает различное движение из worktable.
6. главные guideways машины прямоугольный тип с износоустойчивыми измерениями держать высокую точность.
7. С высокой силой шпинделя & широким рядом скорости, машина может сделать высокоскоростной филировать с инструментами твердого сплава.
8. Машина может сделать сверхмощный подвергать механической обработке с хорошей ригидностью.
9. установленный с полной системой охлаждать & смазки.
Конфигурация продукта
| Главные specifictions | Блок | X5025B | X5032B |
| Размер Worktable | mm | 250×1100 | 320×1320 |
| Слоты t (N×W×D) | mm | 3×14×63 | 3×18×80 |
| Максимальный подшипник нагрузки worktable | Kg | 250 | 500 |
| Продольное перемещение (руководство/сила) x | mm | 720 | 800/780 |
| Перекрестное перемещение (руководство/сила) y | mm | 270 | 300/280 |
| вертикальное перемещение (руководство/сила) z | mm | 410 | 410/400 |
| Угол Max.rotary вертикальной филируя головы | ±45° | ±45° | |
| Диаметр беседки | mm | Ф22, Ф27 | Ф32 Ф40 |
| Расстояние от центра шпинделя к вертикальному пути проводника | mm | 290 | 380 |
| Расстояние от центра worktable к вертикальному пути проводника | mm | 160-430 | 235 | 535 |
| Расстояние от носа шпинделя к поверхности worktable | mm | 60 | 470 | 60 | 460 |
| Конусность отверстия шпинделя | 7:24 НЕТ: 40 | 7:24 No.50 | |
| Перемещение quill шпинделя | mm | / | 75 |
| Шаги скорости шпинделя | шаги | 12 | 18 |
| Ряд скорости шпинделя | r/min | 35 | 1600 | 30 | 1500 |
| Шаги скорости питания | шаги | 12 | 18 |
|
Ряд скорости питания (X/Y/Z) |
mm/ минута |
12 | 560 12 | 560 5 | 226 |
15 | 750 15 | 750 5,7 | 280 |
| Быстрый ряд скорости питания (X/Y/Z) |
mm/ минута |
1780/1780/720 | 2250/2250/844 |
| Сила главного мотора | Kw | 4 | 7,5 |
| Сила мотора питания | Kw | 0,75 | 1,5 |
| Размер машины | mm | 1670/1350/1800 | 2307/1707/2096 |
| Размер пакета | mm | 1660/1570/2180 | 2200/1770/2270 |
| Вес машины | Kg | 1800 | 3200 |
| Частота напряжения тока | V/Hz | 380/50 | 380/50 |
вопросы и ответы
1. Что ваши количество и гарантия минимального заказа?
: MOQ один набор, и гарантия один год.
система CNC 2.What вы используете?
: FANUC, СИМЕНС, MISTSUBISHI, LNC, SYNETC, GSK, etc. он зависит от вашего выбора.
3.When срок поставки?
: Обычные машины, мы будем доставка после этого не позднее 30-45 рабочих дней позже получили ваш депозит, если некоторые особенные машины будут некоторым longer.we передадут вам ответ соответственно.
4.How могу я выбрать самые соответствующие машины?
: Пожалуйста позвольте нам знать ваш подвергая механической обработке размер требования или машины, мы можем выбрать самую лучшую модель для вас, или вы можете выбрать точную модель самостоятельно. Вы можете также отправить нами продукты рисуя, мы выберете самые соответствующие машины для вас.
5. Что ваши торговые термины?
: ОБМАНЫВАЙТЕ, CFR, CIF или другие термины все приемлемы.
6. Что условия оплаты?
: T/T, первоначальный платеж 30% когда заказ, оплата баланса 70% перед пересылкой;
Невозвратный LC по предъявлении.
